一、压缩机
    1.压缩机的识别
    电冰箱制冷系统的作用是将箱内的热量转移到箱外，这个热量转移过程是通过制冷剂不断变换液态、气态来完成的。由于箱内温度低于箱外温度，通常是高温物体热量能自动地向低温物体转移，为了使热量从低温物体转移到高温物体则需要靠压缩机做的机械功来实现。这就像水流一样，要想让水从低处流向高处，就必须靠水泵等外力来输送。压缩机就起水泵作用，推动制冷剂在制冷系统中循环流动。电冰箱采用的压缩机电路符号和实物如图5所示。

    提示：
    压缩机的外壳上引出三根短管，管径细的为高压管（又称排气管），管径粗的为低压管（又称回气管、吸气管），单独封口的是维修工艺管。

    2.压缩机的分类
    （1）按结构分类
压缩机按结构分类有往复式、旋转式（多为卧式）、变频式二种。其中应用最多的是往复式压缩机，旋转式压缩机主要用于间冷式电冰箱，而变频式仅用于变频电冰箱。
    提示：
    往复式压缩机多采用压簧减振方式。因减振簧多吊在机壳内挂钩上，所以搬运电冰箱时倾斜的角度不能超过45°，否则不仅会导致冷冻油会流入回气管，产生脏堵故障，而且容易引起减振簧脱钩，导致压缩机不能正常工作。
（2）按制冷剂类型分类
    压缩机根据采用的制冷剂不同，分为R12型压缩机、R134a型压缩机、R406a型压缩机、R600a型压缩机等。通过查看压缩机表面的铭牌就可确认压缩机的种类。

    3.主要参数
    压缩机铭牌上一般标有压缩机功率、制冷剂类型、额定电压、额定频率等，如图6所示。

    （1)功率
    参见图6，压缩机的功率一般标注在它外壳的铭牌上。功率的单位有马力（PH）、瓦（W）两种，1PH=750W。电冰箱多采用功率为1 /6PH 、1 /5PH、1 /4PH、1/3PH的压缩机。
    （2）电机绕组
    参见图7，压缩机外壳上有一个二接线端子，分别是公用端子C、启动端子S、运行端子M。因压缩机运行绕组（又称主绕组，用CM表示）所用漆包线线径粗，故电阻值较小；启动绕组（又称副绕组，用CS表示）所用漆包线线径细，故电阻阻值大。又因运行绕组与启动绕组串联在一起，所以运行端子M与启动端子S之间阻值等于运行绕组与启动绕组的阻值之和，即MS=CM+CS。

    目前应用的旋转压缩机的绕组阻值较大，往复式压缩机的绕组阻值较小。往复式压缩机运行绕组的阻值多为5～22 Ω，启动绕组的阻值多为20Ω～51Ω。

    4.典型故障
    压缩机典型故障主要有不运转且无叫声、不运转有叫声、噪声大、排气量小。
    （1)不运转且无“嗡嗡”叫声
    压缩机异常引起该故障的原因是内部电机的绕组开路。用万用表电阻挡测绕组的阻值为无穷大或过大就可确认。
    提示：电机的运行绕组开路后，压缩机通电后的外壳无温度。
（2）不运转，但有“嗡嗡”的低频叫声
    压缩机异常引起该故障的原因主要是电机的绕组短路或机械系统出现“卡缸”、“抱轴”故障。绕组短路时不仅有“嗡嗡”叫声，而且压缩机的外壳温度短时间就很高，不久就会引起过载保护器动作，用万用表电阻挡测绕组的阻值为低于正常值，而在测运行绕组的电流时会大于正常值。而机械系统引起卡缸、抱轴故障时，绕组的阻值是正常的。

    5．检测
    （1)绕组阻值的测量
    检修压缩机不运转或运转异常，并且有“嗡嗡”声的故障时，需要测量压缩机绕组的阻值进行判断压缩机是否正常。

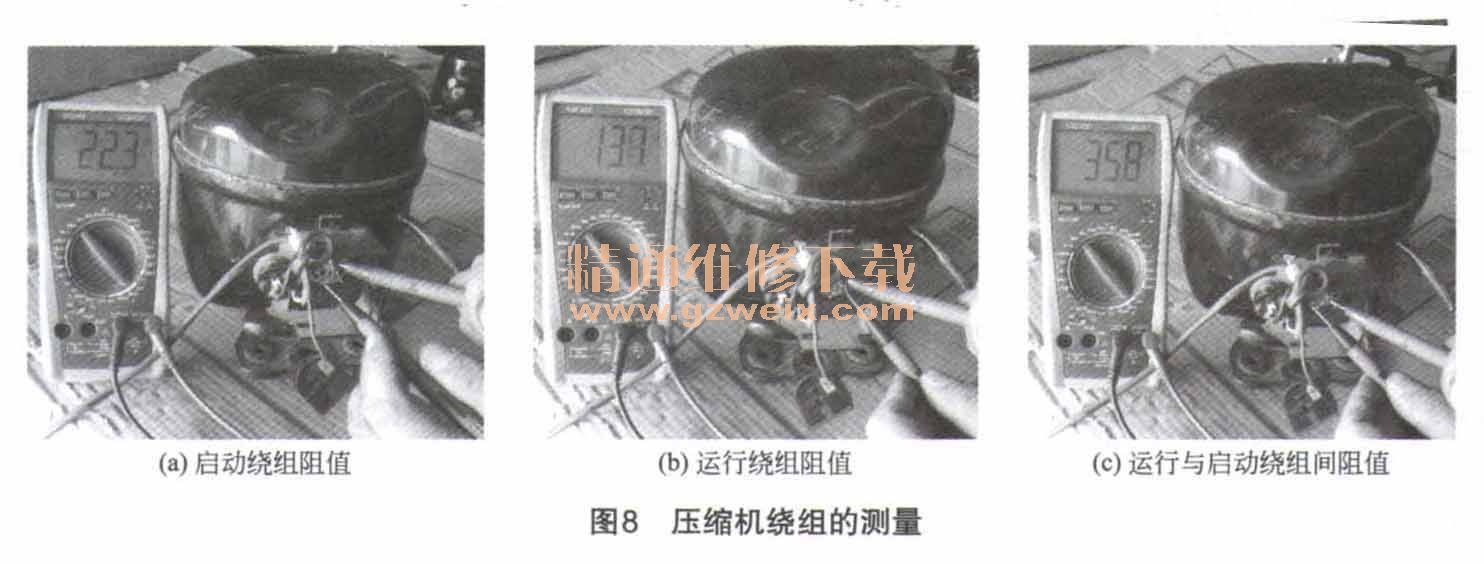

    将数字万用表置于200 Ω挡，再将两个表笔分别接电机绕组接线柱上，就可以测出电机绕组的阻值，被测压缩机启动绕组CS间的阻值如图8 （a)所示，运行绕组MC的阻值如图8（ b）所示。运行绕组和启动绕组间的阻值如图8 （ c）所示。若阻值异常，则说明压缩机绕组异常。

    提示：功率不同的压缩机电机绕组阻值不同，测量时需要进行区分，不要误判。
（2）绕组绝缘性能测量
    怀疑压缩机电机漏电时，则需要测量绕组与外壳绝缘性能。将数字万用表置丁200M Ω挡，测压缩机绕组接线柱与外壳间的电阻，正常时阻值应为无穷大。否则，说明电机绕组漏电。
    （3)排气性能的检测
    业余维修时，压缩机排气性能按图2所示的方法进行估测。若采用该方法不能确认压缩机排气性能是否正常，则将干燥过滤器和毛细管连接部位断开，在工艺测安装仄力表，打开压缩机的吸气管日后为压缩机通电，若压力表显示的压力可以快速上升到1.5MPa，说明压缩机的排气性能正常；若低于1.2MPa，则说明排气性能变差。
