华凌无霜冰箱近几年已陆续到了维修期，由于该机制冷系统和电控系统结构相对较复杂，维修难度较大。下面以华凌BCD-182W型无霜冰箱为例，对其结构与故障进行介绍，供参考。

一、制冷系统的主要器件

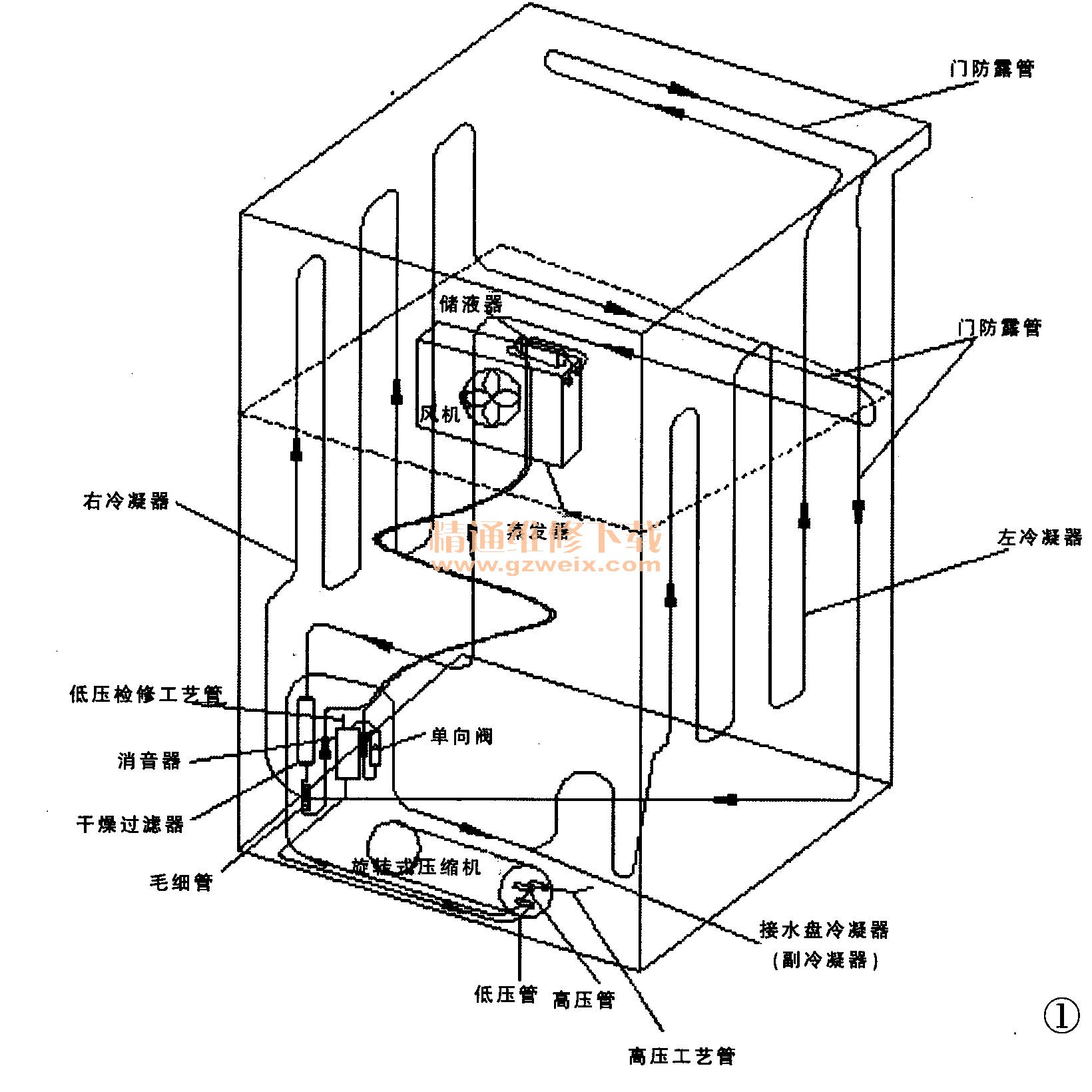

    华凌无霜冰箱的制冷系统主要由压缩机、冷凝器、门防露管、干燥过滤器、毛细管、蒸发器、储液器、消音器等组成，如图1所示。

      1．压缩机
    华凌无霜冰箱的压缩机是由上海冰箱压缩机厂生产，引进日本三菱电机公司全套旋转式压缩机生产制造技术，于1987年开始批量生产的QDX系列冰箱用“旋牌”旋转式压缩机。QDX系列压缩机与往复式压缩机相比，具有能耗低、效率高、体积小、重量轻等优点。

    华凌BCD-182W冰箱是典型的无霜冰箱代表，容积大小适中，其所配套的QDX35型旋转压缩机，输入功率为104W，制冷量为130W，工作电流为0.56A。

    【提示】由于华凌冰箱采用了旋转式压缩机（内部不含减震弹簧），在搬运过程中，不用考虑搬运倾斜角度的问题，而目前大部分冰箱采用的是活塞式压缩机（内部有三根减震弹簧）。为避免搬运过程减震弹簧脱钩，一般搬运倾料角度不能大于45 °。

    2．冷凝器
    华凌冰箱的冷凝器内藏于冰箱的两侧，早期部分产品使用的是紫铜管，并且内藏部分的管路没有焊接头，所以其管道泄漏的故障率比较低。

    为了加强冷凝器的散热效果，在冰箱背后压缩机上部安装有一个塑料的融霜水接水盆，使压缩机高压管先进入接水盆中进行水冷，再进入两侧的冷凝器冷却，从而提高热交换效率，使冷凝器冷却的效果更理想，这样，既提高了制冷量，又让融霜水自动蒸发，避免人为清，理融霜水的麻烦。

    3．门防露管
    为了避免冰箱开门时因冷热温差太大而使门边凝结水珠，从而导致冰箱门边处的钢板生锈，于是将压缩机的高温管路在冰箱的门框内走了一圈，避免因冷热温差而出现结露现象。

    4．干燥过滤器与毛细管
    华凌冰箱使用单嘴干燥过滤器，目的是吸收水分，过滤杂质。毛细管位于压缩机背后的排水管侧，起节流降压的作用。

      5．蒸发器
    为了方便融霜，无霜冰箱的蒸发器体积比较小，但又为了得到合适的制冷量以提高换热效率，一般在紫铜管的管路上镶嵌有铝翅片，以增加换热面积。

      6．储液器
    为了避免在不同的箱内温度下制冷剂气化蒸发量发生改变，故设有储液器，其作用是给制冷剂提供一个缓冲空间，在箱内温度较低时会有过剩的制冷剂液体未蒸发，储液器由于体积相对较大，就能提供足够的吸热空间让制冷剂吸热气化，避免压缩机吸入制冷剂液体而出现液击现象。

    【提示】活塞式压缩机吸入口吸入的制冷剂先送到压缩机内部，由于有足够的空间供给制冷气化蒸发，所以采用活塞式压缩机的冰箱一般不设储液器；而旋转式压缩机吸入口吸入的制冷剂直接进入压缩机的吸入腔进行压缩做工，无缓冲空间，因此必须要设储液器，以避免吸入液体，因为液体是不可压缩的，一旦吸入就有可能液击损坏压缩机。

    7．单向阀
    当冰箱达到设定的温度停机后，为了避免压缩机的高温制冷剂倒流进入蒸发器，使蒸发器温升过快，降低制冷效率，故设有单向阀。

    8．消音器
    为了减少因管路制冷剂流动，蒸发器内气化蒸发而出现的噪音，一般在管路中添加一个消音器，使制冷剂流动、气化有一个缓冲的空间。本机消音器使用铜质材料制造，消音效果较好。
