冰箱机械式温控器的识别与替换（上）

来源：本站整理作者：佚名 2013-11-05 11:28:14

220 -250V5（4）A50/60Hz：表示温控器工作电压在AC220～250V范围，触点能通过的阻性负载电流5A，感性负载电流4A，电源工作频率在50或60Hz。

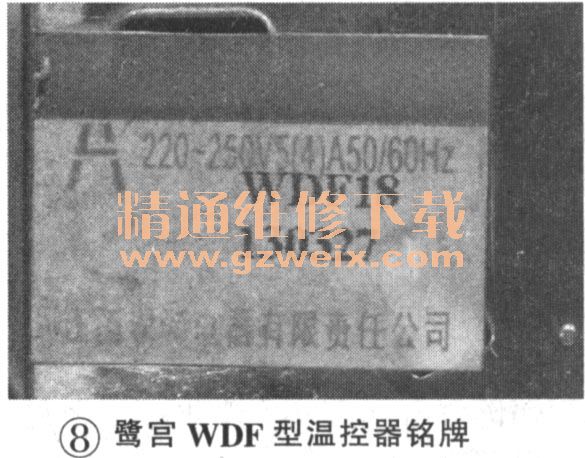

WDF18（见图8）：表示鹭宫型定温复位压力式温控器冷点断点温度为-18℃ 。

220V～250V5（4A50/60Hz：表示温控器工作电压在AC220V～250V范围，触点能通过的阻性负载电流5A，感性负载电流4A，电源工作频率在50Hz或60Hz。

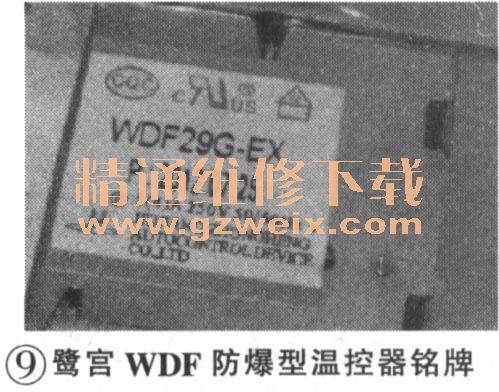

WDF29G-EX（见图9）：表示鹭宫型定温复位防爆压力式温控器冷点断点温度为-29℃，第G次设计改进。

    5（4）A 250V50/60Hz μ：表示温控器工作电压在AC250V范围内，触点能通过的阻性负载电流5A，感性负载电流4A，电源工作频率在50或60Hz，μ代表触点工作间隙小于3mm。

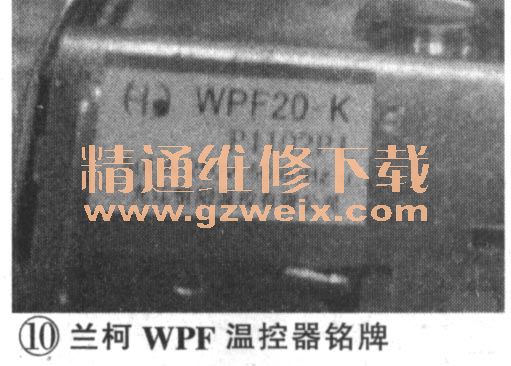

    WPF20-K（见图10）：表示兰柯型普通压力式温控器冷点断点温度为-20℃。

    5（4）A 250V50/60Hz μ：表示温控器工作电压在AC250V范围内，触点能通过的阻性负载电流5A，感性负载电流4A，电源工作频率在50Hz或60Hz， μ代表触点工作间隙小于3mm。

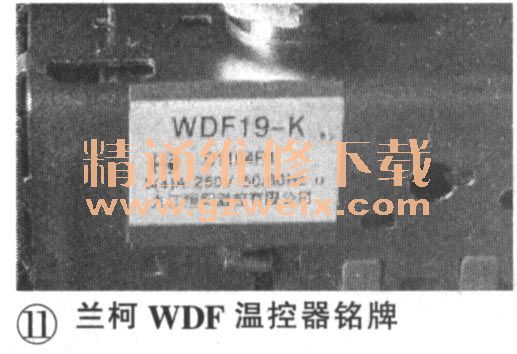

    WDF19-K（见图11）：表示兰柯型定温复位压力式温控器冷点断点温度为-19℃。

    5（4）A 250V50/60Hzμ：表示温控器工作电压在AC250V范围内，触点能通过的阻性负载电流5A，感性负载电流4A，电源工作频率在50或60Hz， μ代表触点工作间隙小于3mm。

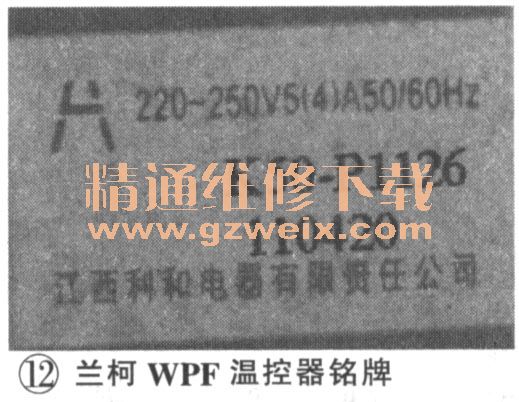

    K50-P1126（见图12）：表示兰柯型普通压力式温控器冷点断点温度为-24.5℃（此表示方式是兰柯型简写描述形式）。

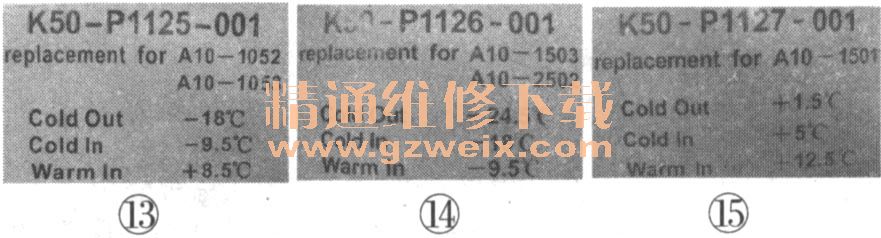

    K50系列常用的温控器有：K50 –P1125，K50-P1126、K50-P1127（如图13～15所示）。

    提示：这三种温控器在卧式与立式冷柜中应用广泛。一般立式、卧式冷藏拒用K50-1127；卧式双温冷拒一般用K50-1125；卧式单温冷冻拒一般用K50-1126温控器。
    （3）接线柱识别

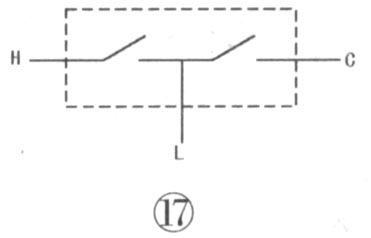

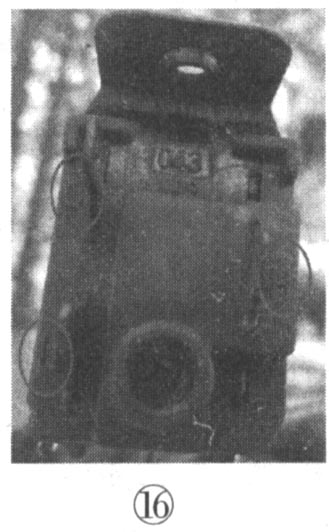

    鹭宫型的温控器的接线柱一般以“H、L、C”的字母标注（如图16、17所示）。

    H：表示电源火线进线端；L：表示接冷藏室冬季补偿发热丝端；C：表示电源火线输出接压缩机端。

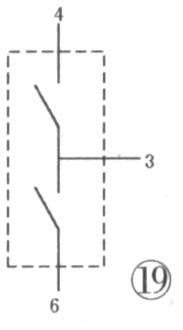

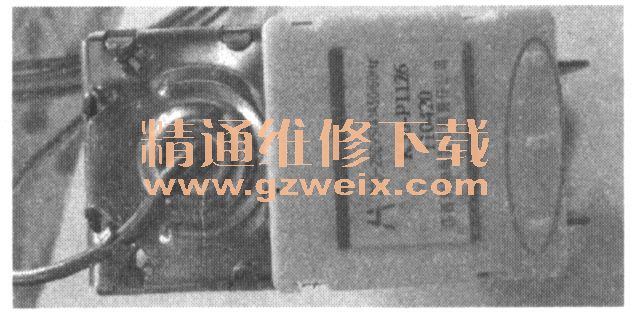

    兰柯型温控器的接线柱一般以“6、3、4"的数字标注（如图18、19所示）。

    6：表示电源火线进线端；3：表示接冷藏室冬季补偿发热丝端；4：表示电源火线输出接压缩机端。
