三、双系统间直冷双温控电冰箱
    双系统间直冷双温控电冰箱，又称为风直冷混合式双系统无霜电冰箱。这类电冰箱，其冷冻室采用间冷（风冷）翅片式蒸发器，通过风扇散冷；冷藏室采用直冷盘管式蒸发器，自然散冷。

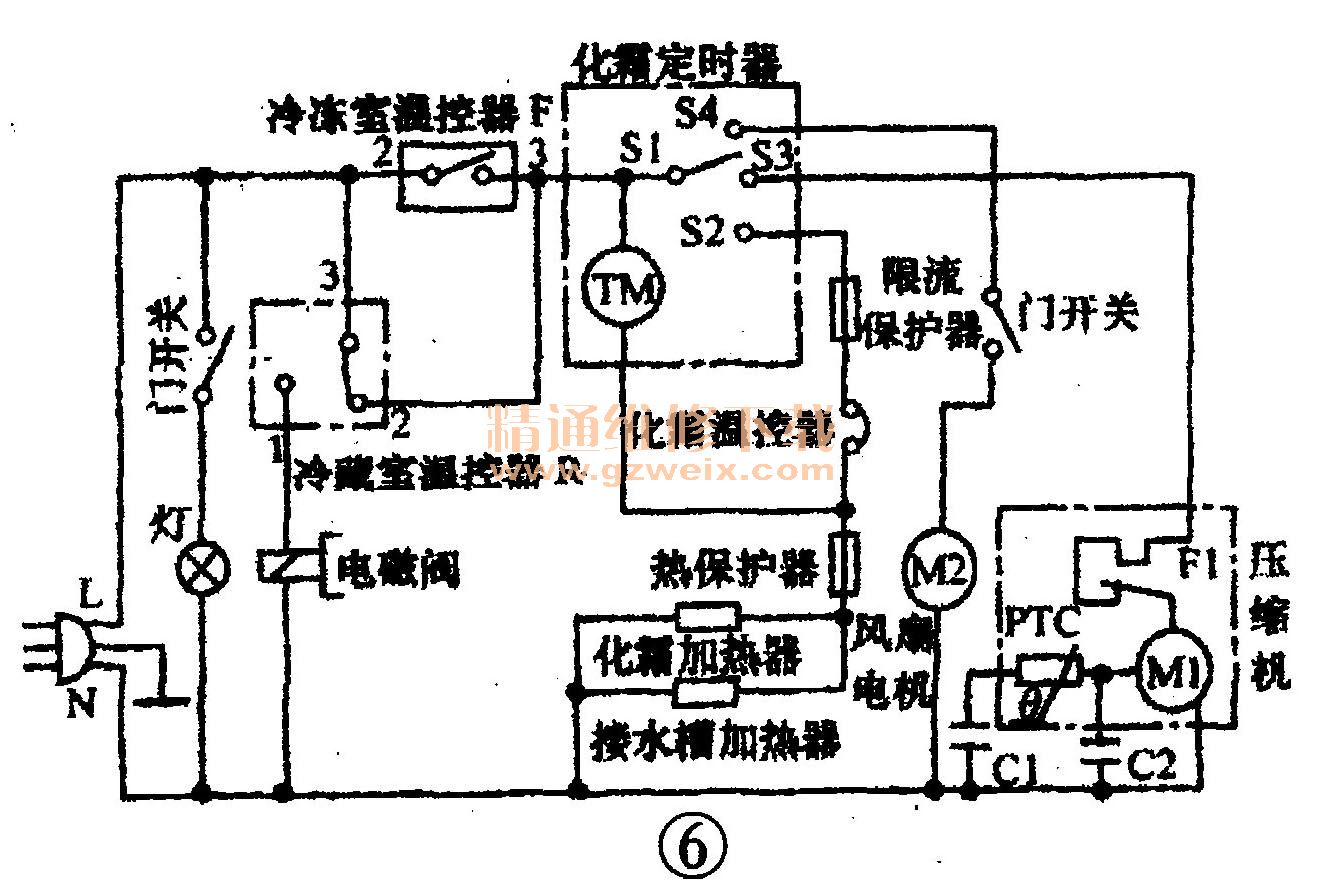

    航天BCD-218W电冰箱采用此方式，其制冷系统与电气系统分别如图5、6所示。冷冻室因采用间冷式，因此具有自动化霜功能，能使食品获得理想的冷冻温度，且不结霜；冷藏室采用直冷式，保证了食品的温度、湿度，解决了间冷电冰箱因风扇强制循环导致食品湿度小的弊病。压缩机的工作既受控于冷冻室温控器，又受控于冷藏室温控器。电磁阀的工作仅受控于冷藏室温控器。



    接通电源，由于冷冻室、冷藏室温度较高，冷冻室温控器、冷藏室温控器的③、②脚接通，即接通压缩机、风扇电机、化霜定时器电机回路，电冰箱工作并累计压缩机的运行时间。同时，由于冷藏室温控器的③、①脚断开，电磁阀失电处于初始状态，即接通毛细管1，制冷剂依次流经冷藏室蒸发器、冷冻室蒸发器，冷藏室与冷冻室同时制冷。
    压缩机回路：电源插头L脚→冷冻室温控器／冷藏室温控器③、②脚→化霜定时器S1、S3脚→过载保护器F1→压缩机M1→电源插头N脚。
    风扇电机回路：电源插头L脚。冷冻室温控器→化霜定时器S1、S4脚→门开关→风扇电机M2→电源插头N脚。
    化霜定时器电机回路：电源插头L脚→冷冻室温控器→化霜定时器S1脚→定时器电机TM→热保护器→化霜加热器／接水槽加热器（阻值较小，产生的压降可忽略不计）→电源插头N脚。
    当冷藏室温度达到设定值时，冷藏室温控器的③、②脚断开，③、①脚接通，电磁阀得电换向，即接通毛细管2，制冷剂只流经冷冻室蒸发器，冷冻室单独制冷。
    当冷冻室达到设定值时，冷冻室温控器断开，与断开的冷藏室温控器③、②脚配合，切断压缩机、化霜定时器、风扇电机回路，压缩机停止运转与计时。
    当压缩机运行时间累计达8h时，化霜定时器触点切换，S1、S2触点接通，一方面通过限流保护器、化霜温控器、短路化霜定时电机TM、停止计时；另一方面，AC220V电压。冷冻室温控器。化霜定时器用S1、S2脚。限流保护器。化霜温控器一热保护器。化霜加热／接水槽加热器，形成回路，化霜加热器／接水槽加热器发热，对蒸发器和接水槽化霜。
    化霜约半小时后，蒸发器上的霜融化完毕且温度升至约13℃，此时化霜温控器开关感知温度达到8℃，触点断开，切断加热器回路，停止化霜。化霜结束约5分钟后，化霜定时器的S1、S3触点接通，电冰箱进行下一轮制冷。

    四、三系统直冷三温三控电冰箱

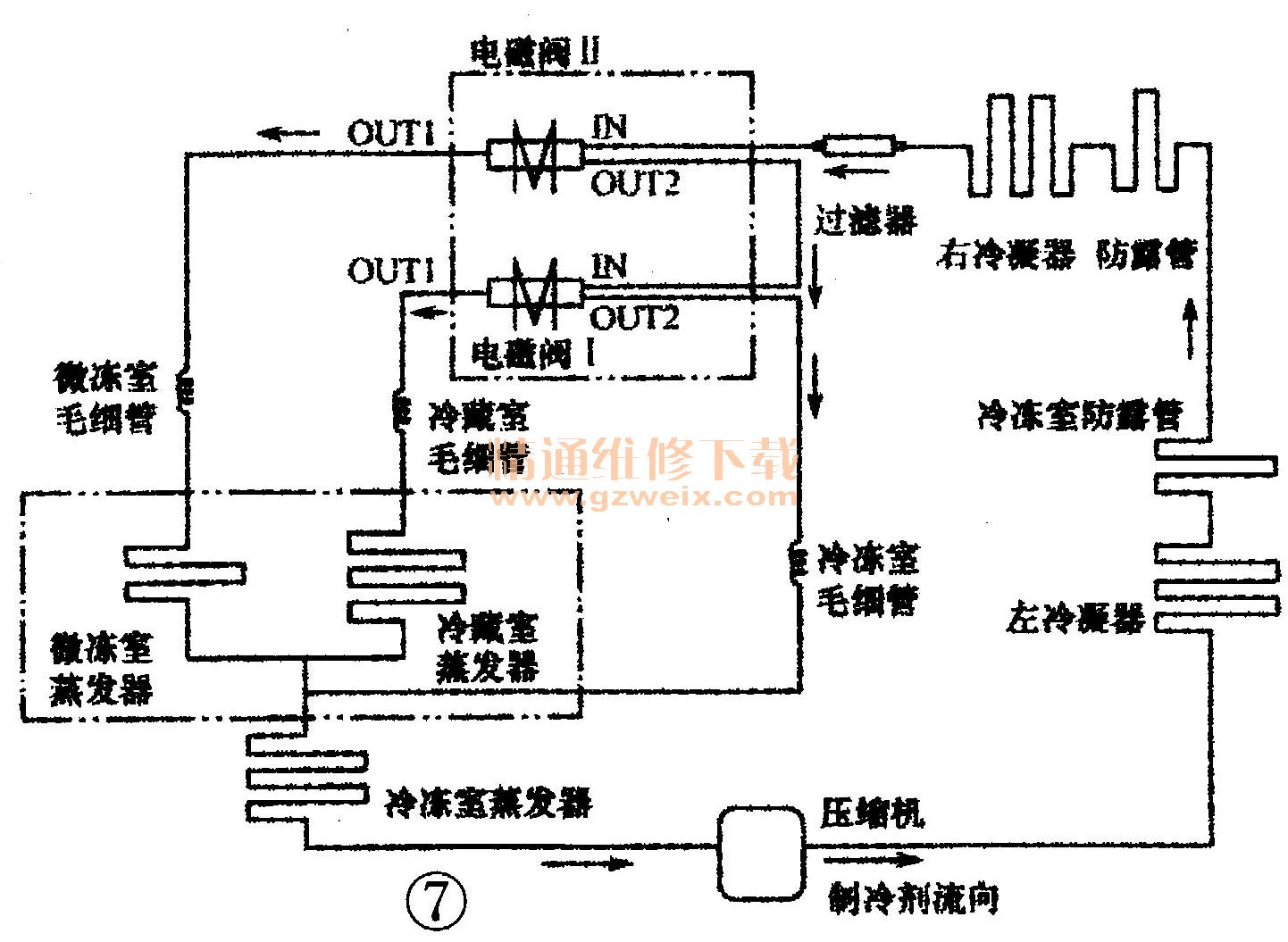

    美菱BCD -226N/266SN电控电冰箱采用该方式，其制冷系统与电气系统分别如图7、8所示，两个电磁阀将制冷系统分为三个独立的区域。



    在电冰箱初次启动或关闭微冻室时，主控制板令电磁阀II接通OUT2管口，电磁阀I接通OUT 1管口，压缩机排出的制冷剂经左冷凝器→冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀LI的IN管口、OUT2管口→电磁阀I的IN管口、OUT 1管口→冷藏室毛细管→冷藏室蒸发器→冷冻室蒸发器，最后被压缩机吸回，完成一个主系统制冷循环，冷藏室、冷冻室同时制冷，这两室的温度以较快速度下降。
    当冷藏室达到设置温度，或关闭冷藏室时，主控制板令电磁阀II改为接通OUT1管口。使压缩机排出的制冷剂。经左冷凝器。冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀II的IN管口→OUT1管口→微冻室毛细管→微冻室蒸发器→冷冻室蒸发器，最后被压缩机吸回，即完成一个辅助系统1的制冷循环，使微冻室、冷冻室以较快速度降温。
    当微冻室和冷藏室达到设定温度，或关闭微冻室、冷藏室时，主控制板令电磁阀I、II均接通OUT2管口，使压缩机排出的制冷剂→左冷凝器→冷冻室防露管→防露管→右冷凝器→过滤器→电磁阀II的IN管口、OUT2管口→电磁阀I的IN管口、OUT2管口→冷冻室毛细管→冷冻室蒸发器，最后被压缩机吸回，完成一个辅助系统2的制冷循环，仅使冷冻室单独制冷。
    当所有温室达到设定温度时，主控制板切断压缩机供电，电冰箱进入保温状态。
