LG GR-S24NCKE型三门智能电冰箱故障分析与检修(上)
来源:本站整理  作者:佚名  2015-05-12 10:31:55

    LG GR-S24NCKE型电冰箱,是一款采用CPU进行电气系统控制和R600a制冷剂的新型智能三门直冷式电冰箱,具有冷冻室、冷藏室和变温室,电路由以下几部分组成:
   (1)低压供电电路:输出+12V和+5V两组直流电压,其中+12V电源为继电器和直流风扇电机供电,+5V表1 TMP87P809NG(CPU)引脚功能及在路电阻值电源为CPU控制主板及操作显示板供电。
   (2)系统控制电路。以CPU为核心构成,包括系统复位、时钟振荡、手动操作、显示屏、蜂鸣器控制、门控开关电路等。
   (3)温度检侧电路:。该冰箱的温度检测、控制功能非常完善,有冷冻室温度检测(F-SENSOR);冷藏室温度检测【包含冷藏室内(R-SENSOR)和蒸发器(R-EVA-SENSOR)两种取样方式,前者用于环境温度较低时,后者用于环境温度较高时,在CPU控制下,两者自动切换】;变温室温度检测(M-SENSOR);变温室化霜温度检测。;
   (4)市电(AC220V)负载供电电路采用220V交流市电供电的负载有压缩机电机、变温室化霜加热器、两只双稳态电磁阀及照明灯等。

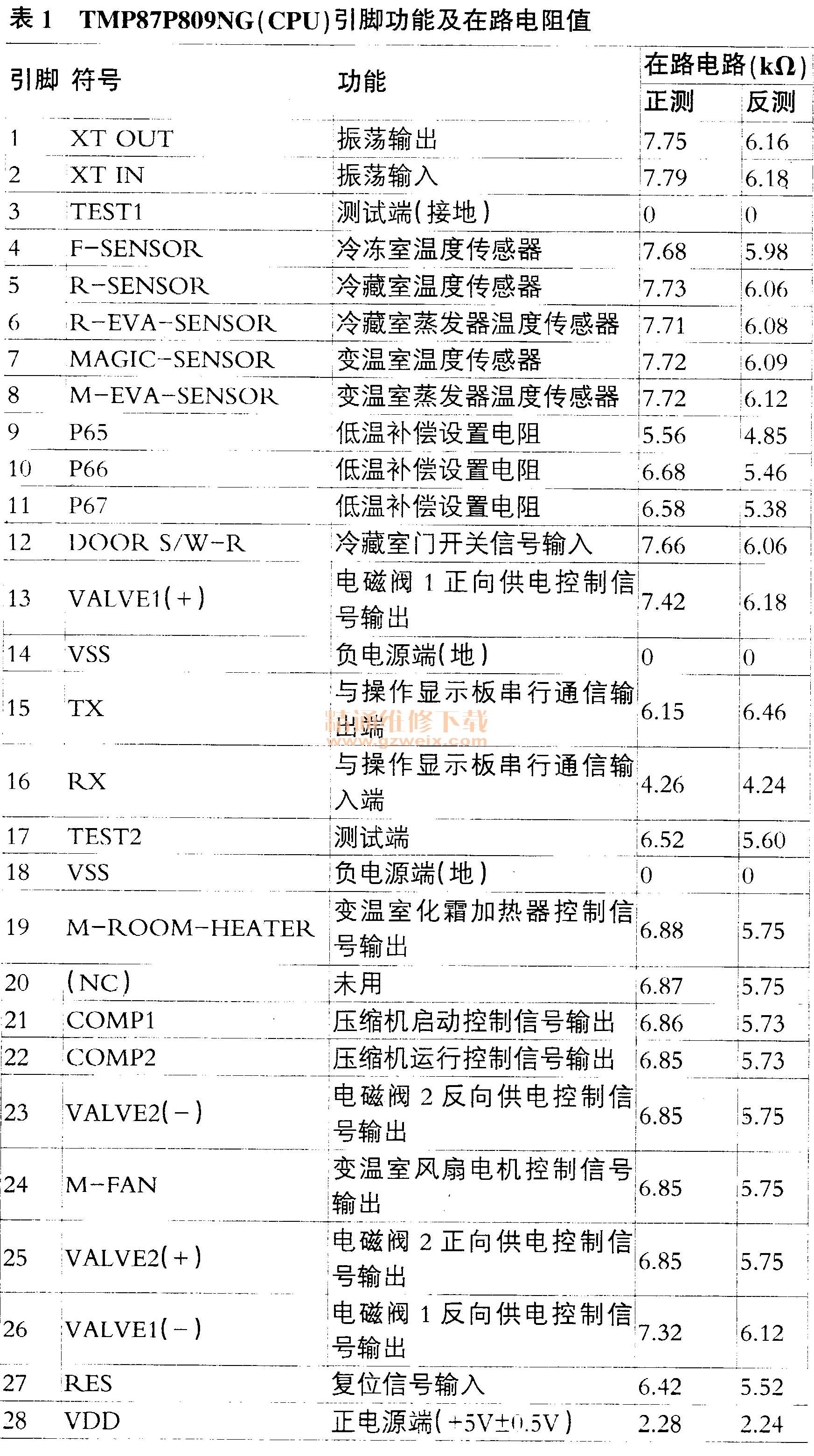

    TMP87P809NG(CPU)引脚功能及在路正、反向电阻值见表1,系统自检模式及内容见表2,故障代码及故障原因见表3。



    例1:整机不工作。接通220V市电后,所有控制键操作均无效,蜂鸣器不响,显示屏无任何显示,按系统测试键时压缩机不运转。
    分析检修:整机不工作的原因通常为+5V低压供电失常,CPU无正确的复位信号,系统时钟停振及CPU自身不良。
   (1)打开冷藏室门,如箱内照明灯不亮,为电源插头接插不好,电源引线断脱,保险丝FUSE熔断或供电电网停电。

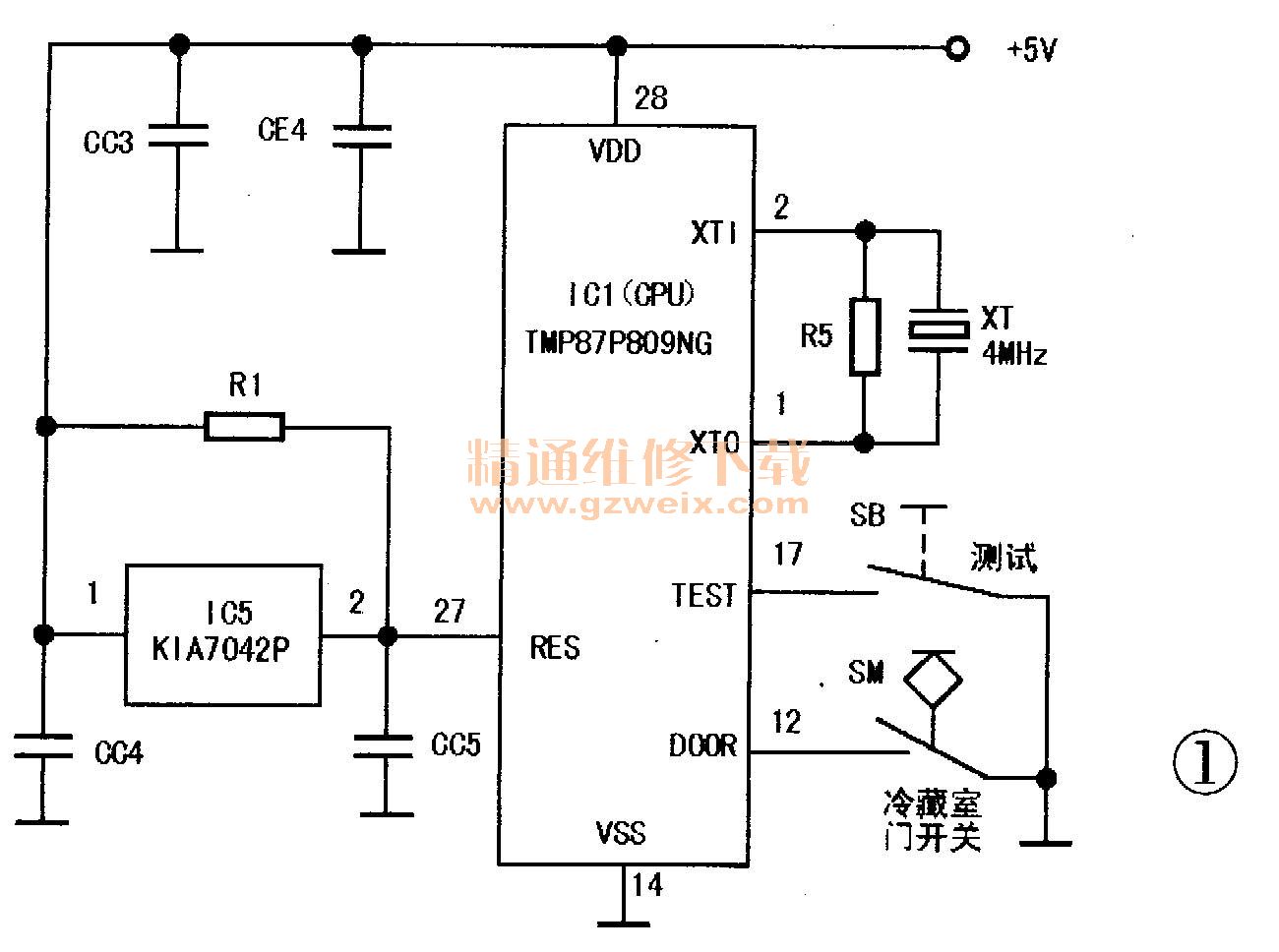

   (2)冷藏室照明灯亮,表示市电供应正常,可检查CPU的工作状态,相关电路如图1所示。测IC1 28脚和14(或18)脚电压,正常值为5V。如为0V或偏差过大(CPU规定电源电压范围为4.5V~5.5V),应检查低压供电电路。一般是市电超高保护压敏电阻AV1(470V)击穿,电源变压器T绕组开路,整流管VD5-VD8失效,滤波电容 CE5、CE6、CC16、CC17击穿漏电或稳压块IC4(7805)损坏等造成的(若+12V供电失常应检查VD1~VD4、CE1、CE2、CC14、CC15及7812等)。

   (3)该冰箱由专用复位集成电路IC5(KIA7042P)为CPU 27脚提供复位脉冲信号,由于电容CC5两端电压不能突变,在刚加电时IC5②脚输出低电平信号,经27脚对CPU内部随机存储器、寄存器等进行清零。当CC5经R1充电至3.6V左右时,IC5②脚输出跳变为高电平,复位结束,CPU从零开始执行工作程序。检查时,如测得CPU 27脚始终为低电平,可能是R1脱焊开路或CC5击穿漏电。若27脚为高电平(≥4.5V),可用一只100Ω~470Ω电阻将27脚对地短接,CPU能够工作,说明IC5损坏,可用良好的KIA7042P更换。
   (4)CPU①、②脚内部电路与外接石英晶体XT、稳频电阻R5组成时钟电路,产生4MHz基准脉冲源,经分频处理后协调、控制各单元电路工作。时钟振荡正常时,①、②脚电压约为1 /3-2/3VDD,如其中一脚或两脚为0V和5V,说明时钟停振,多为XT晶片破碎、引线断脱造成的。XT开路损坏不能用测电阻的方法判断,可用4MHz石英晶体替换试验。
   (5)经上述检查,CPU已具备+5V电源、由低变高的复位信号及时钟振荡脉冲,如整机仍不工作,说明CPU不良,可用同型号(后缓字母也应完全相同)芯片更换。
    例2:冷冻室温度过低、冷冻室已达到设置温度,但压缩机制冷仍不停止。
    分析检修:各室温度检测电路如图2,由冷冻室温度传感器RT1(F-SENSOR)、分压电阻RF 1、限流电阻R14及抗高频噪扰滤波电容CC9组成温度取样控制电路。RF 1是NTC(负温度系数热敏电阻)器件,随冷冻室温度的下降其阻值不断增加,与RF 1对+5V电压分压后加至CPU④脚的信号电压也逐渐增大,并不断与CPU内部ROM(只读存储器)固化的电压/温度数据进行比较,当确认冷冻室温度达到要求后,CPU 22脚发出指令,经驱动器IC6(ULN2003)控制继电器K2释放,其常开触点切断压缩机电源而停止制冷。
    压缩机停转后,冷冻室温度开始缓慢升高,RT1阻值慢慢变小,与RF1对+5V电压分压后使④脚信号电压下降,当下降到一定值时,经与固化的电压/温度数据比较后,CPU 21脚发生压缩机启动指令,22脚发出压缩机工作指令,使继电器K1(过2-3秒钟压缩机启动后即释放)、K2吸合,压缩机又开始转动制冷。如此反复工作,使冷冻室温度保持在一定范围内。交流负载供电控制电路如图3。

   (1)冷冻室温度调节不当,如设置过低,可适当将温度调高一些。
   (2)温度取样电路工作失常,当出现RF1、RT1、R14脱焊开路或RT1、CC9击穿漏电时,使CPU④脚信号电压<4.5V或>0.5V,则显示屏会显示“E3”故障代码(见表3)。以温度传感器RT 1损坏或性能变差为多见,如RT 1正常,在15℃时阻值为3.9kΩ、25℃时阻值为2.4kΩ(RT2~-RT5在15℃时为16kΩ、25℃时为11 kΩ,故障代码依次为E1、E2、E5、E6)。
   (3)压缩机供电异常,切不断工作电源。CPU内部工作程序紊乱,22脚无低电平停机指令发生,IC6④、13脚间反相驱动器损坏后导致13脚一直输出低电平,K2常开触点烧焊粘结在一起,使压缩机运行绕组C-M-直通电。
