一台LG GR-S24NCKE型三门智能电冰箱，该机压缩机不转动。接通电源后显示屏亮，按测试键SB选择自检模式1～模式4时，压缩机均不启动。

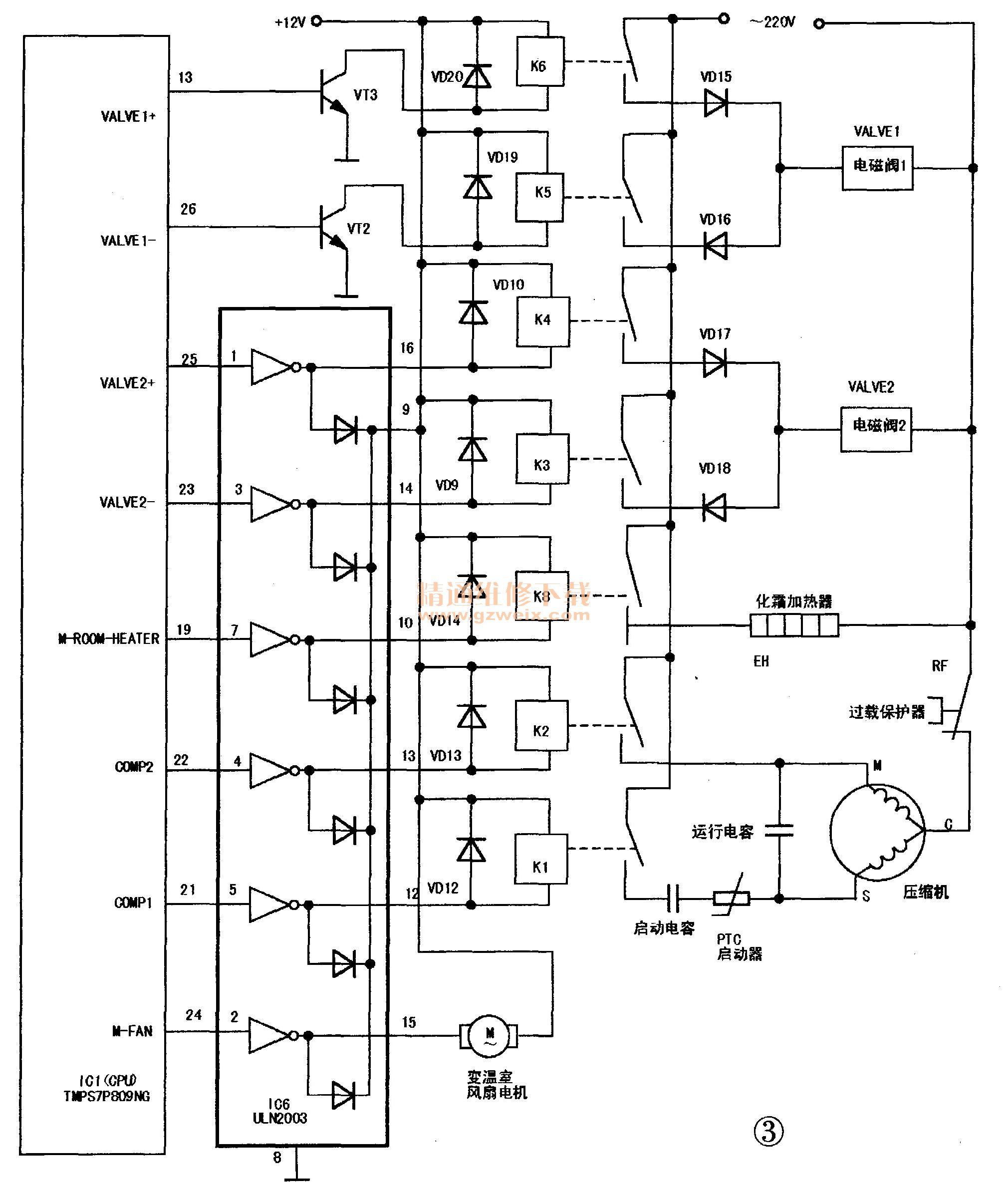

    分析检修：在需要制冷时，CPU21和22脚输出高电平控制信号（见图3）；⑧脚输出的是启动信号，脉冲宽度约2秒～3秒，经IC6⑤脚输入，通过反相驱动器使12脚输出低电平，继电器K1得电吸合，220V交流市电经过载（过流过热）保护器RF和启动电容、PTC正温度系数热敏电阻）启动器加在压缩机单向交流电机的启动绕组C-S两端；22脚同时输出的是运行信号，其高电平状态一直保持到CPU要求压缩机停止工作时为止。运行信号经IC6④、13脚内反相驱动器后，13脚输出低电平使继电器K2得电吸合，220V市电直接加在运行绕组C-M两端，同时经运行电容加至启动端S上，作辅助启动用。由于运行电容能为启动绕组耦合电流，使电动机一直保持旋转磁场，增大了力矩，提高了负载能力，增加了功率因数。显示屏亮表示电源及CPU基本正常，按一下测试键SB进入自检模式1（其他模式也可），压缩机应启动和运行，此时CUP21、22脚均应为高电平，IC612、13脚均应为低电平，K1、K2均应吸合。（1）若CPU21、22脚之一或均输出高电平，为CPU损坏或内部固化机启动绕组C-S或运行绕组或K2常开触点接触不良。的工作程序丢失，应更换同型号CPU；（2）若CPU21、22脚输出为高电平，而IC6 12、13脚之一或均不能输出低电平，则为其内部反相驱动器损坏，应用ULN2003反相驱动集成电路更换，IC6为七反相驱动器，若只有其中一个反相器损坏，也可参考CPU 13、26脚输出方式，用晶体管代替反相驱动器，避免更换多脚集成电路的麻烦；（3）若IC6输出正常而K1、K2不吸合，一般是继电器线圈开路或保护管VD12、VD13击穿漏电；（4）如K1、K2已吸合，压缩机不启动的原因为过载保护器RF损坏接触不良，PTC启动器开路损坏，启动电容或运行电容开路失效，压缩机启动绕组C-S或运行绕组C-M开路、引线断脱，K1或K2常开触点接触不良。
