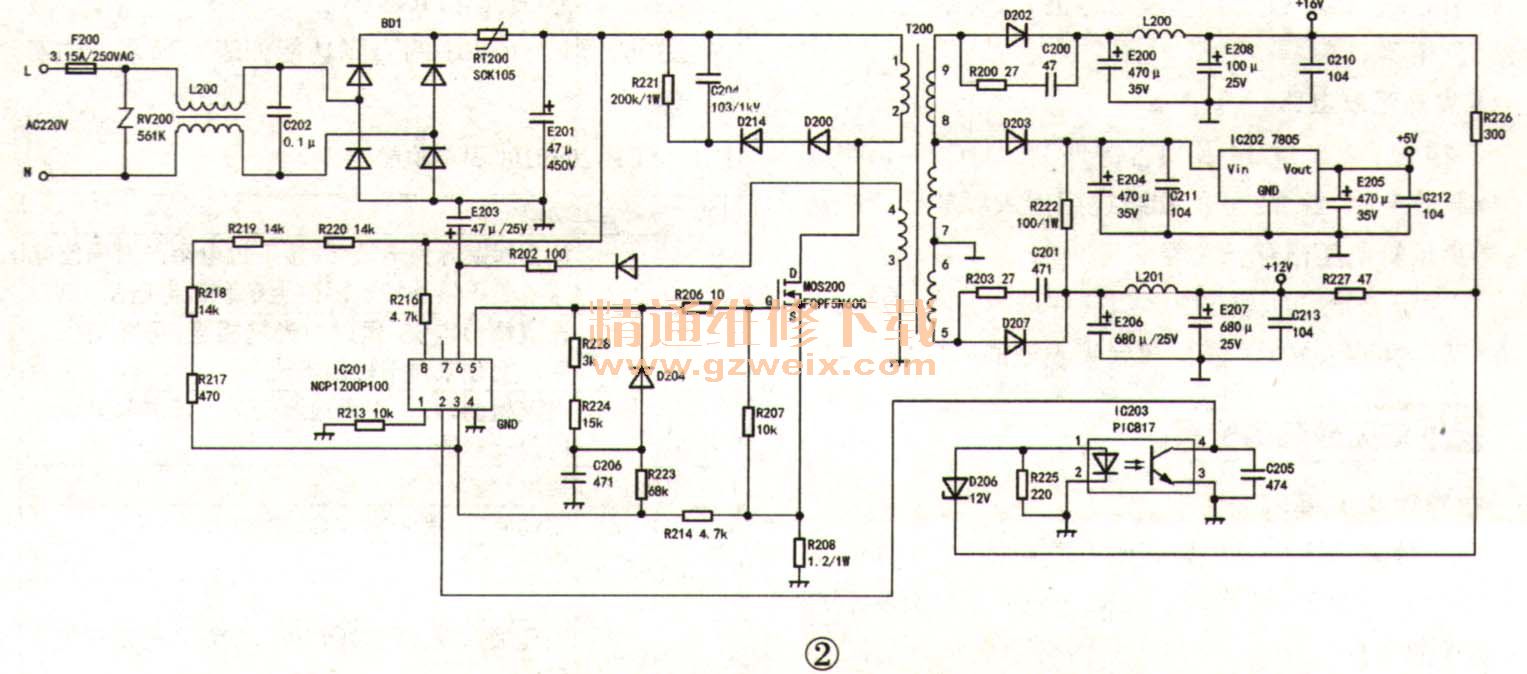

海尔BCD-539WT对开门冰箱开关电源实物图如图1所示，电路原理图如图2所示，由交流输入、整流滤波、脉宽控制、次级输出（输出＋16V、＋5V、＋12V电压）、尖峰吸收电路等组成。

    一、电路分析
   1.输入与整流滤波电路
    在该电路中，压敏电阻RV200在电网电压瞬间变高（如雷电、高电压）时会击穿短路，致使保险管F200熔断，从而避免高压电进入其后的电路。在电压正常时该器件不导通。
    电感（扼流线圈）L202作用是抑制电磁干扰信号。整流桥BD1输出端串接了一只热敏电阻RT200（型号SCK-105），当后级电路严重过载或短路时，流过RT200的电流变大，其电阻值就越大（正温度系数），使流到后级电路的电流变小。
    2.启动控制
    整流滤波电路输出的＋300V电压一路经开关变压器T200的①-②绕组加到开关管的漏极（D）上，另一路经R216加到IC201（NCP1200P100）的⑧脚，⑤脚输出PWM脉冲使开关管工作。这时T200的③-④绕组输出的交流电经D201、E203整流滤波后得到直流电供给IC201的⑥脚，以取代启动电源。
    3．稳压控制
    若输出＋16V、＋12V电压升高，通过8226、R227电阻使12V稳压二极管D206击穿，流过光祸IC203（PIC817）初级的电流变大，则IC203的③、④脚间的光敏三极管导通程度加深，从而使IC201的②脚电压下降，IC201从⑤脚输出的PWM脉宽变小，次级输出电压变低。
    4．直流电像输出电路
    T200的⑦-⑨绕组输出的交流电经D202整流及二型滤波（E200、L200、E208）后输出＋16V电压供蒸发器和冷凝器直流风机；⑦-⑧绕组输出交流电经D203整流、E204滤波及三端稳压器件7805稳压后输出稳定的＋5V电压，供CPU、传感器电路；⑤-⑥绕组输出交流电经D207整流及二型（E206、L201、E207）滤波后输出＋12V的电压供继电器、反相器。
    5．尖峰吸收电路
    二极管D200、D214及阻容器件R221、C204，构成RCD吸收电路，给T200的初级绕组提供释放电荷的通路，避免反峰电压击穿开关管。
    在次级整流二极管D202两端并联R200、C200，在D207两端并联R203、C201，起到吸收浪涌电压的作用。
