6．冷凝器直流风机控制电路

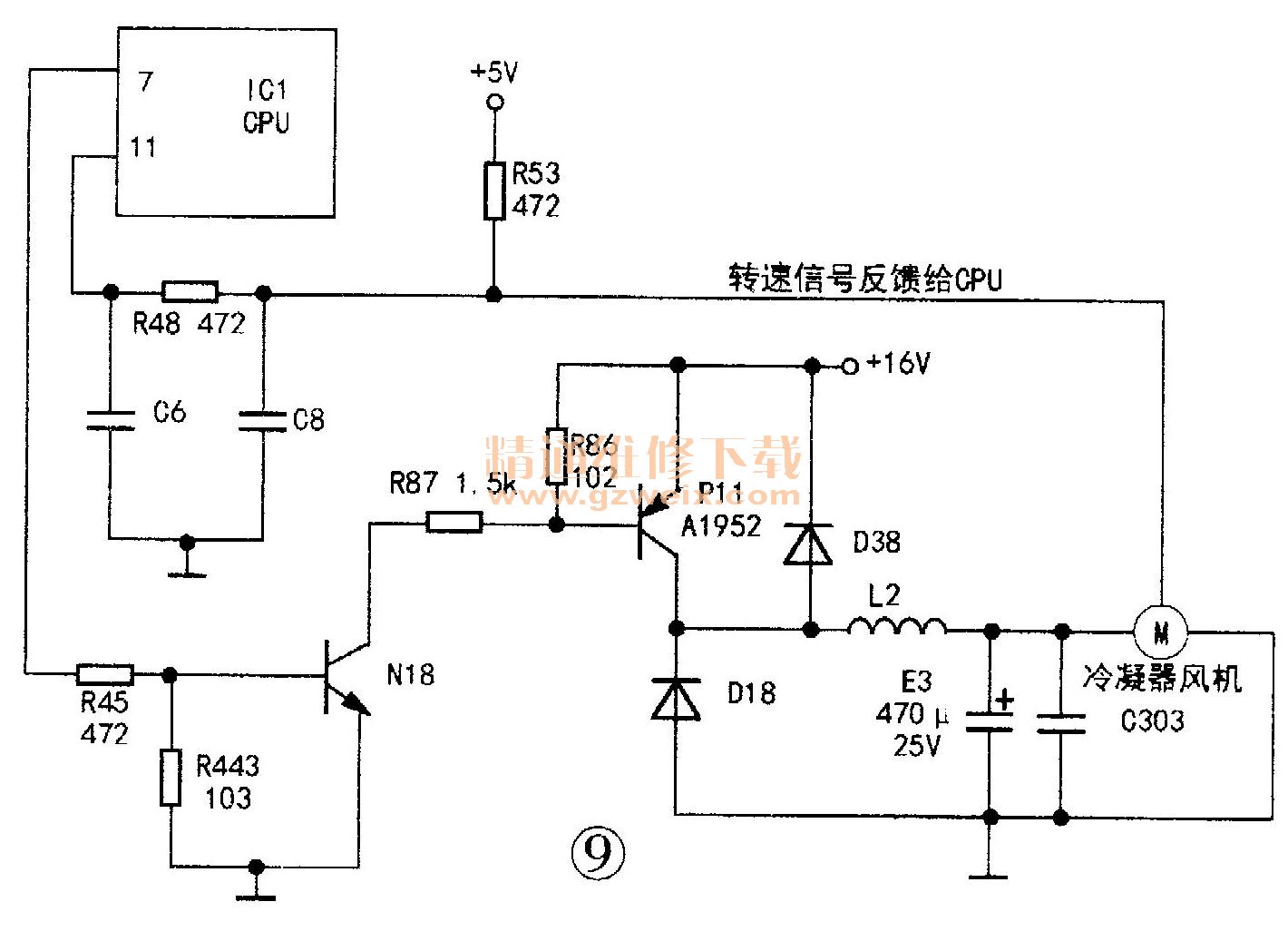

    当压缩机工作时，冷凝风机也同时运转，CPU的⑦脚输出高电平，如图9所示，这时经R45后接到N18的基极，N18导通，其集电极（为低电平）通过R87接到P 11（PNP三极管）的基极，P11也随之导通，风机得电运转。此时，从风机内部电控板中输出DC2.44V电压，经R48送给CPU的11脚。如果风机异常或停转，CPU的11脚多次未检测到反馈信号，就会在控制面板上显示故障代码“E2”。

    7．照明灯控制电路

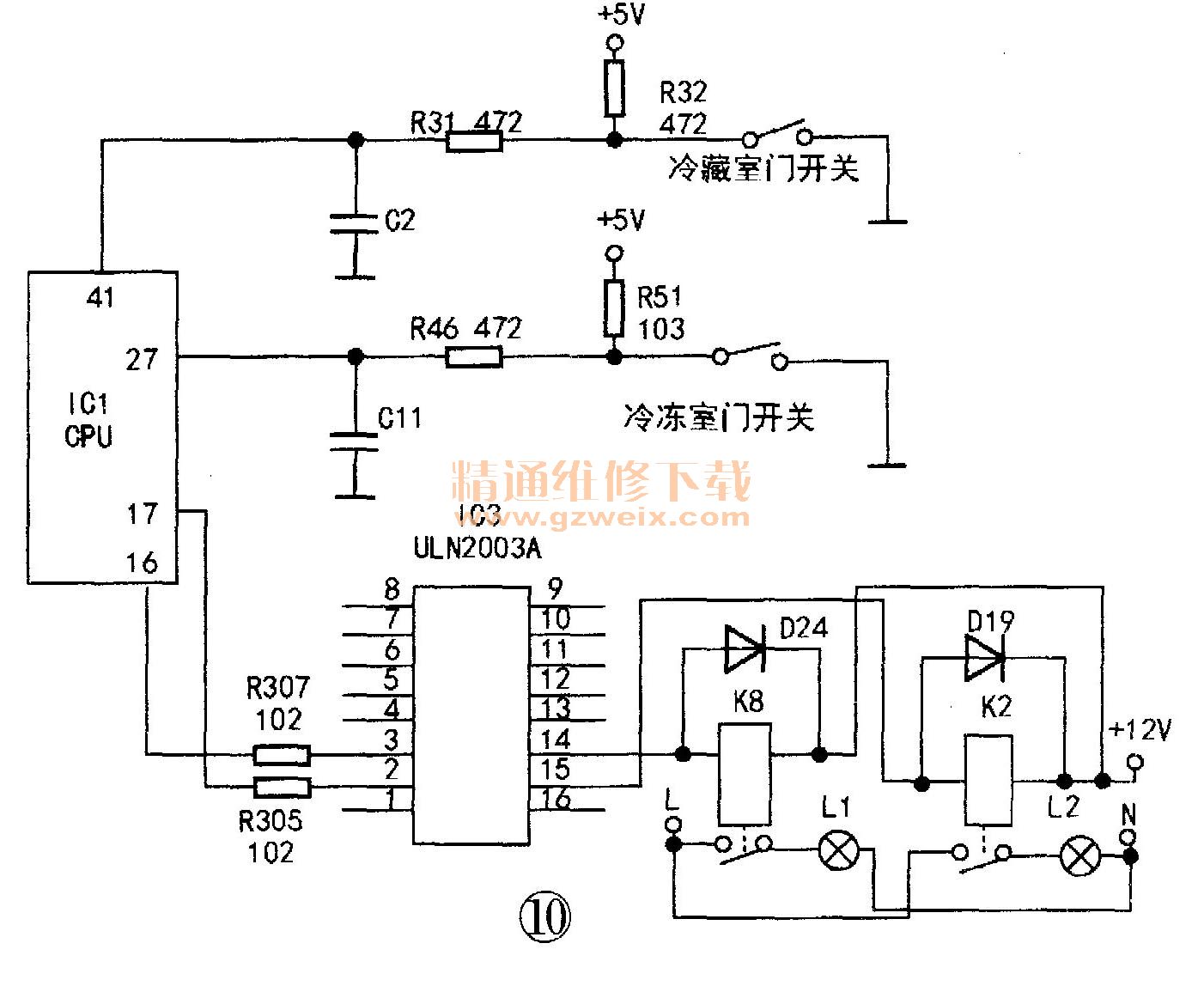

    该冰箱在冷冻室和冷藏室中都设置有照明灯（主要通过冷冻、冷藏室的门开关控制，当冷藏室门打开7分钟以上时，照明灯自动熄灭），其电路如图10所示。

    8．蜂鸣器控制电路
    当每次按压控制面板任何一个按钮时，主板的蜂鸣器都会发出“咚”的声音。如果冷冻或冷藏室门打开60s未关，则报警，蜂鸣器也会发出“咚、咚”的声音。
    其控制原理是：当按下控制面板任何一个按钮时，CPU的⑤脚和19脚同时输出高电平，一路经R79接三极管N15的基极，如图11所示，此时N15起反相器的作用（其集电极为低电平），经R81后接到P9（PNP型三极管）的基极，P9随之导通，＋12V电压经P9的集电极、发射极和R84加到蜂鸣器的一端。另一路从CPU的⑤脚输出高电平，经R80后加到N16的基极，N16导通，蜂鸣器因两端形成12V电压差，而发出“咚”的蜂鸣声（蜂鸣声的长短取决于CPU的⑤、19脚输出高电平的时长）。

    9. CPU复位电路
    为了让设备能有效地工作，每次上电开机，都需要对CPU进行复位，本机CPU采用的是高电平复位方式，如图12所示。电控板上电后，＋5V电压通过偏置电阻R88、R89加到P12的基极，P12导通，＋5V电压经R82电阻限流后直接加到CPU的③脚，进行高电平清零复位。
