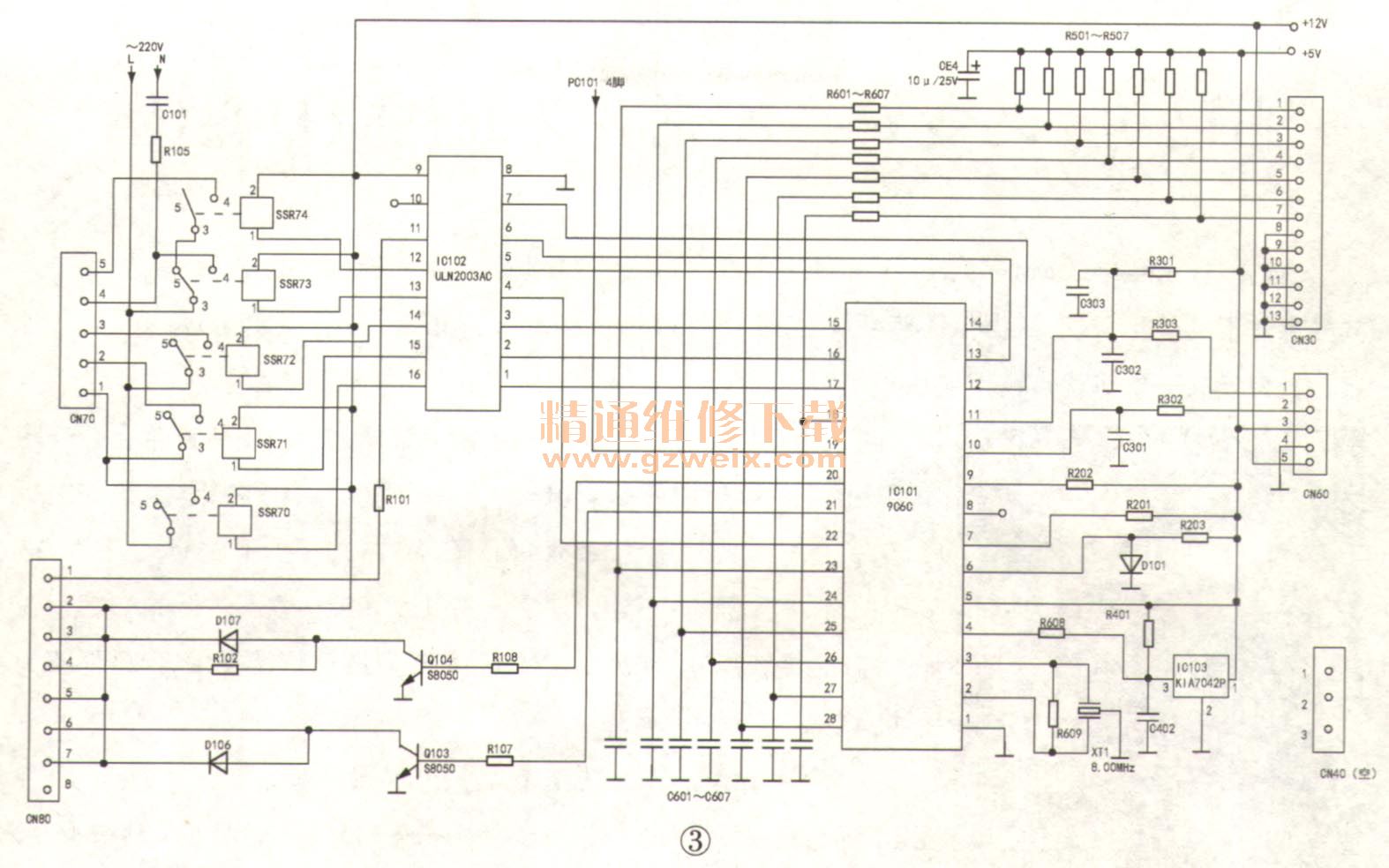

BCD-225MJV三门冰箱，整机电路由市电输入滤波、直流＋12V和＋5V电源供电、市电过零检测、时钟振荡、自动复位、CPU电路、五路温度传感器等组成，实绘信号检测及执行电路如图1所示，电源电路如图2所示，CPU主控制电路如图3所示，供参考。





    例1：接通电源，保险FU1烧断保险，其中FU1用于压敏电阻VR1（防雷及错相保护）、制冷剂换向电磁阀YV 1和YV2、冷藏室照明灯HL、化霜加热器EH及压缩机启动、运行电路的过流保护；FU2则用于市电电源滤波、整流、稳压等电路的过流保护。因此，应重点检查交流主负载电路。
    故障原因及检修：（1）发现V1Z1击穿损坏时，可用阻值在470kΩ～820kΩ、击穿电压在270V320V间的压敏电阻更换。
   （2）电机M绕组击穿或对外壳短路漏电，此时通电FU1则会烧断，因为在常温下接通电源，压缩机会工作。
   （3）YV1、YV2、HL、EH是在CPU发出工作指令时相应继电器吸合后才会得电工作，如果这几个负载击穿漏电，冰箱工作过程中FU1会烧断。
   （4）市电输入线L或N与地（外壳）相碰或漏电，导致烧FU1。

    例2：保险FU2熔断，而FU1正常。
    故障分析：FU1正常，说明市电已引入，FU2熔断应是电源电路中某元件异常造成的。
    故障原因有：（1）市电滤波高频电容C01、C02漏电，或滤波电感L01绕组间漏电或导线与铁芯（接地端）漏电导致。
   （2）整流管D910、D911或低频滤波电容CE9击穿漏电。
   （3）开关电源芯片IC901（TNY266PN）内部大功率场效应开关管击穿漏电时，⑤脚对②、③、⑦、⑧脚电阻阻值接近0Ω，电源开关管击穿通常是反峰压泄放保护二极管CD901开路或失效引起的。
   （4）滤波电容CE1～CE3击穿损坏。
    例3：整机不工作，无＋12V电源电压。
    故障分析：经查FU1、FU2完好，无＋+12V电压输出多为开路故障。
    故障原因及检修：（1）如L01的③、④脚无交流220V电压，则为L01绕组断线，负温度系数防电源冲击保护热敏电阻NTC901开路，电源插头或接插件CN50接触不良，电源引线断脱。
   （2）如IC901的⑤脚无＋300V左右直流电压，则为整流管D901、D911开路，T901的③、④绕组开路。
   （3）若无＋12V电压，而上述检查均正常，则为IC901损坏，T901的①、②脚间绕组开路，D901开路或滤波电感L901烧断开路。
    例4：整机不工作，但＋12V、+5V供电正常：
    故障分析：此现象说明电源电路工作正常，CPU系统有故障。
    故障原因及检修：（1）CPU（IC101/9C6C）的⑤、①脚间无＋5V电压，CPU的⑤、①脚开焊或断裂。
   （2）时钟电路停振，正常时CPU的②、③脚直流电压在2V～3V之间，若某脚或两脚间电压为5V或0V时，说明时钟电路未振荡，多为8MHz晶体XT 1破碎或脱焊。
   （3）用导线将CPU的④、①脚（地）短接，若电冰箱恢复正常工作，说明复位电路工作异常，多为IC103（KIA70A2P）损坏，R401、R608开焊或C402击穿。
（4）CPU芯片损坏。
