LCD彩电线路原理分析
来源:本站整理  作者:佚名  2010-06-17 09:56:06

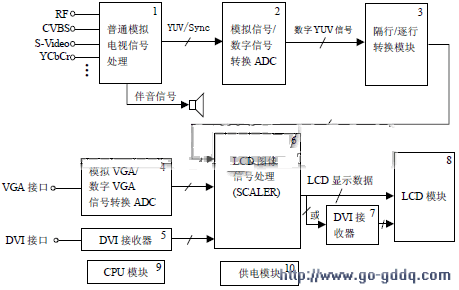

  LCD电视的原理框图如附图所示,主要由以下几个部分组成:

  1、普通模拟电视信号处理模块。该模块与普通电视机中的电视信号处理部分功能相同,其可接受多种输入信号格式,如RF 电视射频信号、CVBS 复合电视信号、S-Video 信号、色差分量信号等。 RF 电视射频信号的接收一般使用一体化二合一高频头进行处理,处理后可直接输出复合电视信号和解调的伴音信号。同时,高频头也可输出第二伴音中频信号SIF 提供给带丽音解码的机型使用。高频头输出的复合电视信号经视频解码IC 处理后,输出模拟YUV(或RGB)信号及行场同步信号供数字板进行处理使用。

  2、模拟信号/数字信号转换模块。该模块把三通道模拟YUV(或RGB)信号,通过AD 转换器处理后,转变为24路数字YUV(或RGB)信号提供给逐行处理板使用。

  3、隔行/逐行转换模块。该模块把隔行格式的数字YUV(或RGB)信号进行逐行处理后输出一标准逐行格式的数字YUV(或RGB)信号。

  4、模拟 VGA/ 数字VGA 信号转换模块。该模块主要用把PC 输出的标准模拟VGA 视频信号转变成24 位的并行数字VGA 视频信号。

  5、DVI 串行/并行转换模块。这部分的功能主要由DVI 接收器来实现。其接收PC 输出的标准串行数字视频DVI信号,然后将其转变为24 位(或48 位)并行数字视频信号。

  6、LCD 图像处理模块 (SCALER)。该模块的核心是一个高性能的平板图像处理器,可对前端进来的多种格式数字视频信号进行处理,输出平板显示模块可接受的平板图像显示数据格式。其主要功能有:数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。

  7、DVI 并行/串行转换模块。这部分的功能主要由DVI 发送器来实现。其接收平板图像处理器输出的24 位(或48 位)平板图像显示数据,然后将其转变为DVI 标准的串行输出数据格式,直接连接带DVI 输入接口的LCD显示模块。

  8、LCD 显示模块。该模块是LCD-TV 的显示终端,其接收平板图像处理器输出的平板图像显示数据(或DVI格式的平板图像显示数据,与LCD 显示模块的输入接口有关),经内部时序控制电路转换后驱动LCD 屏显示出正确的视频图像。

  9、CPU 模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。

  10、供电模块。对电源接口输入的12V 和24V 直流电进行DC/DC 转换后,提供系统需要的各种不同电压。
