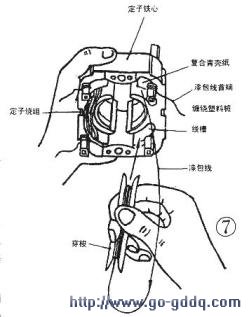

4.电机转子绕组

    转子绕组是否损坏可用万用表测量判别：将万用表置于R×1挡，测量转子换向器相邻换向片（共12片）直流电阻在4.8～5Ω为正常；若不符合正常值，则说明该绕组损坏。检修方法如下：

　　（1）将转子放在烘炉加温，使绕组变软，趁热用斜嘴剪线钳将表层一个绕组剪断，用尖镊子清点该绕组匝数，再用千分尺测量漆包线直径，作为重绕（转子）绕组依据。准确数据是：转子槽数12，绕组节距6，换向片12，漆包线直径φ0.21mm，每个绕组匝数102，绕组共12个。

　　（2）将转子铁心12槽内的废漆包线清理干净，小心撬开换向器12块钩片并清理接线头，同时要防止换向片脱落和损伤轴绝缘。

　　（3）如图8所示，将转子换向器朝向自己，开始绕第1个绕组。先将漆包线首端缠入换向器任一换向片的钩片内。以该换向片所对正的线槽为基准。逆时针数三槽定为第1槽，然后将漆包线嵌入第⑥槽，顺时针绕入第①槽，即记作⑥→①。绕满102匝后将第1个绕组末端漆包线绕轴一周后缠入第二片换向片的钩片内，再绕第2个绕组，即⑦→②，绕满102匝。如此类推绕⑧→③、⑨→④、⑩→⑤、11→⑥、12→⑦、①→⑧、②→⑨、③→⑩→④→11、⑤→12，最后将第12个绕组未端漆包线缠入第1个绕组首端钩片内，再将各钩片压牢接线头，整个转子绕组便形成一个闭合回路。

　　转子绕组绕好后，需要测每个绕组直流电阻是否正常。由于各个绕组绕线长度有误差，所以测量各绕组直流电阻有0.2Ω差是正常的。

　　（4）绕组绕好后还要将槽楔逐一插入绕槽。将绕组压紧，然后进行干燥、浸漆、烘干，使绕组坚实，才能投入使用。若不经上述处理，由于电机转速很高，离心力会导致绕组松散。最终损坏报废。

　　5.碳刷

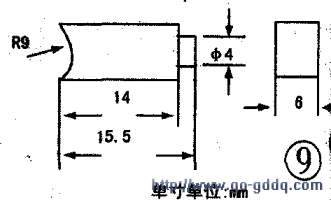

    碳刷通常会磨损或碎裂，造成电机运转火花大、转动无力或不转。碳刷磨损到原长度2/3时，应该及时更换。若觅不到原规格碳刷，可找DS型电化石墨或废旧冲击钻碳刷按图9尺寸自行加工，按图5逆顺序装好碳刷，再将碳刷压片复位即可。

　　6.含油轴承

    轴承以磨损较多见，造成电机运转噪声大，转子扫膛或不转。若出现上述故障，应及时更换原规格轴承。

　　同时需定期注油，减少磨损，增加润滑，延长电机使用寿命。
