海信TPW4218P等离子彩电(三星V3屏)电源电路检修思路
来源:本站整理  作者:佚名  2011-03-14 21:35:19



  海信等离子TPW4218P采用三星V3等离子模块,在社会上拥有量比较大,到现在均已过保修期,由于电源部分工作在高电压、大电流的环境下,损坏的几率比较高,而目前对等离子屏电源板的维修大多采用板级维修法,即一旦确认是该电源板有故障,则必须更换整个电源板。目前,一块V3屏电源板价格1000多元,可想而知,这种换板维修法的成本高得让用户难以接受,往往会造成用户投诉;其实,有很多故障只是电源板上的电阻或电容损坏,或是个别集成电路损坏,而且这些元器件市场上都可以购买到,完全可以采用元件级维修法。通过更换损坏的元器件来修复,而不需要更换整个电源板,元件级维修法能最大程度地降低维修成本。目前三星公司已经停止生产V3屏及相关部件,所以,将面临的就是要元件级维修V3屏的电源板。

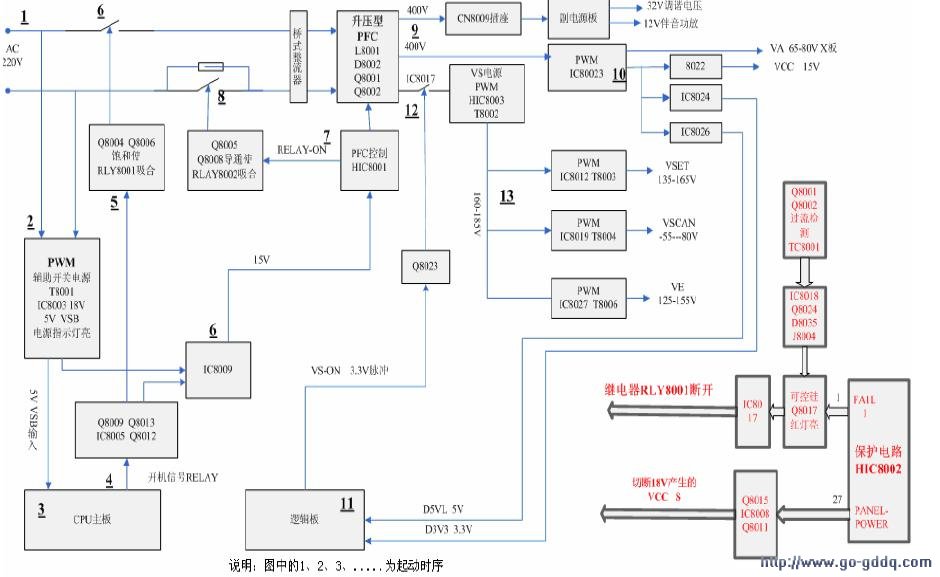

  等离子屏对电压的供给时序要求很严格,每一种电压的建立顺序都是有严格要求的,但这对我们维修者来说可以不理会它,我们只要知道每一路电压的产生是由哪些条件控制就行了。对三星V3屏电源来说,我们维修时只要观察电源板上的指示灯和逻辑板上的指示灯,就可以大致判断是哪路电压形成电路出现问题。插上电源后,LED8003就会点亮;如果不亮,说明整机供电或VSB形成电路有问题。发出开机指令后,LED8002点亮;如果不亮,直接检查RELAY信号是否正常送入主板。紧跟着LED8001点亮,如果不亮,检查AC220V是否送入PFC电路或PFC电路工作是否正常。当LED8001点亮以后,逻辑板上的指示灯LED2000会跟着闪亮,如果不亮,说明D5VL和D3V3电压形成不良。LED2000点亮后,电源板各组电压均应正常输出,如果不正常,检查VS电压形成电路和VSET、VSCAN,VE电压形成电路。

  为了拆板维修与检修的便利性,本电源提供了多组可短接的插座来模拟或断开某部分电路。

  (1)J8005:当短接它时,就可以模拟主板发回了开机信号;

  (2)J8004:当断开它时,就可以解除由TV8001检测到的保护;

  (3)J8003:当断开它时,PANEL-POWER保护启动,整机进入保护状态;

  (4)J8002:当短接它时,就可以模拟出逻辑板工作正常后返回的VS-ON信号;

  (5)J8001:当断开它时,就断开了PFC及后续电路的供电,可方便判断是VSB部分还是PFC部分电路短路。

  V3屏电源板可以不带负载检修,所以在实际检修中非常方便。当怀疑是电源板有故障时,可断开电源板的所有负载,将J8005、J8002短接,就可以让电源板启动,再测量电源板的各路输出电压。如果输出电压基本正常,则可断定电源板基本正常;反之,则是电源板有故障。

  三星V3电源板上设计时,设有检修时各电压的测试点,这些测试点分布在电源电路板的输出插座附近,为一个个镀锡的孔芯,仔细找,都能在电路板上找到。在孔的边上标有该孔是属于哪种电压的标记,如果要检测相关的电压,可选择这些测试孔。
