美的C1、E、F、F1、K、K1、H、I系列柜机代码“E04”：星河及星海50、71、120F2、K2，S、H1系列柜机代码“运行、定时、化霜”三灯同时闪，含义均为“室外机故障”。

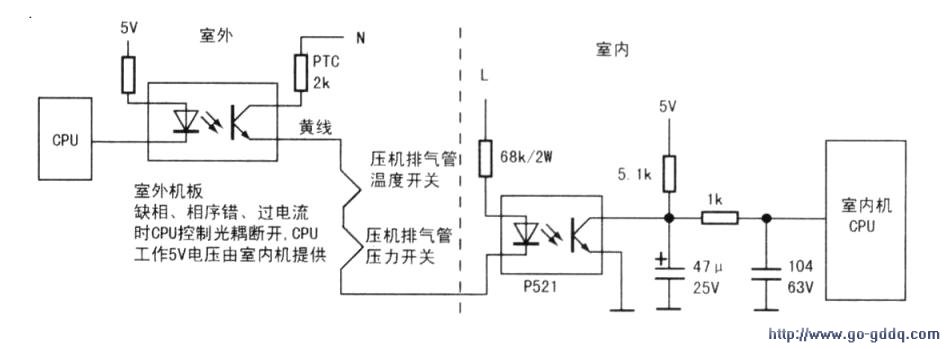

　　保护原理：空调上电后，室内机主板产生5V电源经连接线到室外机主板，为室外机主板提供电源，CPU工作，首先检测电源供电相序是否正确、是否缺相、过流保护是否正常，如均正常。相应控制端输出低电平，使光耦U304导通。室外机N线经PTC电阻（2kΩ）→光耦→压机排气温度开关→高压压力开关。经室内外机连机线到室内机接线端子（黄色）。正常时为零线，内机主板L线经68kΩ电阻降压与保护线N端使光耦导通，次级一端接地，CPU相应检测端为低电平，判为正常，处于待机状态。相关电路见下图。

　　显示代码原因：不论任何原因使保护线中断，室内机主板都会报代码保护：1.室内外弱电信号连接线松脱。室内机主板向室外主板供电直流5V中断，外板不工作，光耦断开；2.相序错或者缺相，室外机CPU控制光耦截止；3运行过程中高压压力过高，压力开关断开，室内机光耦无法导通；4.运行过程中压机排气温度过高，温度开关断开。室内机光耦无法导通；5.运行过程中电流过大，室外机主板控制外机光耦截止；6.室内外机连机线被老鼠咬断等原因断开。

　　室内光耦不能导通；7.室内机主板N与L供电线插反。室内光耦无法导通；8.室内机或室外机主板坏。CPU工作不正常。

　　区分故障点：检修时根据显示代码时间的长短来区分：如果为上电即显示代码，重点检查上述1、2、6、8项：如运行一段时间显示代码，重点检查3～5项。原理为室内机CPU在上电后一直在检测保护信号端子，如出现异常则立即显示代码，重点检查电控部分；如在运行过程中1小时内连续检测到四次保护信号断开，则停机保护。显示代码。重点检查系统部分，运行压力、电流、系统是否缺氟，外机冷凝器是否过脏，室外机风机转速是否正常等。

　　电控故障：如上电即显示故障代码，则为电控故障。

　　1.如何区分室内机与室外机故障：关键点是用万用表交流电压挡测量室内机L端与保护线电压。如为220V.说明室外机与连机线基本正常，故障在室内机电路板。如为0V。则故障在室外机或连机线；
　　
　　2.如何判断室内机主板是否正常：首先排除主板供电端L、N线插反后，在室内机主板拔掉黄色保护线。在主板保护端子上用引线直接与室内机N线连接，如开机后故障代码消失。说明室内机板正常；如故障仍旧存在。说明故障在室内机主板，重点检查降压电阻（68kΩ）、光耦等。

　　3.如何判断室外机电路板是否正常：找到室外板光耦输出端黄线，直接与室外机N线端子连接，看室内机故障代码是否消除，如果消除。则说明故障原因为外板坏、相序错或缺相、5v电源没有供到室外机主板；如未消除，重点检查温度开关、高压压力开关、室内外机连机线。此方法是短接室外机主板功能，可以排除相序异常或缺相、5V电源异常、过电流保护、外板是否正常等。
