一起隔离开关例行试验的故障分析和处理

来源：本站整理作者：佚名 2011-09-27 07:21:30

通过以上接发测量得到的绝缘电阻值仅为24．5 MΩ，试验人员将变压器现场测试数据与出厂试验数据进行对比，出厂测试变压器绝缘电阻在GΩ量级，而现场数据不到出厂数据的1／10，可知测试数据严重小于出厂测试数据，与历史数据存在明显差别。

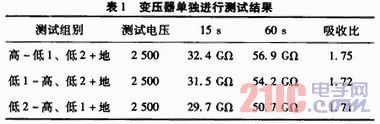

测试环境条件良好、天气晴朗、空气湿度小，在排除环境因素的影响后，试验人员决定将隔离开关分离，单独对变压器进行绝缘测试，以检查变压器在运输或者安装过程中是否对绝缘水平造成破坏。对变压器的单独测试如表1所示。

从测试数据来看，变压器的绝缘电阻值较高，绝缘电阻的吸收比也较高，测试结果和出厂试验结果较接近，因此可以判断变压器的绝缘水平没有缺陷。
通过对变压器进行了单独的测试，并且没有发现缺陷存在，由此可以断定缺陷在隔离开关。对隔离开关进行单独的绝缘试验，分别对三相进行测试：将刀闸闭合，将高压端连接至刀闸的静触头，将低压端连接至刀闸的底座，并接地。试验原理如图3所示。
