3、引线的识别：

　　(1牍卡器上排线的识别：

　　在读卡器的电路板上有一根排线，分为四色：红、黑、白、绿，按照常规定义，红线(4)是电源（+5v)正端，黑线(1)是电源负端，白线(3)为数据负端，绿线(2)为数据正端。

　　(2)USB延长线的识别：

　　这里要说明的是，如果USB延长线使用的导线是按常规定义的话，其导线的颜色应和上面排线一样，但有的生产厂家并不是按照常规定义使用导线颜色的，甚至有的黑色导线接在电源正端，这样给我们动手带来了一些麻烦，如果导线连接错误，会烧毁读卡器的控制芯片，严重的会烧毁主板，所以在焊接导线前，应用万用表进行测量，以弄明白各种颜色的导线的功能。

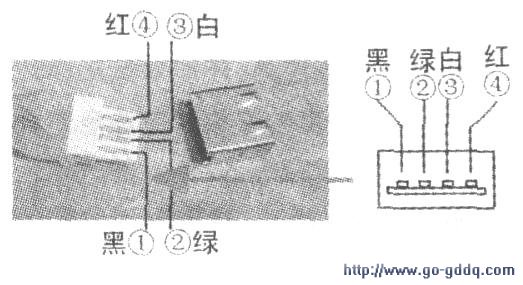

　　下图是一个USB延长线的公头，为了让大家看清楚，外层的金属套被取了下来，你在动手时可千万不要把金属套取下来。图中所标的导线颜色，均是按常规定义所标，你用万用表测量时，如果导线的颜色与上述不符，可按(1)、(2)、(3)、(4)的顺序标上你所测量出来的延长线各导线的颜色，并严格按下列顺序焊线：

　　导线(1)与读卡器电路板上的黑线端相连接；导线(2)与读卡器电路板上的绿线端相连接；导线(3)与读卡器电路板上的白线端相连接；导线(4)与读卡器电路板上的红线端相连接。

　　4焊线：当每根线头部处理完毕，并且把USB延长线也识别清楚了，可将读卡器线路板带排线插头插座的一面朝下，反面朝上，你可以在反面看到排线插座的四个焊脚，露出电路板较高，完全可以在上面焊接导线。

　　按上面所述顺序将延长线的线头用镊子弯成钩状，轻轻地钩在焊脚上，再用镊子稍稍夹紧，用吃上锡的烙铁在上面烫一下，使线钩和焊脚都吃上锡。在焊接时要注意，不要将烙铁头吃锡太多，因为焊脚之间距离很小，吃锡太多会使两个焊脚都被锡连在一起。既要使四个焊脚与线钩焊好，又不能使焊脚之间被焊锡搭桥，所以这一步操作一定要细心。

　　如果是把USB延长线直接焊在读卡器电路板反面的针脚上，那么读卡器原来的排线就可以取下来不用。

　　如果你以后也不想把读卡器放在软驱的位置上，你就不必把USB延长线焊在电路板的反面，你可以将原来排线的白塑料小插头的一端剪断，留下2—3cm的线头，用电烙铁将线头烫去2—3mm外皮，将线头吃上锡，按上面所说的顺序将USB延长线的线头与白塑料小插头线头焊在一起。四根线头都焊好了，用医用白胶布把焊接处包好，直接将白色小插头插在原来的针脚上就行了。线头的处理见下图。

　　5固定导线：将带有出线圆口的那一半的盒盖，离出线口13~15mm的地方钻两个直径3mm的圆孔，两孔之间相距20mm。

　　用打好孔的铁皮或涤纶胶片把USB延长线夹在盖板的内侧，用两个螺丝从盖板的外侧穿入外壳和铁皮打好的孔，用螺母拧紧，这样，电缆线就被紧紧地固定在外壳上了。在固定电缆线时要注意，一定要夹在有护套皮的地方，不要夹在去掉套皮的四杆细线上。具体请看下图。

　　6、装上外壳，外置的读卡器就做好了。

　　四、安装驱动程序
　　
　　把读卡器插入机箱的USB插口．Windows就会发现硬件，你可以按照正常安装硬件的驱动程序去操作了。不过你要是用Windows XP的话，虽然它能够自动添加4个移动磁盘的盘符，但不能读卡，你必须安装驱动程序才能读卡。主板光盘中没有Windows XP的驱动，只有Windows 98和Windows2000的驱动，你只要点击setup进行安装，就可以使用了。

　　这个读卡器可用于Intel的815芯片及以上的主板上，鑫明的主板肯定没问题了，我用在Intel 815芯片的精英主板上也没问题，但是用在联想笔记本(PIII1500，BX440主板）上就不行，安装了驱动程序后，虽然出现了四个移动磁盘的盘符，但就是不能读卡。而且在启动时出现英文提示，说是IC cardreader不能识别主板。
