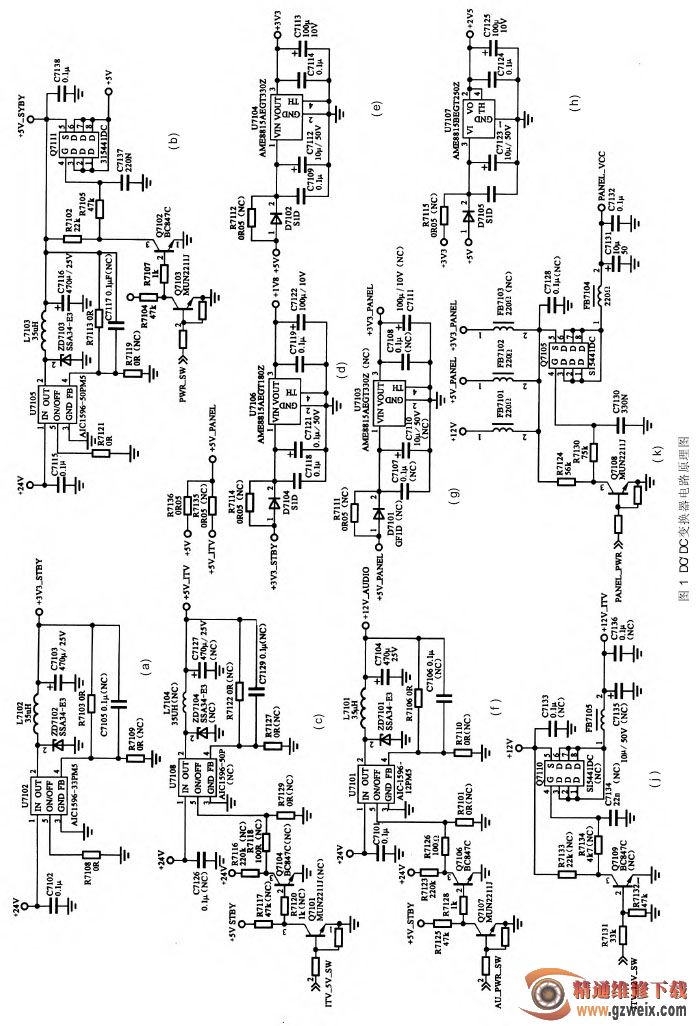

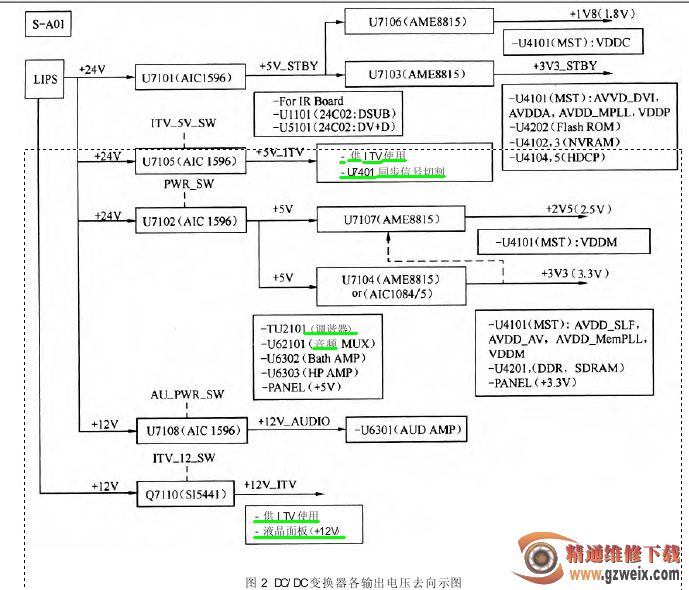

液晶彩色电视DC／DC 变换器电路如图 1 所示 （图见下页）。DC/DC 变换器输出的电压去向如图 2 所示。




U7102(AICl596-33PM5)和外围电路组成开关型 DC/DC 变换器，可将①脚输入的 +24 V 电压转换为 +3V3STBY 电压，从②脚输出。U7102 的⑤脚为输出使能端，⑤脚为低电平时，②脚输出正常；当⑤脚为高电平时，②脚无输出。

U7108[AICl596-50P(NC)]和外围电路组成开关型DC／DC 变换器，可将①脚输入的 +24 V 电压转换为 +5 V_ITV 电压，从⑧脚输出。U7108 的⑤脚为输出使能端，由 U4101(MST96889LD)的156脚输出的 ITV_5 V_SW 信号控制。当 ITV_ 5V_SW 信号为高电平时，Q7101 导通，Q7104 截止，Q7104 集电极输出高电平，控制 U7108 的的156脚输出的 ITV_5 V SW 信号为低电平时，U7108 的⑤脚为低电平，U7108 的②脚有正常 +5_ITV 电压输出。

U7101(AICl596-12PM5)和外围电路组成开关型DC/DC变换器，可将①脚输入的+24 V电压转换为+12 VAUDIO 电压，从②脚输出。U7101 的⑤脚为输出使能端，由 U4101 的248脚输出的 AU_PWR_SW 信号控制。当AU_PWR_SW 信号为高电平时，Q7107 导通，Q7106 截止，Q7106 集电极输出高电平，控制 U7101 的⑤脚为高电平，此时，U7101 的②脚无输出；当 U4101 的248脚输出的 AU_PWR_SW 信号为低电平时，U7101 的⑤脚为低电平，U7101 的②脚有正常的 +12 V_AUDIO 电压输出。

Q7110 为 P 沟道场效应管，Q7110 的栅极 G 由U4101 的157脚输出的 ITV_12 V_SW 信号控制。当 ITV12 V_SW 信号为高电平时，Q7109 导通，其集电极输出低电平，加到 Q7110 的栅极 G，控制 Q7110 导通，于是，Q7110 的源极 S 上的 +12 V 电压可从 Q7110 的漏极（D）输出；当 ITV_12 V_SW 信号为低电平时，Q7109 截止，其集电极输出高电平，Q7110 截止，于是，Q7110 的漏极 D 无电压输出。

U7105(AICl596-50PM5)和外围电路组成开关型 DC/DC 变换器，可将①脚输入的 +24 V 电压转换为 +5 VSTBY 电压，从②脚输出。U7105 的⑤脚为输出使能端，⑤脚为低电平时，②脚输出正常；当⑤脚为高电平时，②脚无输出。

Q7111 为 P 沟道场效应管，Q7111 的栅极 G 由U4101 的158脚输出的 PWR_SW 信号控制。当 PWR_SW 信号为高电平时，Q7103 导通，Q7102 截止，Q7102 集电极输出高电平，加到 Q7111 的 G 极，控制 Q7111 截止，Q7111 的源极 S 上的 +5 V_STBY 电压不能从 Q7111 的D 极输出；当 PWR_SW 信号为低电平时，Q7103 截止，Q7102 导通，Q7102 集电极输出低电平，加到 Q7111 的G 极，控制 Q7111 导通，Q7111 的源极 S 上的 +5 V_STBY电压可以从 Q7111 的 D 极输出。

U7106(AME8815AEGTl80Z)为低压差稳压器，可将

输入的 +3V3_STBY 电压转换为 +lV8 (1.8 V)电压，从②脚输出。

U7103(AME8815AEGT330Z)为低压差稳压器，可将

输入的 +5 V 电压转换为 +3V3 PANEL 电压，从②脚输出。

U7104(AME8815AEGT330Z)为低压差稳压器，可将①脚输入的 +5 V 电压转换为 +3V3 电压，从②脚输出。

U7107(AME8815BEGT250Z)为低压差稳压器，可将①脚输入的 +3V3（3.3 V） 或 +5 V 电压转换为 +2V5(2.5 V)电压，从②脚输出。

Q7105 为 P 沟道场效应管，Q7105 的栅极 G 由U4101 的254脚输出的 PANEL_PWR 信号控制。当 PANELPWR 信号为高电平时，Q7108 导通，其集电极输出低电平，加到 Q7105 的 G 极，控制 Q7105 导通，Q7105 的源极S 上的电压(+12 V 或 +5 V PANEL 或 +3V3_PANEL)可以从 Q7105 的 D 极输出；当 PANEL PWR 信号为低电平时，Q7108 截止，其集电极输出高电平，控制 Q7105 截止，Q7105 的源极 S 上的电压不能从 D 极输出。
