故障2不亮，保险丝完好

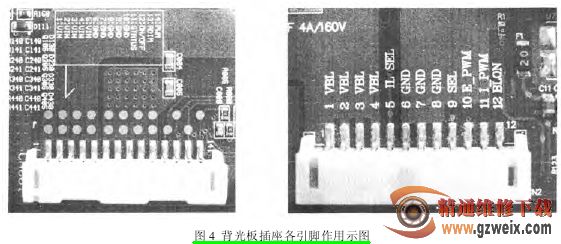

故障分析：这类故障涉及的范围比较大，应首先检查背光板的供电、控制接口端的直流供电、CPU 的开机启动信号及亮度控制电平是否正常。确认这些没有问题后，才考虑对背光板进行检修。正规工厂生产的背光板，其供电、控制接口等插座上都明确标注了各引脚的作用(见图 4)，逐脚检测即可。

其次，要确诊振荡控制集成电路的 VCC 供电及使能端（ENA）启动电压、功率放大电路的供电(24 V)是否正常；如果正常，就要考虑目前是否处于保护状态。有些维修师傅比较喜欢更换集成电路试试，笔者不建议这样做。

到目前的检修经历中，还没有发现一例集成电路损坏的案例。

处理方法：在修理不亮、保险丝完好的故障背光板时，最有效的判断方法是解除集成电路的保护控制功能。这是因为此类故障一般是背光板的某部分有故障，从而启动了保护控制电路，进而切断激励信号的输出，造成无光现象。

不同型号的振荡控制集成电路，其过压保护(OVP、CLAMP)的门槛(阈值)电压(2～3 V)也略有不同。一般情况下，过压保护端口为低电平时正常工作；高电平时保护，超过阈值电压即进入过压保护状态。如果要解除过压保护控制，直接把振荡控制集成电路的过压保护端口接地就可以了。

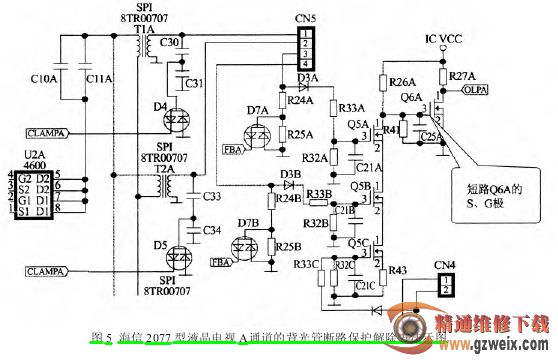

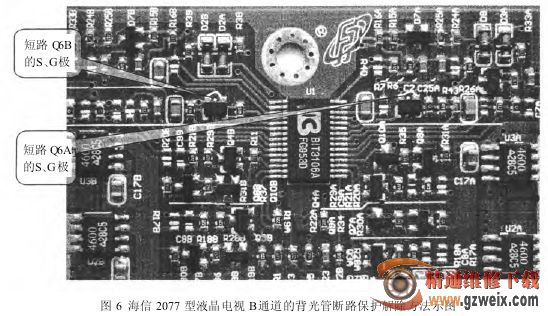

背光灯管断路保护端口(OLP)一般是低电平时保护，高电平(超过1.5 V)时正常工作。如果要解除背光灯管断路保护，只要把这个引脚的电压提升上来就行了。直接在 OLP 引脚上提升电压有点不方便，可以在取样电路操作。以海 信 2077 液 晶电视 A 通道为例，把取样电路中 Q6A 的栅极和源极短路(见图 5)，就能保证 OLPA 引脚始终为高电平，即解除了 A 通道的背光灯管断路保护；同样，如图 6 所示，把 Q6B 的栅极和源极短路，也就把 B 通道的背光灯管断路保护解除了。

在解除背光灯管断路保护的同时，也必须把高压过压保护电路、输出电流检测反馈电路同时解除，以暴露真正的故障原因。通电时，应细心观察有没有冒烟、打火现象，并做好随时关闭电源的准备。故障修复后，过压保护及电流检测反馈电路应该恢复原来的状态；灯管断路保护则不必恢复了，因为它确实给我们带来不少麻烦，意义不大。目前，很多生产厂家已经去掉出厂液晶电视的灯管断路保护功能，故障率确实降低不少。

故障 3：开机瞬间可以看到屏幕有启动发光的动作，但随之又熄灭；熄灭后，液晶屏迎着光线可以看到图像，声音正常。

处理方法：此故障现象及外理方法和本文“某一只背光灯管损坏”相同，不过这是背光板本身出现过压、过流现象引起的保护。解除保护控制后，通电检测时，应密切关注背光板上有无过热、冒烟及某一只背光灯管的输出异常。用万用表电压档逐个检测各电压、电流取样点，并比较几个取样点的差异，就可以迅速找到故障点。
