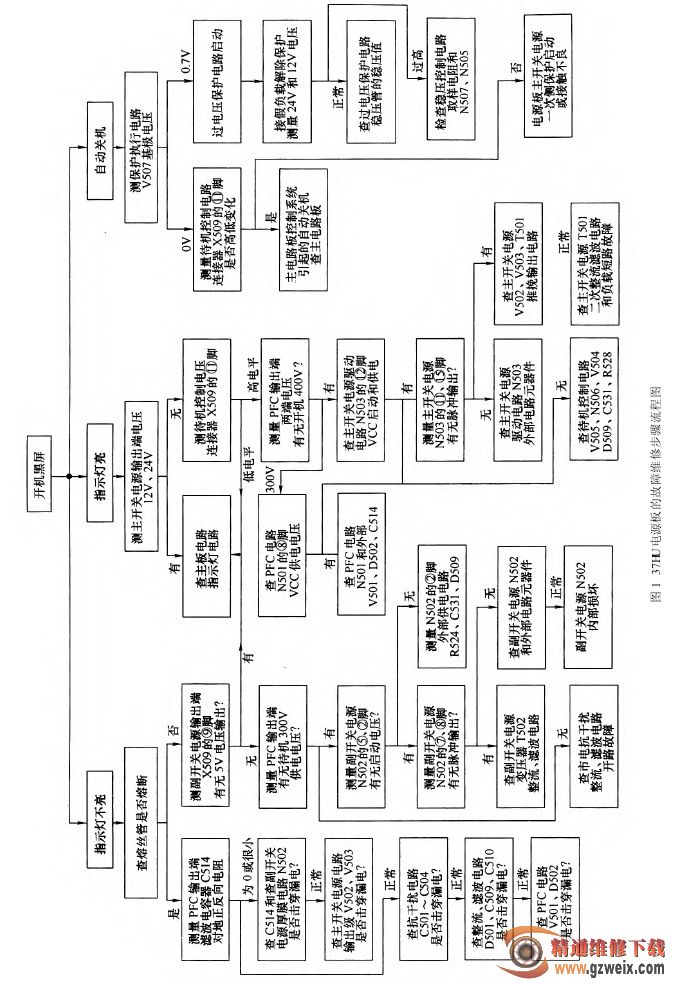

37HU 电源板发生故障，主要引发不开机、开机“三无”、开机“黑屏”故障。可通过观察待机指示灯是否点亮，测量关键的电压，解除保护的方法进行维修。图 1 所示是 37HU 电源板的故障维修步骤流程图。

对于电源板的维修，为了避免负载电路对电源板的影响，可拔掉电源板与负载电路的连接器，将 5 V电压与 X509 的11脚相连接，提供开机高电平，对电源板单独进行维修。

l . 待机指示灯不亮

测量熔丝管 FU501 是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测：一是检测交流抗干扰电路由 C503、C501、C504、C502 和整流、D501 滤波、C509、C510 是否击穿漏电；二是检查 PFC 电路开关管 V501 是否击穿，如果 V501已经击穿，进一步检查 N501 的①脚分压电阻 R508、R507 是否开路，检查④脚过电流保护的 R506、R513是否损坏；三是检查主电源开关管 V502、V503 是否击穿，如果击穿，进一步检查 N503 的④、⑤脚外部的稳压控制电路的 N505、N507；检查⑥脚外部的过电压检测取样电路 C532、R535、R536、D510、C526；四是检查副电源 N502 是否击穿，如果击穿，继续查与 T502的①～⑥绕组并接的尖峰吸收电路元器件 D508、C527、R531～R534；检查 N502 的④脚外部稳压控制电路 N504、N508。

如果测量熔丝管 FU501 未断，但指示灯不亮，主要是副开关电源电路未工作，主要对以下电路进行检测。首先测量副开关电源有无电压输出，如果有 +5 V 电压输出，查电源板与控制板之间的连接器和主板 5 V负载控制系统。如果测量副开关电源无电压输出测量N502 的⑤脚和⑦、⑧脚有无 300 V 电压，如果无 300 V电压，检查 AC220 V 市电整流、滤波电路 D501 的输出端有无 300 V 电压输出，无 300 V 电压输出，检查市电输入电路和整流桥 D501 是否发生开路故障。如果测量 N502 的⑤脚和⑦、⑧脚有 300 V 电压，则检测①～④脚电压和对地电阻，判断 N502 是否损坏，必要时，代换 N502 试试。如果测量 N502 正常，则检查副开关电源的稳压控制电路 N504、N508。另外，副开关电源输出端的负载电路发生严重短路故障，也会造成副开关电源无电压输出。

2. 待机指示灯亮

指示灯亮，说明副开关电源正常。可按遥控“POWER”键，测量连接器 X509 的輯輥訛脚有无开机高电平，判断是微处理器控制系统故障，还是开关电源电路故障。如果 X509 的輯訛輥脚有开机高电平，故障在主开关电源电路中，先测主电源开关变压器 T501 的“二次”侧有无 24 V、+12 V 直流电压输出。如果测量主开关电源始终无电压输出，说明主开关电源未工作，测量N503 的12脚有无 VCC 供电。

如果 N503 的12脚有 VCC 供电，则测 N503 的11、15脚有无 PWM 驱动脉冲，如果有 PWM 驱动脉冲，查N503 的11脚外接 R522、D504、P525 和开关管 V503，查N503 的15脚外接的 R517、D503、R516 和开关管 V502；查 N503 的④、⑤脚电压和其外部的稳压控制电路N505、N507。测量 N503 的12脚无 VCC 供电，检查輰訛輥脚外部的 R514、V504、N506、V505 组成的开 / 关机控制电路，查副开关电源提供的 VCC 电压产生电路 D509、C531、R528 等元器件。

如果测 PFC 电路输出电压仅为 300 V 左右，则是PFC 电路未工作。检查 PFC 控制器 N501 的⑧脚有 VCC供电，测 N501 的⑦脚有无 PWM 驱动脉冲输出。无 PWM驱动脉冲输出查 N501 的①脚外接的取样电路 R507、R508，②脚外部的 C507，③脚的 C506、R503、R504、R505、C505；有 PWM 驱动脉冲输出，查 N501 的⑦脚外接的 D519、R510 和开关管 V501 以及整流、滤波电路D502、C514。
