一、功能概述
    TM5101是一款高集成度、高性能的PWM的电流型开关电源控制器，采用DIP8和SO-8封装，如图1所示，内置前沿消隐（LEB）、峰值电流补偿和同步斜坡补偿等电路，并具有以下特点：1．较低的启动电流和工作电流；2．具有抖频功能，可以降低电磁辐射（EMI） ； 3．空载时逐周期限制电流，或轻载时降频和跳周期工作模式；4．过流保护与过压、欠压、开环、过载、过温、输出短路等保护。

    由于该IC具有完善的保护功能，且电路结构简单，成本低，同时待机功率低，符合“能源之星”待机功耗标准要求，现已广泛用于充电器、电源适配器、液晶彩电副电源等小功率开关电源中。一款输出电压为12V/1.5A的适配器电路如图2所示，其输入电压为AC90V-264V，空载损耗小于0.3W，满载效率高于80%。

二、主要参数说明
    TM5101的引脚功能见表1，其③脚为供电端VDD，典型值为1 0V～23V，极限值为30V；①脚为反馈电压输入端，典型值为0V～5.5V；启动电流约5μA，正常工作电流约5mA。

    1．启动电压
    TM5101的启动电压（VDD-ON）的最小值为13.5V，最大值为15.5V，典型值为14.5V；关闭电压（VDD-OFF）的最小值为8V，最大值为10V，典型值为9V。

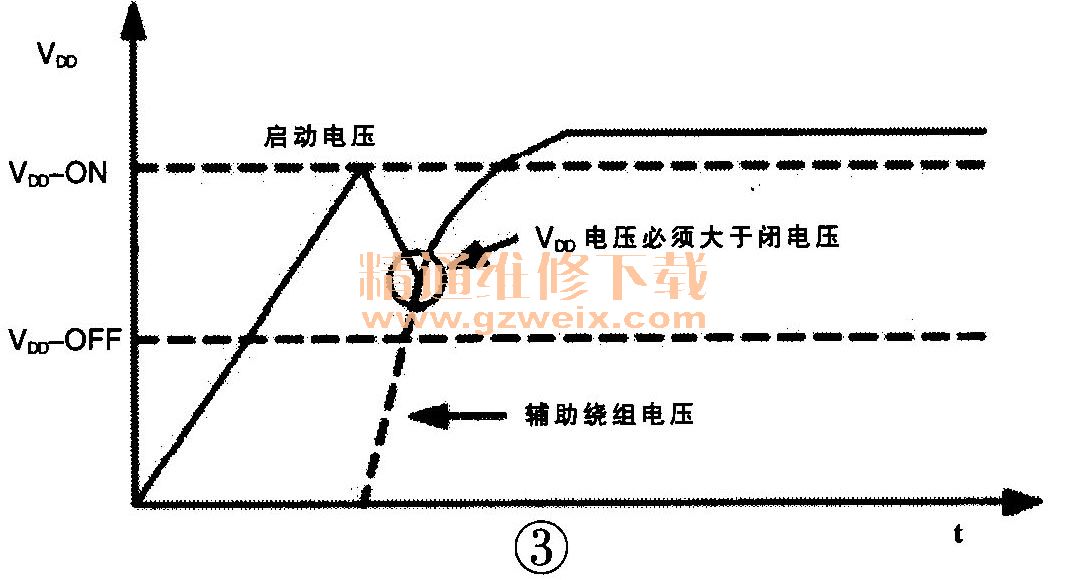

    该IC的启动电压变化曲线如图3所示。通电后，当IC的③脚电压升到14.5V时，电路开始启动工作，VDD滤波电容持续对电路供电，直到由变压器的辅助绕组提供电流。在此期间，VDD电压不能低于9V。

    由于该IC的启动电流较小，因此可采用阻值较大而功耗较小的启动电阻，通常选用1.5MSl-2MfZ/0.25W的启动电阻即可，这样可以减小功率损耗。VDD外接电容一般选择10μF/25V的电解电容就可满足电源的启动需求。在图2中，R3，R4为启动电阻，串联后与＋300V相连，在开机时为U1（TM5101）提供启动电压。一旦电路启动后，开关变压器T1的②-⑥绕组产生的感应电压，经D5、C2整流滤波后为U1的③脚供电，以取代原启动电压。

    2．轻载跳周期工作

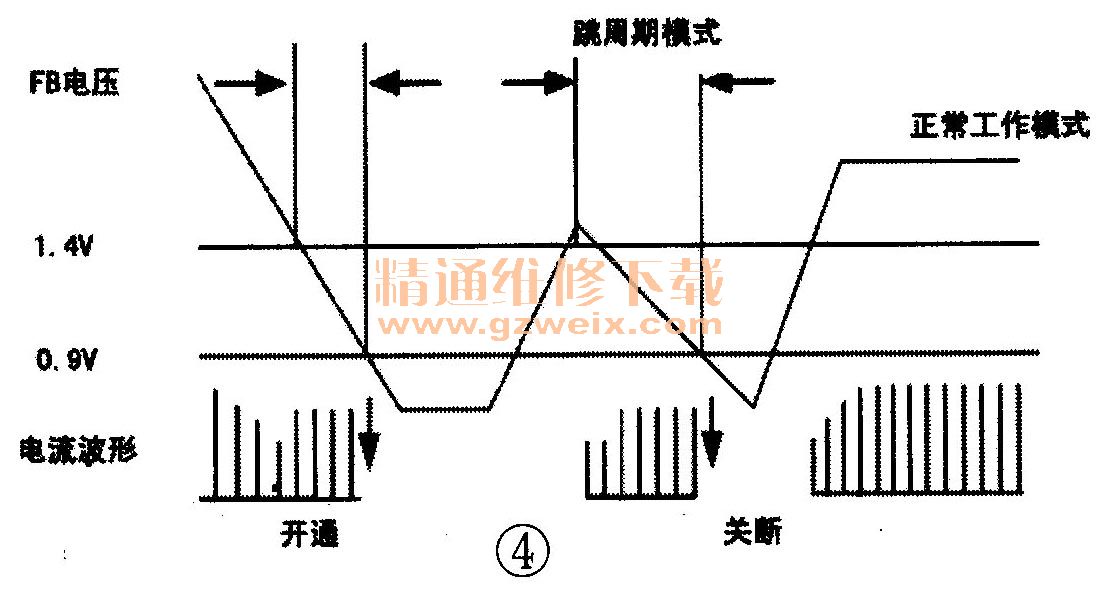

    TM5101在空载或轻载的情况下，其①脚（FB）电压自动降低，当该脚电压低于1.4V，且③脚的供电电压高于10 V时，电路就会进入间歇振荡状态，其振荡频率将降为20kHz，即在一个周期内，开关管的开／关次数大幅下降，这样就降低了开关损耗。当①脚电压大于或等于1.4V时，电路将进入正常工作状态。TM5101的FB电压与工作状态的对应关系如图4所示。

    3．振荡频率和抖频功能

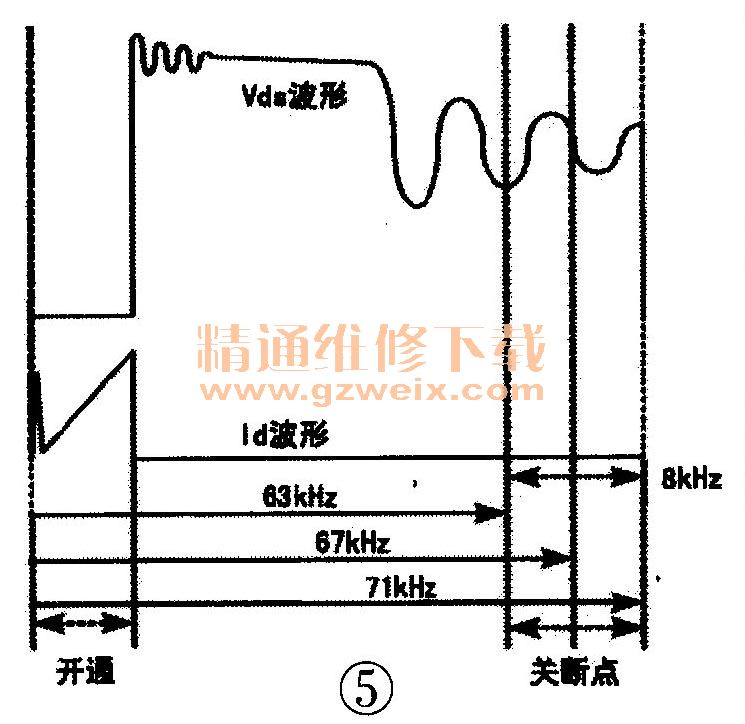

    TM5101内置振荡器的工作频率典型值为67kHz，由于该IC具有频率抖动功能，因此其实际开／关频率在63kHz～71 kHz之间变化，如图5所示。由于该IC工作频率不固定，这样就减小了某一个频率对外的辐射，更容易满足电磁兼容性的要求。

    4．前沿消隐
    在IC内部MOSFET管开启的瞬间，由于电路中存在寄生电容，次级整流管存在反向恢复时间等原因，这时会在电流检测电阻上产生一个尖峰电压，如不进行处理，IC会进行误控制。TM5101内置有一个350ns的前沿消隐电路，对上述尖峰电压进行屏蔽，如图6所示，这样就有效地避免了电路的误动作，同时也需外接RC滤波器，使整个电路显得更加简洁。
