CRT彩色电视机简称彩电，是目前最常用的家电产品之一。下面介绍CRT彩电主要电路的检测方法。

    第一节：CRT彩电的整机构成
    一、CRT彩色电视机的构成
    图1是一台典型的CRT彩电的构成示意图，它主要由机壳、显像管组件、电路板（机板）、扬声器、消磁线圈等构成。

    彩色显像管是用来显示彩色图像的器件，它安装在前框上，是整个电视机的主体。显像管上方有高压帽，高压帽下面是显像管的高压嘴（高压输入端），行输出变压器产生的阳极高压通过绝缘良好的引线送到显像管的高压嘴，为显像管提供20kV以上的高压。显像管管颈末端部分是显像管的电子枪，向电子枪的各电极提供规定的电压值，它能够发射出很细的电子束，以很高的速度去轰击屏幕内壁上的荧光粉，激发荧光粉发出相应颜色的光。
    在显像管的颈椎部分安装有偏转线圈。它由两组线圈构成，一组是行偏转线圈；另一组是场偏转线圈。向行偏转线圈提供15625Hz的行频锯齿波电流，使电子束受到水平方向磁场力的作用每秒钟沿水平方向扫描15625次；向场偏转线圈提供50Hz的场频锯齿波电流，使电子束受到垂直方向磁场力的作用每秒钟沿垂直方向扫描50次（以我国采用的PAL-D/K制彩色电视机为例，下同）。这样电子束以很高的速度周而复始地进行上下、左右扫描运动，使荧光屏上形成光栅。
    另外，在显像管的四周还绕有消磁线圈，其内部由多股线圈构成。由于彩色电视机显像管内外的铁质部件容易被磁化而带有磁性，会使电子束的运动轨迹发生偏移，从而导致显示的图像出现局部色斑。为了防止这种现象的出现，在每次开机瞬间，向消磁线圈输入一个由大逐渐变小的交变电流，产生一个交变的由大逐渐变小的磁场，达到消磁的目的。

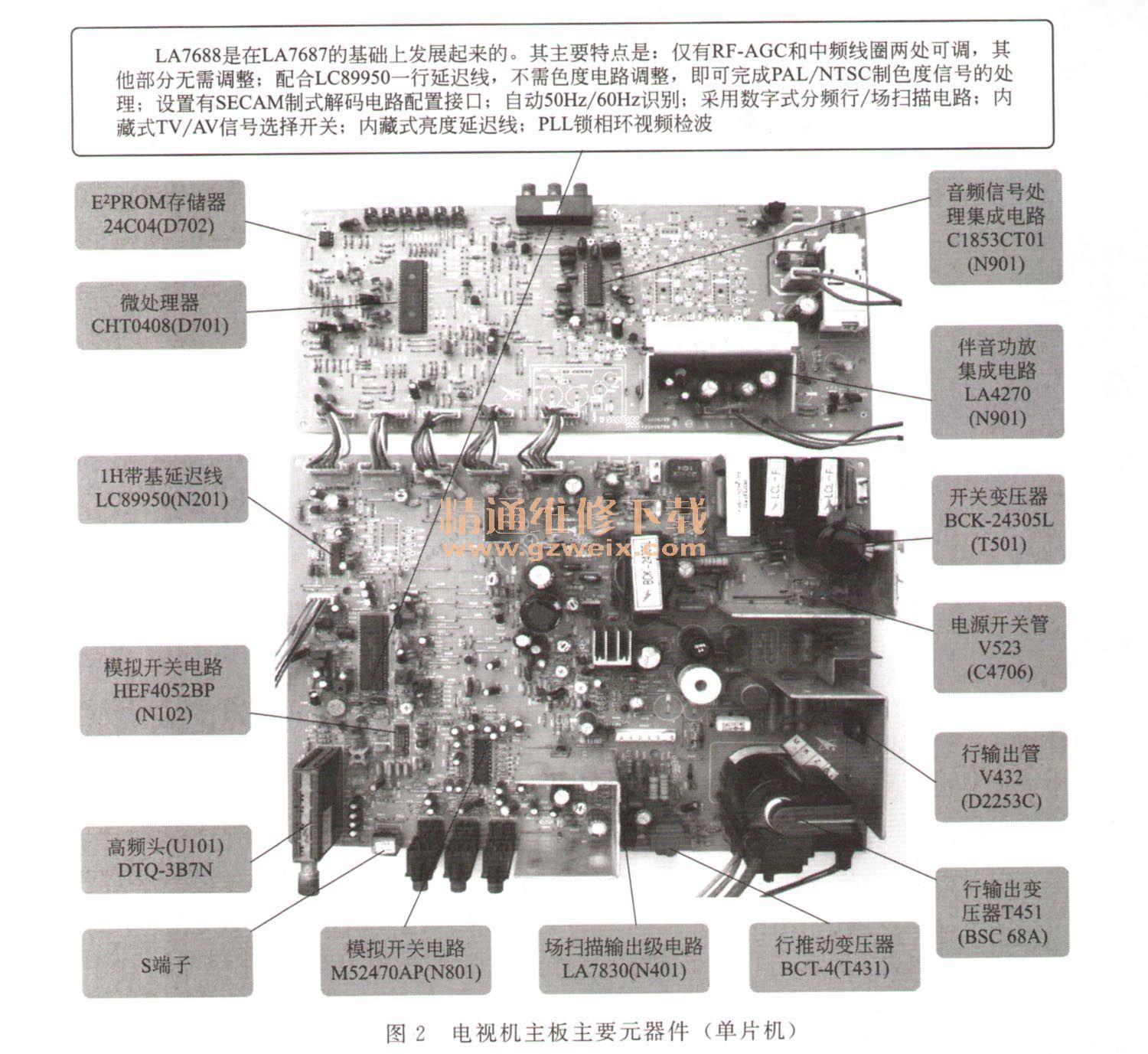

    电路板是用来处理各种信号的部件。不同型号的彩色电视机，电路板的数量不等，少则一两块，多则有五、六块，各电路板之间通过线缆相连。电视机的电路和大部分电路元件，如高频头、高压包、主要的集成电路等都安装在一块较大的主电路板上，称为主机板（简称主板），由于它处于电视机的中心位置·，因此人们也将它称之为机芯。安装在显像管颈部的那块电路板，称为显像管尾板（或显像管底板，或视放板）。有些机器将开关电源部分单独做成一块电路板，称为电源板，有些机器将微处理器、本机操作按钮、遥控器接收头等单独做成一块电路板，称为遥控板或电脑板。有些机器将音／视频输入、输出电路单独做成一块电路板，称为音／视频板。图2为单板结构的主机板，除了显像管电路外，主机所有元件都安装在一块印制板上，机内连线极少，整机结构紧凑，也方便维修。通过看图可认识色电视机电路中的主要元器件。


    二、CRT彩电的电路组成与单元电路的作用
    彩电和黑白电视机都是将发射台送来的全电视信号接收后，进行一系列处理，恢复原来实际景物的图像和伴音的。彩电和黑白电视机不同的地方是，接收处理的电视信号除包括黑白机接收处理的亮度信号和复合同步、消隐信号及伴音信号外，还要接收处理反映景物的色度信号及色同步信号，因此，彩电除具有黑白机所必须具备的一套处理电路外，还应具有处理色度信号所特有的一套电路，如色度解码电路、彩色显像管及其附属电路等。由于对黑白电视机已经熟悉了，故在以后的章节中，在黑白电视机的基础上，利用类比的方法，重点介绍彩色电视机与黑白机不同的电路和指标要求。
    彩电除处理色度信号的电路因彩色制式的不同而有区别外，其他部分基本相同。彩电经过几十年的发展，其控制方式已经从早期的手动控制发展到了现在的遥控，目前的各类彩电都是采用遥控的方式。下面仅以我国采用的PALD制（以下简称PAL制）为例，介绍遥控彩色电视机的电路组成。

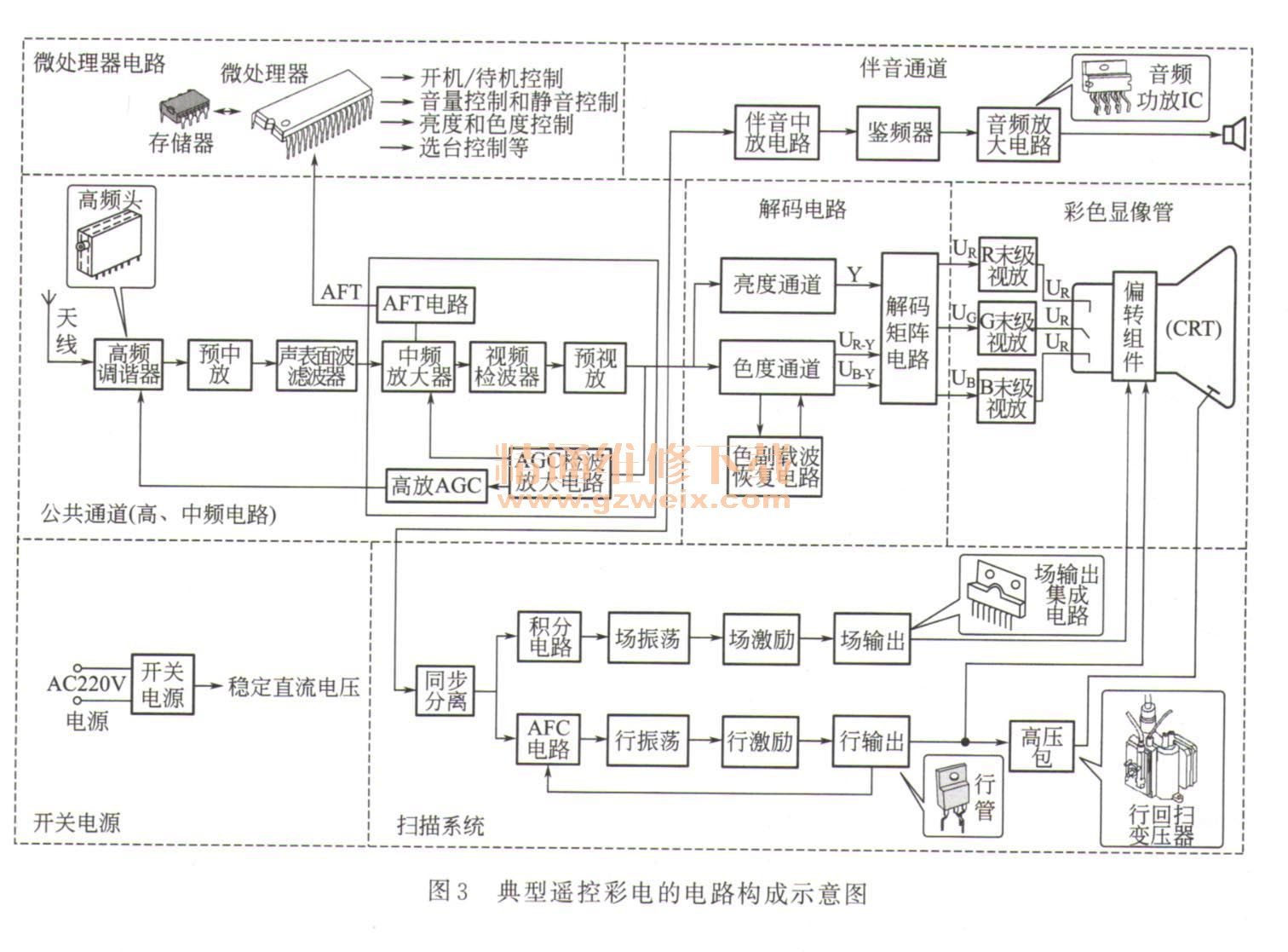

    图3是PAL制遥控彩色电视机的组成框图。遥控彩色电视机的电路按照它们的功能大致可以分为公共通道（包括高频调谐器、中放通道）、解码电路、伴音通道、同步分离和行场扫描电路、显像管供电电路及视放电路、电源电路和微处理器电路七大部分。彩色电视机与黑白机相比，多了解码电路，并采用了彩色显像管，遥控彩色电视还多了一个遥控电路。

    1．公共通道
    公共通道的任务是对天线接收到的高频电视信号进行选频、高放、变频和中放，然后解调出彩色全电视信号和6. 5MHz第二伴音中频信号。该通道电路包括高频调谐器、中频放大器、视频检波器、自动增益控制（AGC）电路、噪声抑制（ANC）电路、自动频率控制（AFT）电路等。
    2．解码电路
    解码电路的功能是从彩色全电视信号中还原出三基色信号来，以便激励彩色显像管呈现出彩色图像。该电路工作性能的好坏直接关系到能否重现彩色图像和重现彩色图像的质量。整个彩色解码电路由四部分组成：即亮度通道、色度通道、副载波恢复电路及解码矩阵。其中亮度通道又叫视频信号处理电路，色度通道与副载波恢复电路主要是为了从逐行倒相正交平衡调幅色度信号中正确解调出UR-Y、UB-Y色差信号来。解码矩阵形成UG-Y的色差信号后，由三个色差信号和UY信号共同作用还原出三基色信号。
    3．伴音通道
    这部分电路的功能是放大限幅第二伴音中频信号和从调频的第二伴音中频信号中解调出音频信号，并将音频信号放大后，驱动扬声器发出声音。彩电的伴音通道是由伴音中放、鉴频、音频放大等部分组成。
    4．扫描系统
    扫描电路主要功能也是提供电子束扫描所需的与发送端同步的偏转电流和供给显像管各极及整机部分电路所需要的高、中、低电压。所不同的是，彩色显像管一般屏幕较大，所需的偏转功率也较大，各电极要求的电压更高，这就使得彩电中行、场输出级供电电压大大升高。为了提高场输出电路的工作效率，加入了泵电源电路，并且对行输出管和行输出变压器提出了更高要求。行输出变压器不仅为显像管的高压阳极、聚集极、加速极供电，而且部分彩电行输出变压器产生的行逆程脉冲经整流、滤波后得到的电压为场输出等电路供电。为了提高工作的可靠性、安全性，许多彩电还设置了过压、过流保护电路和X射线保护电路。而大屏幕彩电为了消除光栅的枕形失真，还设置了枕形失真校正电路。
    5．图像重显部分
    图像重显系统包括末级放大器、显像管及其附属电路。
    末级视放电路有三个视放管，分别放大三个基色信号UR、UB、UG。在一般的彩色电视机中它们不仅具有末级视频放大的作用，还兼有基色矩阵的功能。
    显像管必须采用彩色显像管。彩色显像管有红、绿、蓝三个电子枪，需要三个基色信号加到它的阴极，这样它才能在荧光屏上显示彩色画面。
    显像管附属电路主要有光栅几何畸变校正电路、白平衡调整、色纯度调整及自动消磁电路。其目的都是减小各种失真及干扰，使彩色显像管重现出逼真的彩色图像。
    6．电源电路
    电源电路的功能是为整机电路提供工作电压。彩电电源电路全部采用了开关稳压电源，220V交流市电直接加到整流电路，经整流滤波后获得约300V的直流电压。此电压送到开关振荡电路，开关振荡电路工作于开关状态，它输出矩形脉冲电压，经整流滤波后变成直流电压输出，为各部分电路提供工作电压。
    目前，彩电的主电源要求直流电压达到110～120V，大屏幕彩电要求达到130～145V。
    7．微处理器电路
    微处理器电路主要功能有调谐选台、音量和静音控制，亮度、对比度、色饱和度控制，屏幕字符显示，电源开／关机以及指示灯控制等。该电路主要由微处理器（CPU）、存储器（E2 PROM）、接口电路、遥控接收头以及红外遥控发射器组成，其中微处理器（CPU）是整个电视机的控制中心。对遥控彩电操作控制有本机键控和遥控两种方式。本机键控是由电视机面板上的各功能键来操作的，当按下面板上的控制键后，其产生的键扫描信号送到微处理器CPU，微处理器在预定的程序指挥下，首先对控制信号进行解码，识别出控制种类和内容，据此发出相应的控制信号去调整电视机。遥控操作时，通过遥控发射器来控制电视机的工作。发射器将各个不同功能意义的遥控键的位置信息编为不同数值的二进制代码，并调制在高频上，变为一串红外光脉冲信号，经接收头放大、整形、检波后送到控制中心微处理器，以后处理过程与本机键控相同。
