例9：一台TCL -2509Z彩电，行幅缩小且枕形失真。
    分析检修：该机枕校电路见图4。开机测得Q1403 （D 1499）集电极电压为54V，大幅偏高。实修发现Q1403损坏率较高，在更换时一定要用正品元件，因为此管正常工作时温度较高，在热天触摸该管的散热片有烫手感觉。将Q1403换新后故障排除。

    另外，在TCL大屏幕总线彩电中，因枕校管与散热片的固定螺丝未拧紧，从而导致其散热不良，进而损坏该管的故障也较多，值得注意。

    例10：一台TCL-2952彩电，行幅扩大且枕形失真。
    分析检修：该机枕形校正电路见图4。开机测得枕校管Q1403的集电极的直流电压为4.6V，严重偏低。为快速查出Q1403集电极电压偏低的原因，于是短路Q1404的e、b极，使Q1404、Q1403同时截止，测量发现Q1403集电极电压未升高，于是检查校正电压形成电容C1451，取下测量发现其已无容量，将其更换后，光栅恢复正常。此时再测Q1403集电极电压，已上升为23 AV。

    例11：一台海信HDP29020彩电，枕形失真。

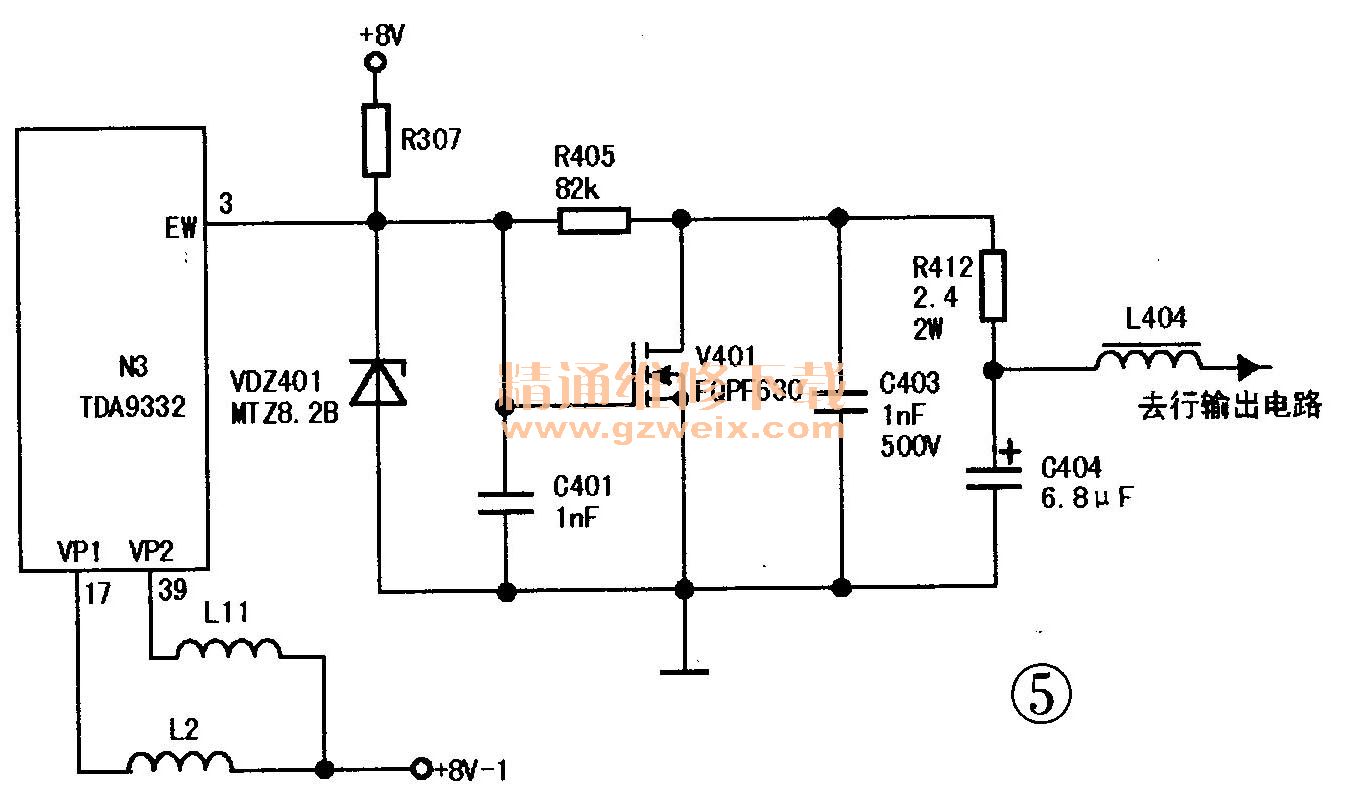

    分析检修：此机芯的东西枕校信号是从TDA9332的③脚输出的，然后送到V401的G极进行放大，如图5所示。与TDA9332的③脚连接的元件只有一只39kΩ的电阻R307，测其阻值正常，测量TDA9332的③脚对地电阻值为2kΩ，怀疑TDA9332有问题，更换TDA9332后，测量其③脚对地电阻值为6 kΩ，通电开机，故障排除。

    例12；一台海信DP2999彩电，热机行幅小，枕形失真。
    分析检修：此机冷开机正常，开机收看观察约7分钟左右故障出现。首先测量TDA9332H的供电电压，见图5，发现其39脚为7.95V，正常；17脚却为6.26V，明显异常。17、39脚分别通过L2、L11接＋8V－1电压，39脚供电电压正常，说明＋8V－1电压正常，给17脚供电的电感L2损坏的可能性很大。开机时用手摇动电感L2，故障没有出现，这说明L2引脚无接触不良问题，于是怀疑L2性能不良，更换电感L2后长时间试机，故障再未出现。
