康佳TM系列机器常见型号有P28TM319,P28TM520 ,P28TM529,SP29TM520,SP29TM529等。该系列彩电的电路组成如图1所示，采用Pixelworks公司开发的超级数字单芯片PW 106对音、视频信号迸行数字处理和变换，并对整机运行进行控制（PW 106，采用BGA封装，可输出数字RGB信号和LVDS信号，国内外很多公司也把该芯片用在液晶或等离子电视中）；采用PW9010作为视频D/A转换器，采用东芝公司的TB 1307FG负责视频输出及行、场扫描。

一、信号流程分析

      1．图像信号
    从中放集成块N101（LA75520）⑤脚输出的TV视频信号，首先送到电子开关UD 1（P15 V331）⑤脚，在内部与AV端子输入的三组信号进行切换后，从⑦脚输出的CVBS信号加到主芯片UD2 （PW 106）视频输入端T3上，分量信号和VGA信号分别从PW 106的T5,Y3引脚输入；UD2在内部经过信道选择、视频解码、ADC、去隔行、格式变换、3D等处理后，将10bit的R,G,B数字信号经过显示口送给UD4（PW9010）进行视频数模转换，再从UD4的47、50、53、65、66脚输出模拟RGB信号和HS,VS（行场同步信号），送到U1（TB1307FG）的①、②、48、③、④脚，最后由U1进行色度、亮度、饱和度等一系列处理后，从其36、37、38脚输出RGB信号，送给视放板上的LM2426 （N501）进行视频宽带放大，最后驱动电子枪工作。

    2．音频信号
    音效处理集成块N202（R2S15900）由②脚和27脚、③脚和26脚、④脚和25脚、⑤脚和24脚组成四组输入通道开关，分别与输入的TV （N202解调后从24脚送出）、AV 1,AV2,AV3音频信号连接。CPU通过总线通讯控制方式，在N202内部对音频信号进行通道选择、电子音量均衡、立体声扩展等处理后，再从其11脚和19脚输出送给N201（TDA2616）的①、⑨脚进行功率放大，最后驱动扬声器发声。

    【提示】该系列彩电工厂菜单进入方法如下：按用户遥控器上菜单键1次，在主菜单未消失前，连续按回看键5次，屏幕上显示“FACTORYMENUI”字符表示进入了工厂菜单。这时按遥控器上的回看键翻页，按频道＋／一键选择项目，按音量十／一键修改项目数据。按遥控器菜单键即可退出工厂菜单。

二、软件升级方法

    该机芯彩电的软件升级有对数字板单独升级和对电视机直接升级两种方法，这两种方法的本质均相同，就是给数字板上的FLASH存储器写入数据，下面介绍其具体操作方法。

    1．选择升级工具

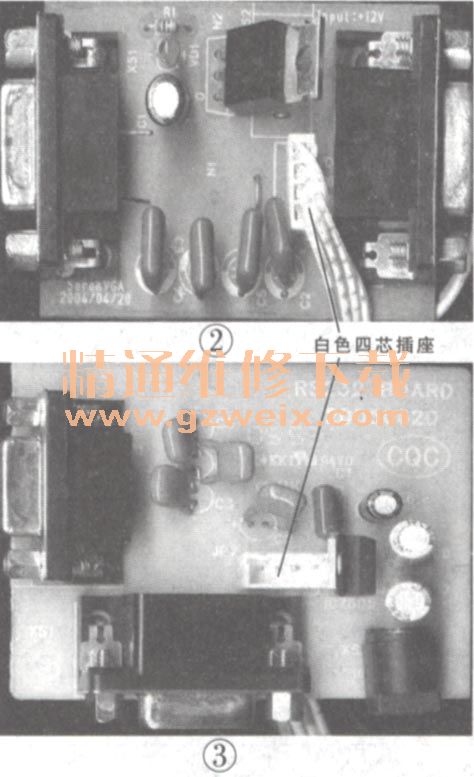

    该机芯升级工具应选用PW或GENESIS方案的升级板，如图2、3所示。该工具的9针RS232插座与电脑的RS232接口相连，白色四芯插座（引脚功能是＋5V,RXD,TXD,GND）通过排线与彩电数字板上的升级端口相连。

    值得一提的是，若用市售多功能的升级工具对此机升级，易出现升级不成功现象。另外，若电脑上没有RS232接口，可买一条USB转RS232的转换器进行连接。

    2升级工具与数字板的连接

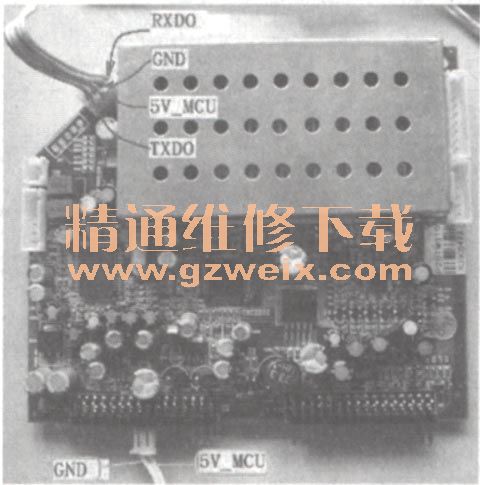

    将升级工具的＋5V,RXD,TXD,GND点与数字板上的JP2插座对应接上，如图4所示。连接时，先接好＋5V与GND线，RXD,TXD线对应连接，若升级失败，则调换RXD, TXD线。

由于升级时需通过MCU才能向FLASH存储器写入新数据，因此需给MCU供电，具体方法有两种：一是单独给MCU外加一个＋5V的电源，接到数字板的5V－MCU端上；另一种方法是将升级工具上的7805加个散热片，用升级工具输出的＋5V电压加到数字板的5V －MCU端上。不论采用哪种方法，均要求所用电源的功率足够，因为MCU功耗较大。
