一台SV-2128型山水牌纯平彩电，有光栅，无图无声，但AV输入图声正常。

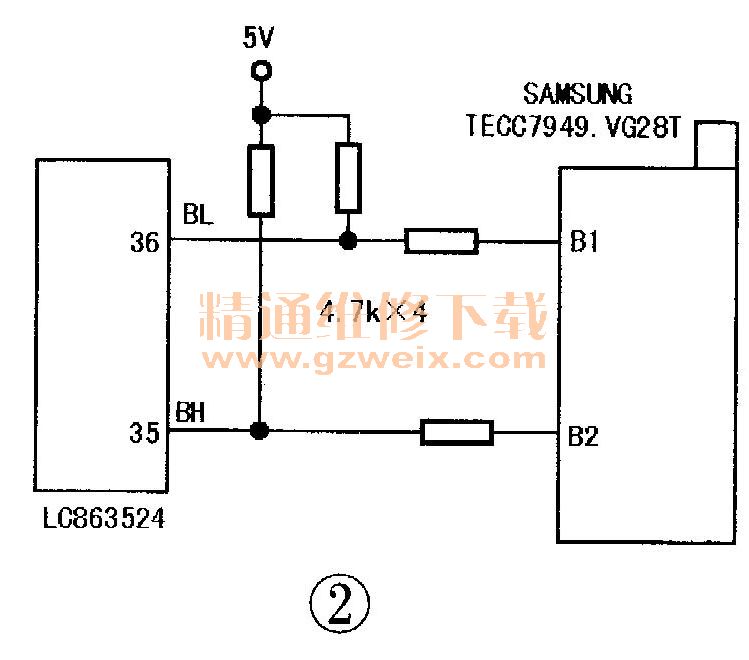

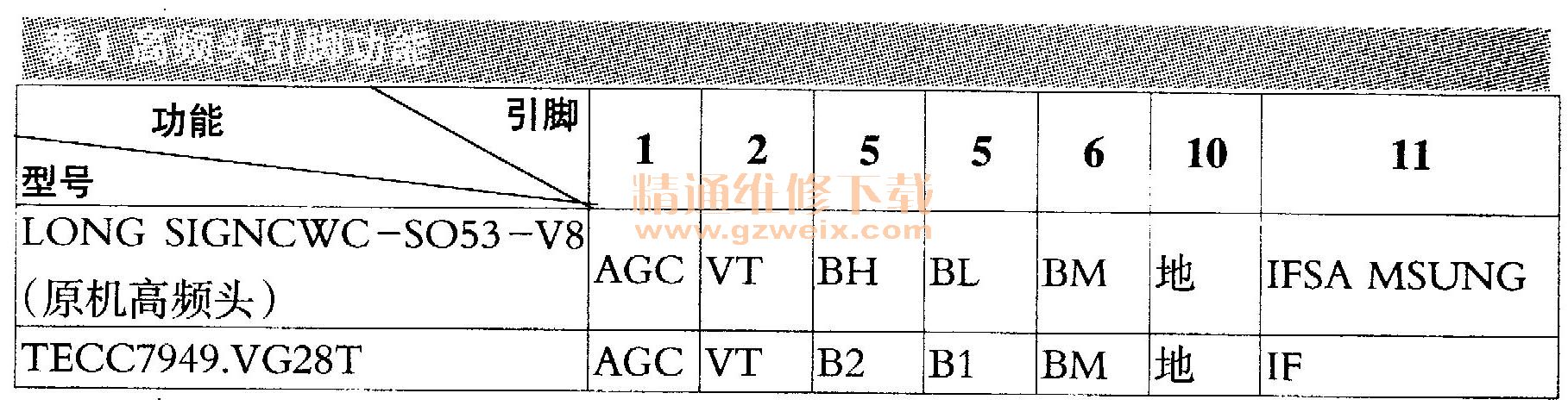

    分析检修：经查5V供电的高频头损坏，型号为CWC-6053-V8。本机采用超级芯片8893CPCNG6UR。该高频头引脚功能见表1，部分电路如图1所示。由于未购到原机高频头，决定代换。查找手中的各种高频头，最后在一块拆机的海尔彩电主板上找了一只型号为TECC7949.VG28T的高频头，相关电路如图2所示。对比两只高频头的引脚位置、电压、功能基本一致，唯有④、⑤脚外围电路有一点区别，应该可以代换。



    装上机后自动搜索，发现L、H段收不到全部的有线电视信号，U段无台，并且L段与H段的频道正好相反，即本应在L频段上的台却在H频段上，在H频段上的台跑到L频段上，看来是电脑发出的控制指令与所换高频头不一致。
    从U频段收不到台看，原机高频头在电脑块①、②脚均输出高电平时V104、V105都导通，将L、H频段转为低电平，U频段才能正常工作。新换的海尔彩电高频头需在35脚、36脚均输出高电平时，即B1、B2脚都为高电平时，U段才能正常工作。看来该高频头用在本机上时，应把三极管V104、V105去掉，再用两只4.7 kΩ电阻接在V104、V105的b、c极上，同时用两只22kΩ电阻换下R939、R940，使接收U频段信号时，B1、B2均为高电平，按上述方法改动后U频段节目正常。

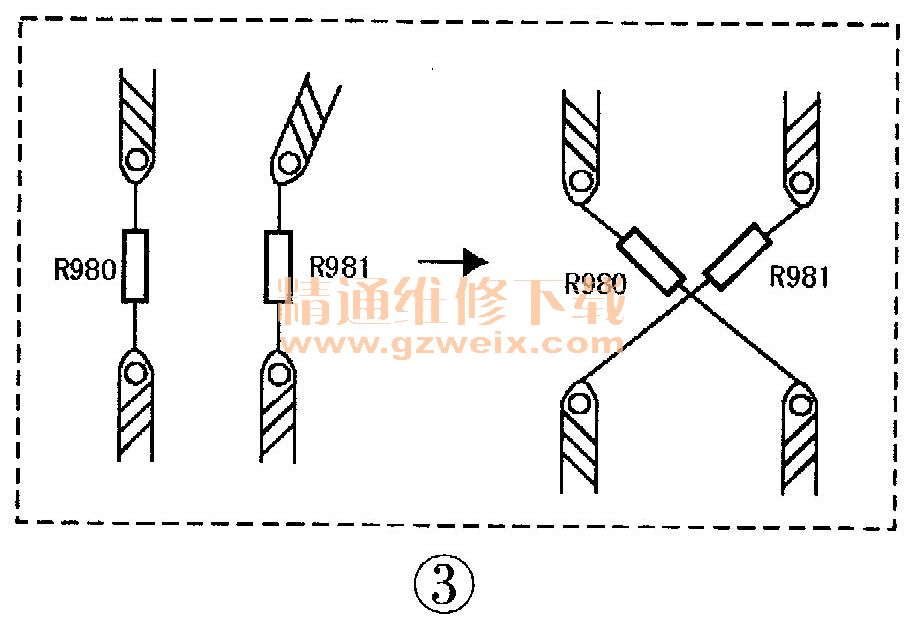

    对于L、H段节目相反的问题，调换一下L、H段的接脚位置即可。笔者采用的方法是将电阻R980、R981交叉焊接，如图3所示，最后经自动搜索所有的有线电视节目都收到，一切正常。

    小结：由于高频头的型号众多，种类不一，损坏后很难购到原型号的，这就要求我们分析电路后找出类似的高频头，通过改动电路达到修复机器的目的。
