液晶电视黑屏是指屏幕上无光栅，这是液晶电视最常见的故障。液晶电视屏上显示图像需要两大电路支撑：一是逻辑TCON板正常工作，二是背光源要提供动力满足背光灯工作发光。这两大条件之一出现故障均将出现黑屏或隐约暗光，我们将此现象通称作“黑屏”。本文就液晶电视黑屏原因及维修方法给大家介绍。

    一、逻辑板正常工作条件及故障检修
    1．屏供电电压
    主板送入逻辑板供电电压，也叫“屏供电电压”。该电压受主板控制系统控制，通常在开机过程中由控制系统输出，此路电压未送入TCON板，TCON板将不会工作，液晶屏组件中TFT晶体管不会工作，部分背光通过液晶层，屏幕上会隐约有非常微弱的光，即暗光现象。如果整机有伴音而无图像，应首先怀疑屏供电，包括TCON板。
    主板屏供电电路通常由控制系统输出控制信号控制P沟道耗尽型MOSFET管或由IC内置两只P沟道MOSFET管导通和截止来实现，见图1和图2。

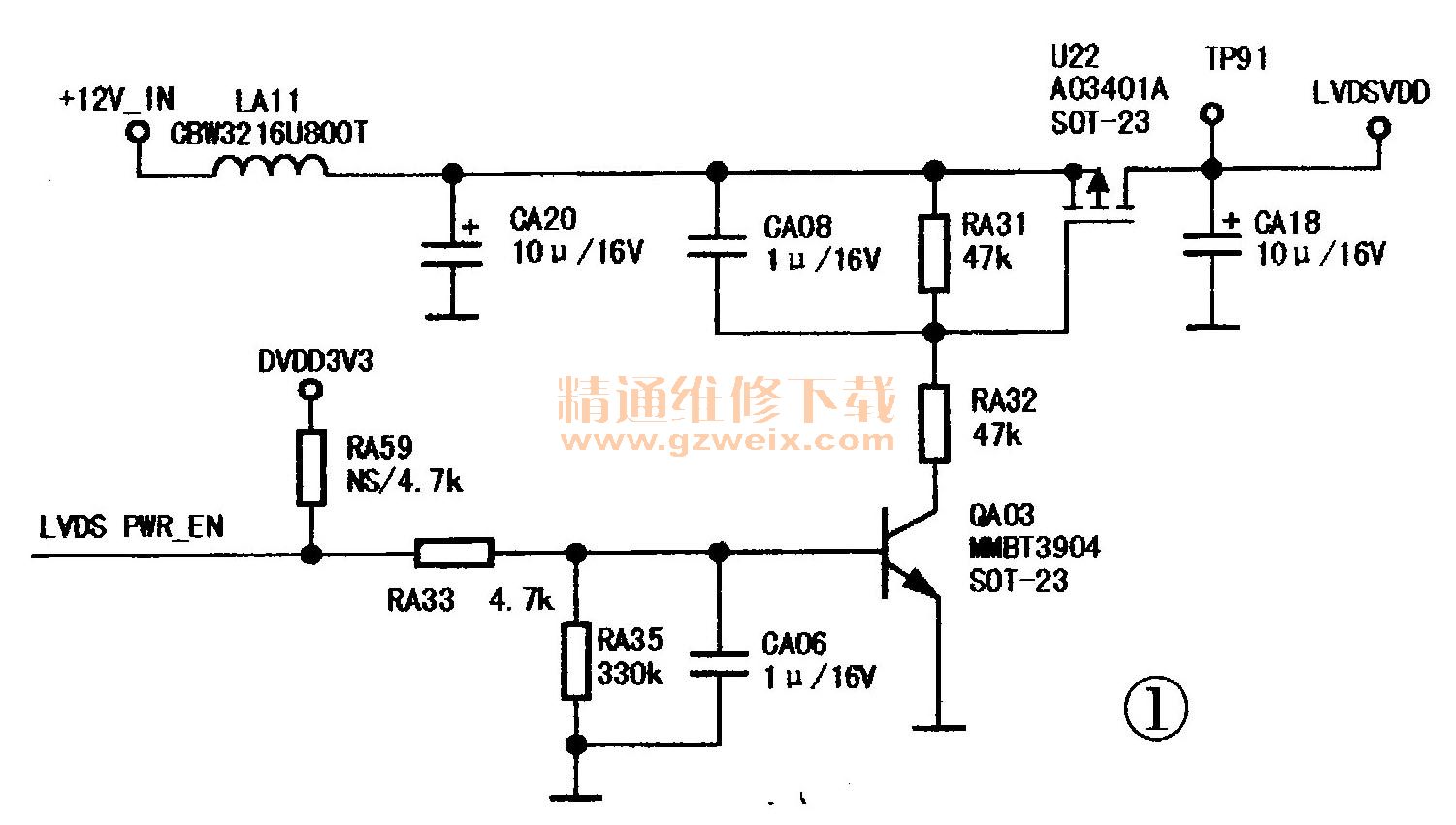

    图1电路，在开机过程中，控制系统送出高电平控制信号使QA03饱和，从而使U22栅极G电平拉低，U22的S、G极正偏而导通，U22的S极所接电压通过S、D极给屏TCON板供电。U22在此起开关、隔离和功率放大作用（由于屏工作电流较大，故此部件不能随意替换型号或短接S、D极，否则导致主板损坏）。上屏电压低或无，不只是U22 、 QA03这样的元件异常，还可能是LVDS PWR -EN控制信号从控制系统输出到达QA03基极的通道有故障，也有可能是CA18这样的滤波电容性能差或周围元件变质引起。

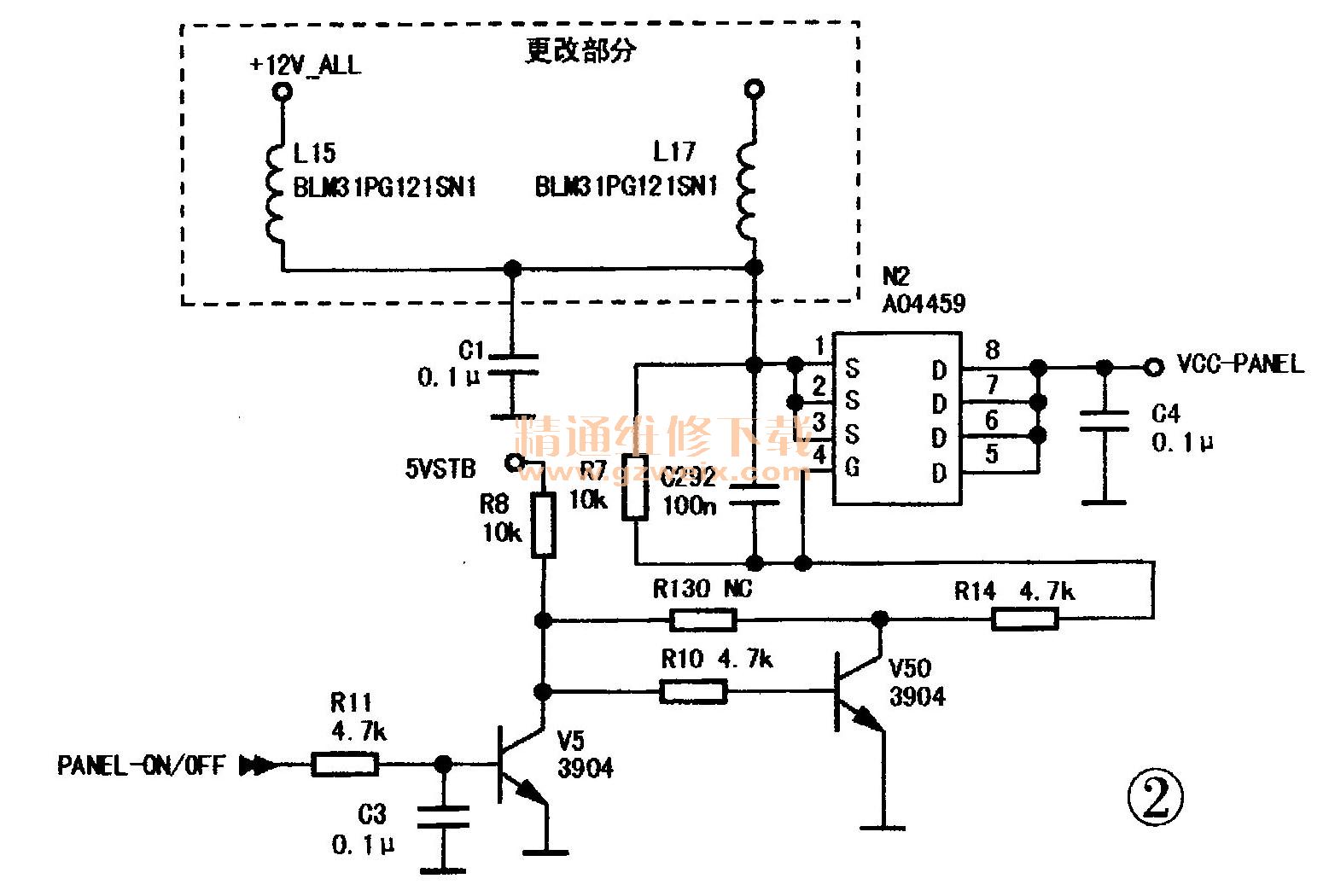

    图2是液晶电视主板供逻辑板工作的另一种供电电路。这种电路在液晶电视主板电路中较常见。与图1区别在于，供电开关控制部件由内部集成两只P沟道MOSFET管的IC部件代替。工作原理与图1一样，要求N2的④脚G极电压要低于S极，工作时要求控制G极的NPN管是饱和状态即可，为此要求该电路的控制系统须输出低电平，否则整机将出现黑屏。如果N2的④脚因为电路有故障，使S、 G极间不能正向导通，同样将出现黑屏。如一台海信TLM32E29型机（主板编号为RAS7.820.1598 ），黑屏无字符。开机背光亮，测TCON无12V、测量供电控制电路N2 （AO4459）的⑤脚一⑧脚没有输出，①脚一③脚有12V供电，④脚外部控制三极管V5和V50控制正常，而④脚电压为0V，显然12V经R7给④脚供电出了故障。检查R7开路，更换R7后故障排除。
