二、背光未亮引起的黑屏原因及分析
1．背光电路保护电路或振荡电路不工作
此类故障表现为有伴音、逻辑板工作，但背光不能正常点亮。这样的故障我们通常叫做背光电路有故障。液晶电视屏上要有图像显示，需要背光源电路给LED灯串或CCFL冷阴灯管提供供电，CCFL灯管或LED灯串发光，光经屏内光学部件到达液晶层，再经逻辑板对LVDS信号分解成驱动屏上TFT管对应位置的液晶分子改变排列方向，光源透过此处液晶分子滤色膜在屏上形成像素点，利用人眼分辨有限和眼睛混色原理，在屏上形成彩色图像，故液晶电视黑屏要首先观察背光是否亮，判定方法是直观屏组件后部一些漏光孔便知。漏光孔见不到光，证明背光电路有故障。其故障原因可能因为背光电路自身引起，也有可能是主板送来的控制信号不正常，也有可能是电源送入背光电路的电压不正常等原因所致。

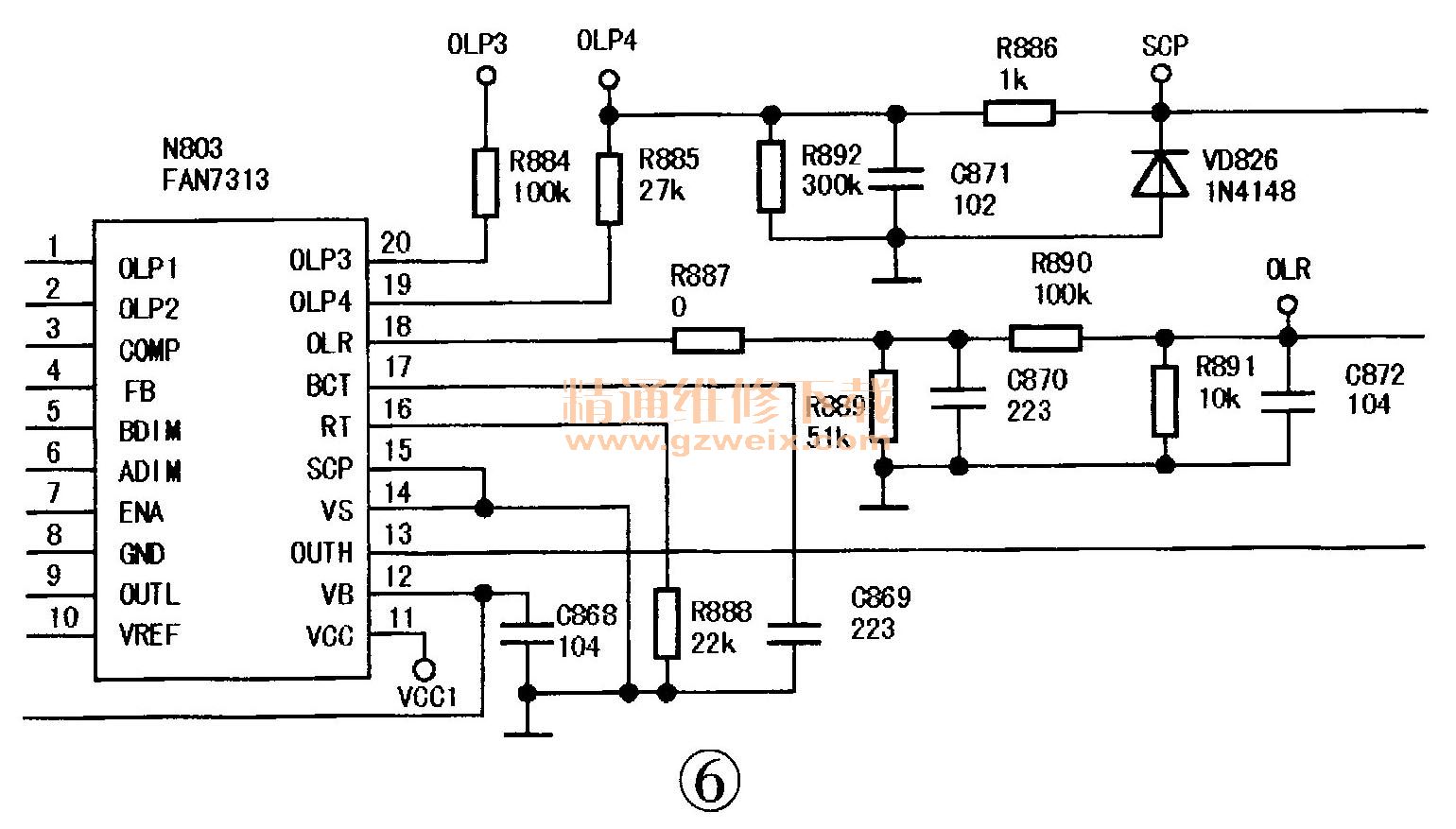

如海信TLM26E58型电视开机显示LOGO画面后便无光，伴音仍正常。测电源送往主板的各路电压正常，测主板去TCON板的信号也正常，由此推断故障在背光电路。测主板送给背光板的背光开关信号及背光调光信号正常，该机使用的是海信自产背光电路与开关电源于一体的电源板。背光振荡控制芯片为飞兆公司的FAN7313，测量IC供电脚正常，后检测IC18～20脚外接保护电路时，发现19脚过流保护电路的电压在启动瞬间为0.75V（正常应为2.5V左右），说明过流电路起控。通常情况下可断开外接电阻R886判定，如果断开光栅出现，则需检查18、19脚外部电路，否则与IC其他电路有关。后检查发现18脚过压保护电路对地滤波电容C872漏电，将其更换后机器恢复正常，相关电路见图6。这种因背光电路引起的黑屏故障比例是较高的，平时多积累各种背光振荡控制IC资料便能正确判定。
其次，主板送往背光电路的控制信号如背光启动BLON/OFF或背光亮度控制信号，二者之一不正常也会引起黑屏，此时伴音正常。主板送往背光电路的控制信号电压应超过3V才能满足背光电路工作条件要求。维修时可以模拟两路控制信号的电平值来实现，断开主板接背光电路的两路控制信号通道，再将电源送往主板的5V通过20kΩ电阻分别接入两路控制脚便可。

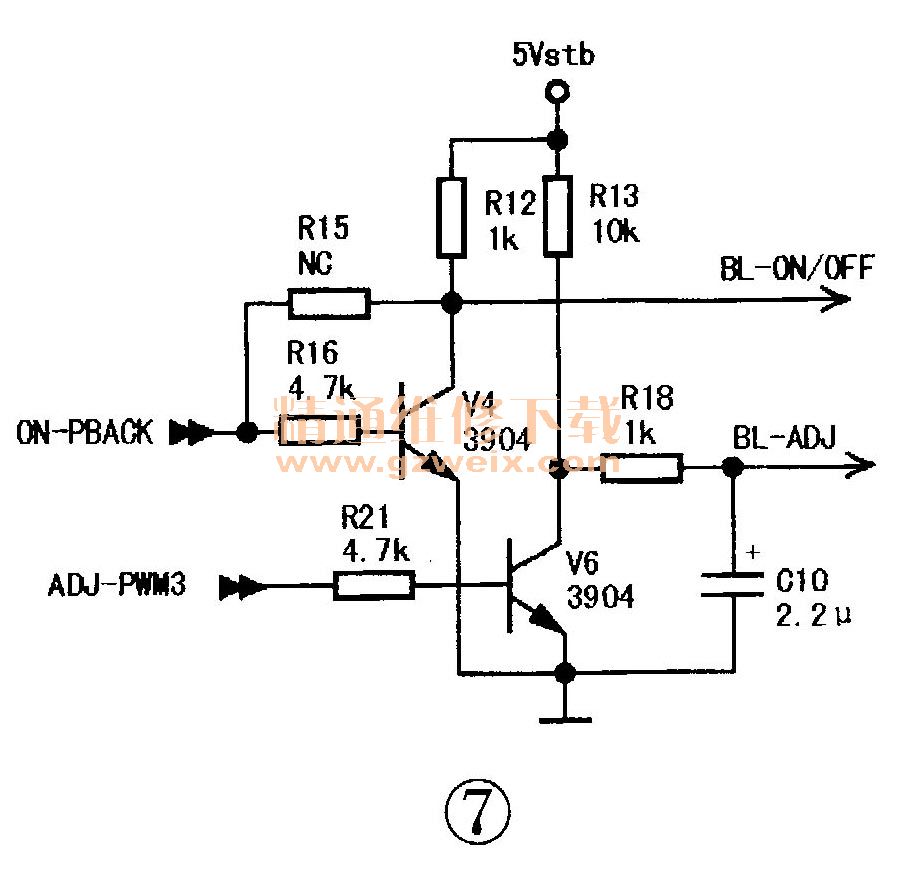

如海信TLM26E29型液晶彩电，冷开机黑屏，背光不亮，但每次开机后电视机可正常收看。冷态测量电源各路输出正常，测主板背光开关信号仅0.5V，不正常。该信号为主芯片输出经三极管反相从C极输出。用一只20k电阻从5VM接到该脚，背光出现，由此判断故障在背光控制电路。检查主板此路控制电路元件，发现V4上拉电阻R12变质，更换R12后故障排除，见图7。
