背光控制电路故障有时是因为送入V4或V6基极的通道电路信号中断引起。由于控制信号从控制脚输出后经过多层板走线，通道中孔不通或漏电控制不正常，都会出现黑屏。

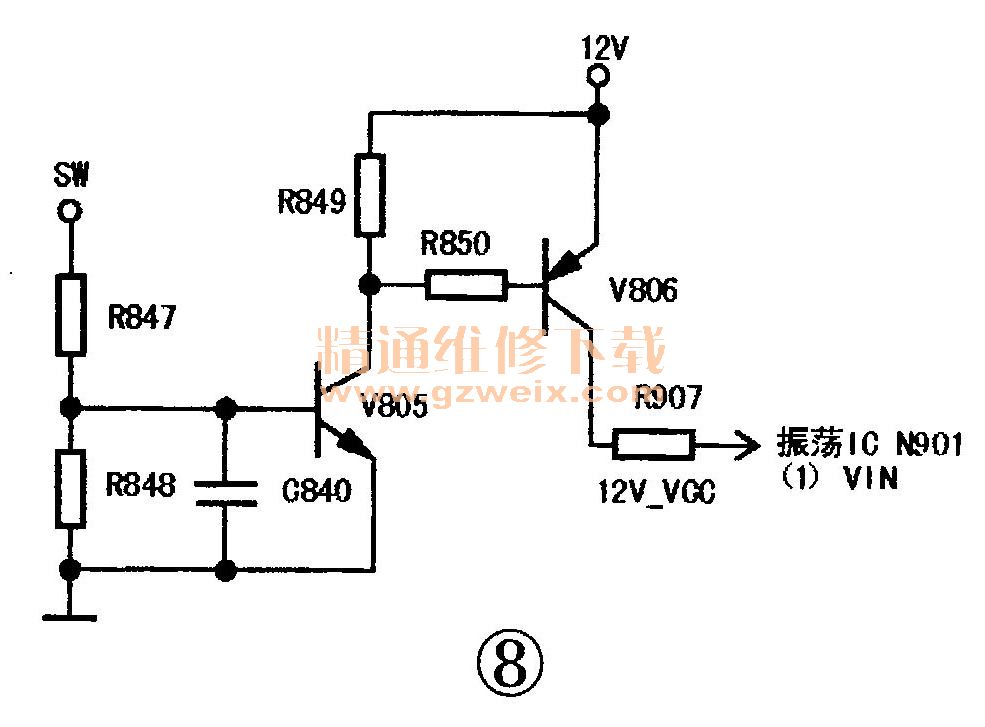

    主板送往背光电路板的两路控制信号通常接振荡电路或控制LED灯串电流。背光启动BLON是作为振荡IC启动工作的使能信号，或作为振荡IC供电控制信号，见图8。电源组件送往背光电路的12V电压要送入N901 、需主板送入SW背光启动信号（高电平）使V805、V806饱和导通，这样12V通过V806接入N901，故主板SW信号不正常或V805、V806不正常都可能导致N901不能启动振荡，从而出现背光不能点亮黑屏故障，所以逆变电路引起的黑屏故障要检查电源送入的电压及主板过来的两路控制信号，以及逆变电路自身振荡和控制电路等。又如海信TLM37V86K型机，开机屏亮马上就灭，测电源5V、12V正常。此电源板为二合一电源，怀疑背光部分电源损坏。检测逆变器T919、T910、T911，发现T909明显较其他几个小，替换后故障排除。

    2．电源工作异常
    电源无供电送往逆变电路，或提供给逆变电路的供电低于正常值等原因都会导致逆变电路不工作或时工作时不工作。如遇到电源输出电压异常，则按电源故障进行检修。如一台海信TLM2633N型电视开机背光闪烁一两分钟后保护而黑屏。该情况说明主板控制正常，背光闪烁一两分钟后无输出说明背光源驱动板因某些原因保护关掉输出。因该机使用海信自主研发的二合一电源板，背光驱动N803使用FAN7313，该芯片外围有着非常齐全的保护电路，如18脚过压检测、19脚过流检测。先短路R889（相当于将18脚接地），使过压检测功能失效，此时背光点亮，说明故障在过压检测电路。对灯管供电形成电路检查，发现功率部分390V供电不稳定，在380V～383V波动，怀疑PFC电压不稳定引起。检查PFC电路，发现电容C810已经没有容量。更换C810后PFC电压恢复为稳定的385V。恢复原电路后通电试机，故障排除。
    以上说明PFC电压不稳定会引起背光闪烁甚至背光不亮。PFC电压不稳定有时还会导致自动关机故障，故整机工作异常时，除测电源送往主板和逆变电路的各路电压外，还应重点测量电源PFC电压及电源送出各路电压的滤波电容的质量。
