海尔L37K1型液晶彩电技改方案两例
来源:本站整理  作者:佚名  2015-07-11 07:30:03

    海尔L37K1型液晶彩电是一款销量较大的“家电下乡”机型,采用MST742机芯,配用LC370WXE-SBV 1型液晶屏,以及力铭0094001263D型电源板。
    故障现象1:二次不开机,并据用户讲:有时接通该机电源,家中空气开关出现跳闸现象,且用手接触彩电的挂架时有触电的感觉。
    分析检修:从用户的叙述看,该机存在漏电现象,决定先拆开后壳查找漏电点。仔细观察机内电路板后发现,该机后壳上一块用于壁挂固定的金属体已与电源板上的散热片相碰,如图1所示。

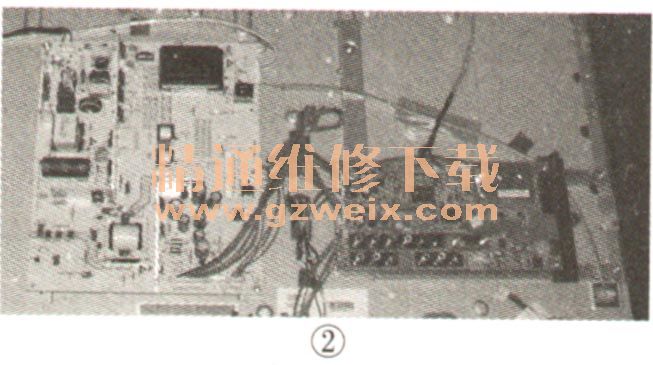

    移走后壳后试机,能二次开机,且图像、声音均正常。分析后认为,此机因漏电从而产生较强干扰,导致二次不开机。观察电路板的安装位置后发现,只要改变电源板的安装方向,就可避免电源板的散热片与后壳相碰,具体操作如下:取下电源板上的四颗固定螺钉,将电源板旋转180°,如图2所示,然后用螺钉固定好电源板,并用绝缘胶带固定好相关连线。试机,故障排除。

    故障现象2:收台少,且个别台无信号,呈蓝屏状态。
    分析检修:该故障现象在L32RB、L32B1、L37F6等型“家电下乡”彩电中也常出现,其故障原因是这些机型的软件版本为1.6或1.7。实修此故障时,将彩电的软件升级到1.8版即可,具体操作步骤如下:
    1.先将升级工具与电脑、电视机连接好,如图3所示,然后给升级工具接上5V、 12V电源。

    2.运行ISP Tool 4.4.9.5.exe升级软件,先单击“Dis Con”按钮,接着单击“Connect”按钮,屏幕显示连接情况,最后单击“确定”按钮。
    3。单击“Device”按钮,在“SPI”一栏中选中“S25FL004A”并双击,如图4所示。

    4.单击“Read”按钮,选择需升级的程序文件,如图5所示。在操作时,要求升级软件文件名要正确,并注意核对校验和。

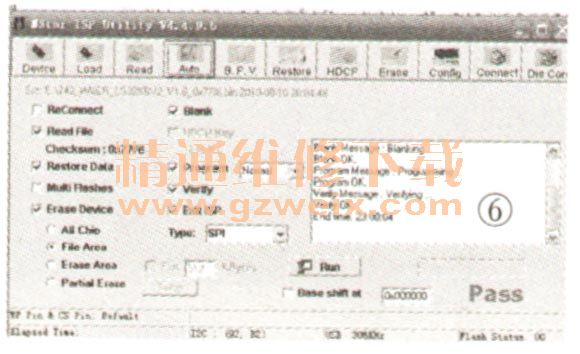

    5.单击“Auto”按钮进入升级界面,如图6所示,并按照图6对相关选项进行设置后,单击“Run”按钮开始升级。在程序的烧写过程中,只有界面右下角的“FlashStatus”状态显示为“00”,才表示烧写正常。另外,在升级过程中不得中途掉电。当界面右下方显示绿色“PASS”字符时,表示已完成升级。

    升级完成后,还需对电视机进行调试:一是对程序进行初始化,按遥控器上的“菜单”及数字键8、8、9、3进入工厂状态,选择“E2PADJUST”项,再按“音量+”键开始初始化。初始化完成后关机再重新开机即可。二是进行出厂设置,进入工厂状态后按“静音”键,将“POWER ON MODE”项数据设为“OFF”、“AGING MODE”项数据设为“OFF”。最后打开用户菜单,将“蓝屏”置于“开”。
