在液晶彩电中，各项控制功能以及声音、图像的处理均需按照一定的程序进行。程序是液晶电视的“灵魂”，主板上的CPU正是在程序的“指挥”下，实时“调动”相关硬件并控制其控制状态，以完成预设的功能。这里所说的程序就是常说的软件，它在液晶彩电中扮演着非常重要的角色。

    一、软件升级的原因
    如果液晶彩电缺少软件或软件数据错误，则会出现不开机、控制功能失效、死机或声音、图像异常等故障。在实际应用中，液晶彩电的软件升级的原因主要有以下三点：
    1．产品设计缺陷
    产品设计缺陷主要包括以下三个方面：一是原用软件不能完全满足该型机的功能要求，或者使用者的要求，这时可用软件升级的方法对彩电功能进行扩展；二是部分产品软件设计存在缺陷，如某些参数存在较大偏差，或变化范围较窄，致使该产品在部分地方或一些特定环境中使用时，图像、彩色或声音不正常，这时可用软件升级进行调整；三是因某些硬件参数选取时考虑不周而引发故障，这时可用软件升级对相关硬件状态进行调整，以减轻故障或消除故障。

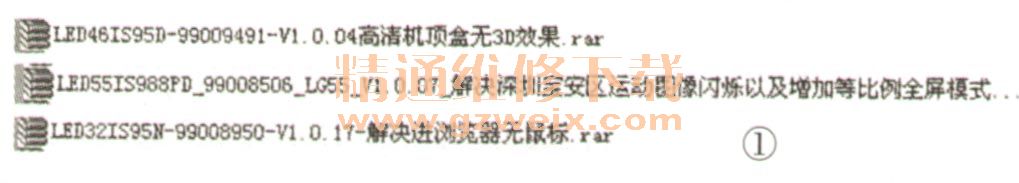

    由于不同品牌、不同机芯的液晶彩电的软硬件设计不尽相同，则设计缺陷所表现的故障现象也千差万别，如：部分台收不到，部分台无彩色，部分台有杂音，或输入某类信号源时图像异常等。一般来说，这类因设计问题而出现的故障，厂家一般会以技改方案的名义要求售后维修人员进行处理，其所用的软件升级数据对应特定机型及特定故障，如图1所示，不具有通用性。

    值得一提的是，有些软件升级并非电视机自身软硬件的问题，而是由使用环境造成的，例如某些地方有线电视信号不标准，从而导致部分电视机会出现无伴音、无彩色、图像闪烁等故障。
    2．更换主板或液晶屏
    主板输出的图像数据信号的格式与具体参数应满足液晶屏的要求，也就是说一款主板的软件中，部分数据与配用的液晶屏参数有关。换而言之，对于同一型号主板而言，如果配用不同型号的液晶屏，则主板的软件数据可能不同，这种情况常用版本号加以区分。因此，在实际维修中，若换用不同版本号主板或不同型号液晶屏，通常需进行软件升级，否则图像显示不正常。
    当然，在更换程序存储器（包括引导程序存储器和主程序存储器）后，需进行软件升级，否则会出现二次不开机或死机等现象。
    3．软件故障检修
    若原机数据丢失或错误，这时需进行软件升级，以排除故障。另外，在检修软件故障时，也可通过升级工具对存储器数据的读／写来判断主板上的CPU及存储器工作是否正常。

    二、升级工具简介

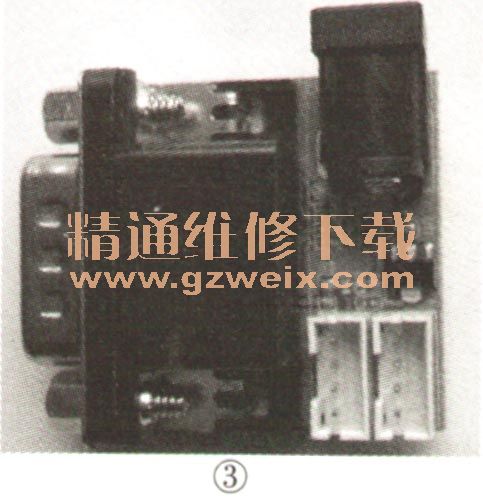

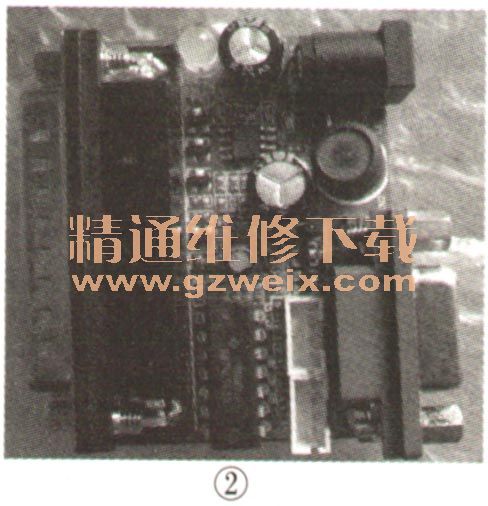

    在液晶彩电中，通过专用工具给程序存储器写入数据的过程就是常说的软件升级，这个专用工具就是常说的升级工具或写程器。目前，用于液晶彩电的升级工具有多种，从功能上看，有单一型的，也有多功能型的；从与电脑相连的接口来看，早期的多采用25针并口（又称25针打印机接口）或RS232接口（9针串行接口），分别如图2、图3所示，现多采用USB接口。



    值得一提的是，近年来生产的部分液晶电视支持U盘升级，即将装有升级数据的U盘插在电视机的USB接口上，然后按照一定的操作即可完成升级。在这种升级方式中，U盘也可看作一种升级工具。

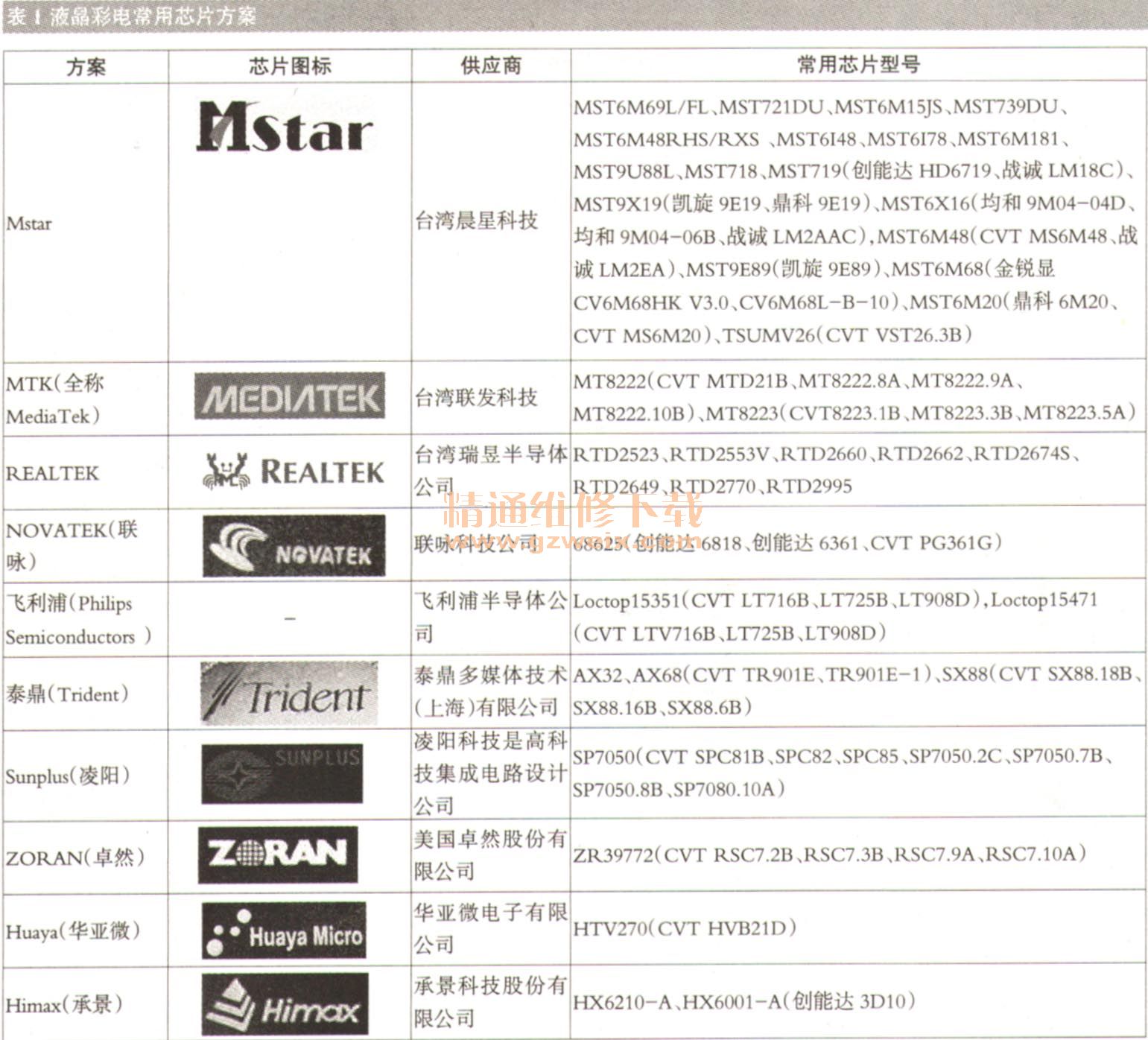

    软件升级时所需的烧写软件及其操作方法由芯片方案决定。也就是说，不管电视机的品牌与型号，只要其主板所用芯片方案相同，则它们所用的烧写软件与操作方法是相同的。液晶彩电常用芯片方案见表1。

在国产品牌液晶彩电中，主要采用Mstar、 MTK和REALTEK芯片方案，其中Mstar芯片方案用得最为广泛；在市售的拼装机及通用主板上，还采用NOVATEK（联咏）、Huaya（华亚微）等芯片方案。

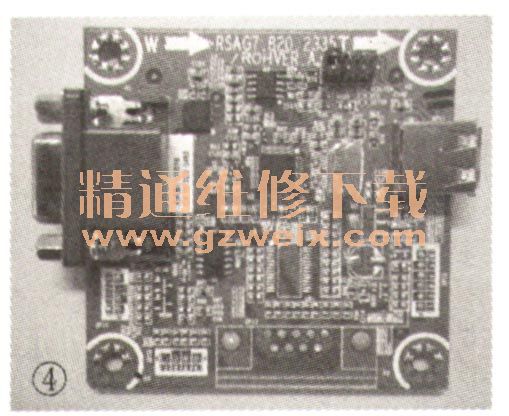

    由于电脑的25针打印机接口以及9针接口已经逐渐淘汰，故本文以一款采用USB接口的多功能液晶彩电升级工具为例进行介绍。该款升级工具如图4所示，可以对Mstar、MTK、REALTEK机芯方案的主板进行软件升级。板上的VGA接口是升级工具与电视机主板的连接口，USB接口是升级工具与电脑的连接口，JP1为芯片方案选择跳线帽。

    该升级工具上安装有两块信号转换芯片，其中，CP2102是将USB信号转换为RS232信号（TTL电平，适用MTK、REALTEK方案）；FT2232D是将USB信号转换为串行端口信号（即Mstar USB SerialPort信号，只适用Msta：芯片方案）。在使用前，应在电脑中先安装各芯片方案对应的驱动程序，否则无法进行升级操作。
    虽然用于液晶彩电软件升级的工具很多，但在使用前均须安装驱动程序，否则升级工具与电脑间无法进行数据通讯。另外，对于同一芯片方案的主板而言，无论采用哪一个具体型号的升级工具，它们的软件升级操作方法基本相同。下面分别对品牌彩电常用的三种机芯方案的软件升级操作方法进行介绍，供参考。
