三洋32CA828液晶彩电背光灯电路原理详解
来源:本站整理  作者:佚名  2017-05-27 12:18:09

    三洋32CA828液晶彩电电源+背光灯二合一板背光灯电路如图8-27所示,由两部分组成:一是由OZ9976GN(IC801)为核心组成的振荡控制电路,产生两路DR1和DR2驱动激励脉冲,去推动后级的升压输出电路;二是由推动变压器T802、MOSFET开关管Q801、Q802、升压变压器T801为核心组成的半桥式升压输出电路,将激励脉冲升压后产生近千伏的交流电压,将背光灯点亮。
    1.振荡控制电路
    背光灯振荡控制电路如图8-27的下部所示。以OZ9976GN(IC801)为核心组成,开关电源电路输出的12V电压为其供电,在主板控制系统的控制下启动工作,输出两路激励脉冲信号。
   (1)OZ9976GN简介

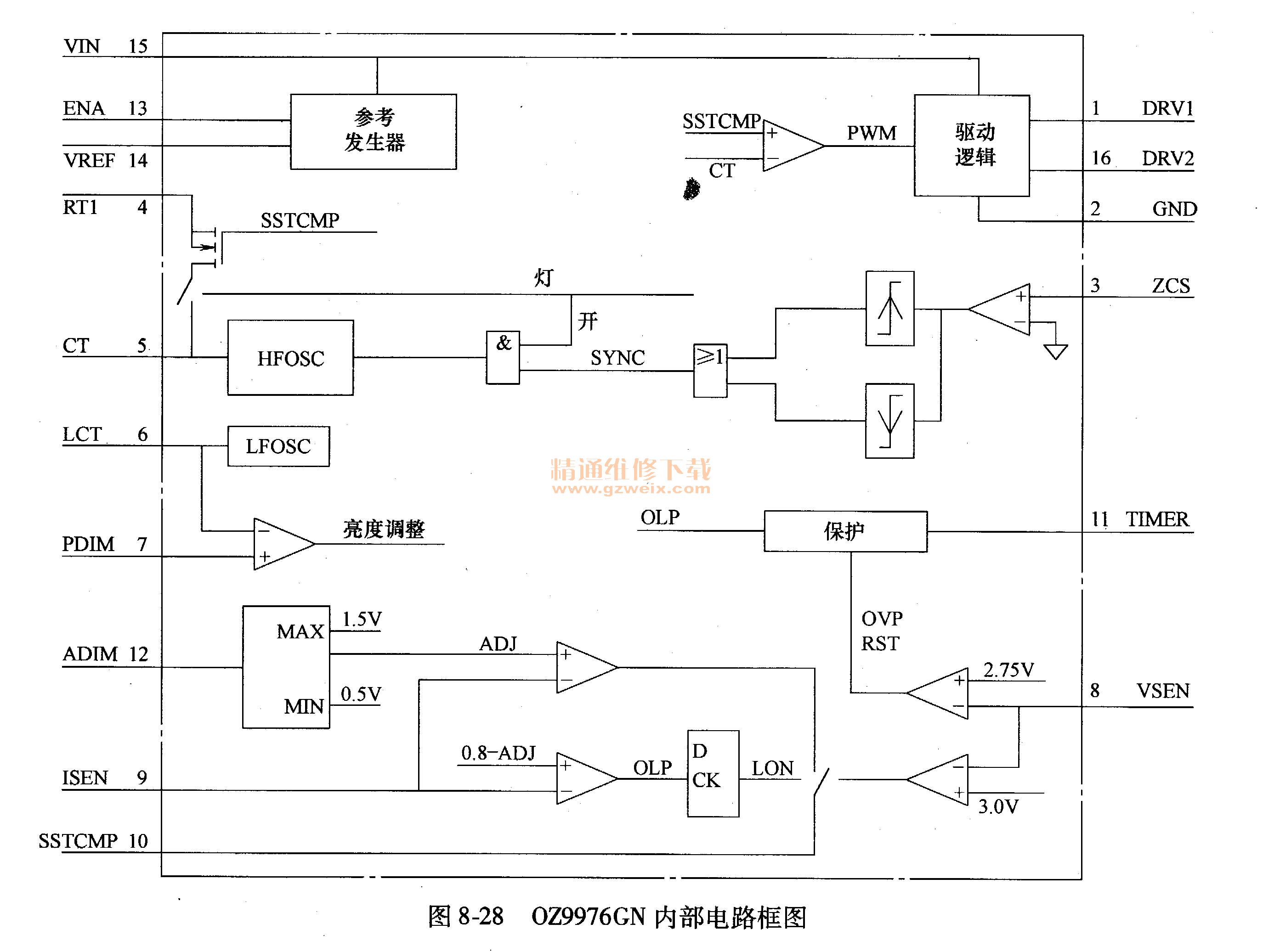

    OZ9976 GN背光控制器是CCFL背光灯高压逆变电路的核心器件。内部电路框图如图8-28所示,该控制电路具有减亮控制范围宽;高电压反馈环路直接控制灯管最大和最小放电电压;一旦灯管放电时发生过热,变压器受到保护等特点。OZ9976 GN的引脚功能见表8-10。



   (2)启动工作过程
    遥控开机后,主电源启动工作,输出的12V电压送到IC801的15脚,同时主板控制系统送来的“ON/OFF”高电平点灯控制电压送到IC801的13脚。IC801启动工作,4内部振荡电路启动,产生的激励脉冲经内部电路处理、放大后从1脚和16脚输出DR1和DR2两路PWM脉冲,去驱动升压开关电路产生脉冲高压,点亮CCFL冷阴极荧光灯管。
    调整IC801的7脚的直流电平,可改变1脚和16脚输出脉冲的占空比,进而改变脉冲高压的大小,使荧光灯管的发光强度得以控制,即实现亮度调节,但1脚和16脚始终保持反极性输出。
    当加到IC801的13脚“ON/OFF”信号为低电平时,IC801的1脚和16脚无输出,背光灯不亮。在IC801的8脚、9脚输入的保护信号动作时,IC801的1脚和16脚也无输出,背光灯不亮。

[1] [2]  下一页
