例1：不开机。
    分析检修：开机，测各组电压正常，但背光不亮。连接串口工具，该机的开机打印信息如下：
      ERR:0000003E
      C
    d/g/c>

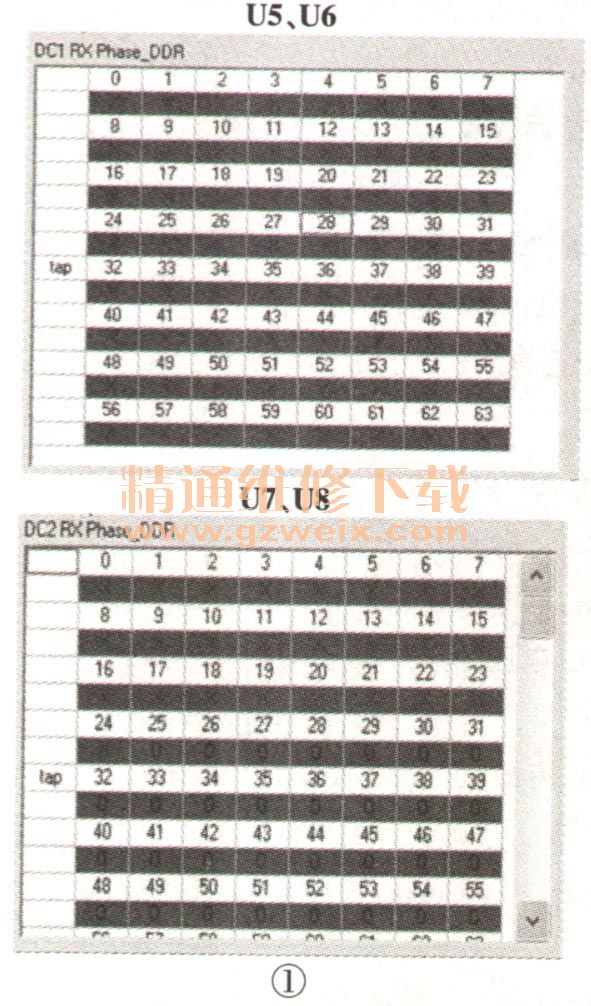

    从打印信息分析，故障原因是DDR校验失败。测量主芯片U2（2995D）及DDR的供电、参考电压，无明显异常，于是用测试工具DDR_Phase＿Test检测DDR通信状态，测试结果如图1所示。

    从测试结果看，U5、U6与主芯片之间的通信异常。检查U5、U6的工作条件均正常，于是重点检查DDR与主芯片之间的排阻和过孔，发现排阻RP89的阻值异常，更换RP89后开机，故障排除。
    提示：若打印信息中出现“d/g/c>”，通常表明软件程序或DDR通信异常，重点检查1）DR和相关过孔，其中过孔不良较常见。

    例2：不开机。
    分析检修：该机的开机打印信息如下：
      ERR:00000022
      C
    d/g/c>
    从打印信息看，DDR与2995D之间的数据通信校验失败。检查DDR的工作条件，发现供电只有0.6V。查U3（MP 1495）的使能信号正常，怀疑U3性能不良，换新后1.5V电压正常，上屏试机，故障排除。
    例3：不开机：
    分析检修：开机，查看打印信息无显示，于是重点检查U2的工作条件，发现U2的多路供电均为0V。测得电源板输出的12V、＋3.3V STB电压均正常。由于1.2V、1.5V等电压受开／待机信号（POW-ER-EN）控制，测量POWER_EN信号为待机低电平，代换U2无效，于是重点检查开／待机控制电路，发现拆除电容C 122后，POWERee EN电压升高，各路供电恢复正常，故障排除。
    提示：若无开机打印信息，则重点检查主芯片29951）的工作条件：只要2995D的工作条件正常，打印信息中会显示“d/g/c>”，即使不装EMMC，也应显示该信息。

    例4：不开机。
    分析检修：开机无打印信息，测量2995D的各路供电，发现无D2V5电压。进一步测量，发现无USB_5V、D3V3输出，＋3.3V_STB正常。由于USB_5V受控于D3V3 、于是先检查D3V3电路。＋3.3V STB电压通过Q21输出D3V3，如图2所示。检查Q21的控制信号，发现其控制三极管Q22集电极输出低电平（正常），按理说此时Q21的栅极也应是低电平，但实测却为高电平3.3V。拆下Q21测量，其栅极电压仍为3.3V。检查Q21外围电路，发现电容C106漏电，换新后装回Q21开机，故障排除。

    例5：不开机。
    分析检修：开机检查，无开机打印信息。测量各路供电，发现电感L104一端的电压为0v，正常时应为1.25V。测量该端对地阻值为405Ω，说明主芯片无短路。检查1.25V的DC/DC转换电路U19（AOZ 1237），测量12V供电及使能信号均正常，检查其外围电路，发现电阻R144（499Ω）开路。更换R144后1.25V电压正常，故障排除。

    例6：黑屏。

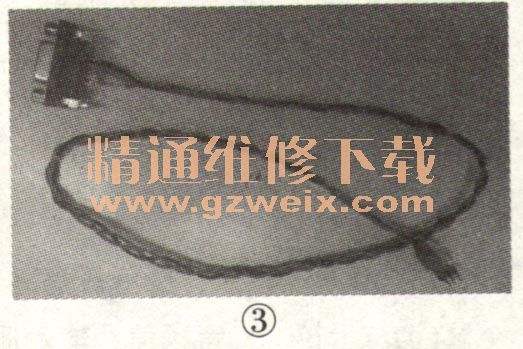

    分析检修：此机易出现黑屏、自动重启故障。遇到这类故障，需先确认屏参及DDR通信是否正常。若正常，则先升级主程序。升级时如果指示灯一直闪烁，则说明主板硬件有故障。该机的串口升级工具如图3所示。连接好电脑升级，约5分钟后升级成功，故障排除。

    值得一提的是，创维9R1X系列4K机芯彩电采用通用软件，在配不同尺寸屏体时，需修改屏参（屏参错误，会导致一些奇怪故障）。用串口工具修改屏参的方法如下：在电视机开机时，按电脑键盘上的“ESC”键，进入“realtek”命令输入状态，输入下列命令：
    env print（查看现有的屏参）
    panel -a（列出所有的屏参）
    panel -s屏参（更改屏参，在列出的屏参中，可以用右键复制输入）。
