故障现象4：上电后，绿灯亮，不开机。
    分析检修：上电后测主板上的各组供电电压正常，查看打印信息，显示DDR异常。在电感L0P2处测量，DDR供电（1.5V）为0V，且该点对地正反向阻值均约为500Ω，怀疑位号为U0P2的DDR短路。更换U0P2后故障排除。

    故障现象5：不开机。
    分析检修：首先检查电源电路，实测12V输出电压正常，说明电源电路基本正常。接下来检查DC -DC转换电路。测量U905 、U906输出的1.2V、U0P3输出的5V，均正常，但U0P6（AOZ3015AI）输出电压不稳定，相关电路如图4所示。检查U0P6外围元件无异常，怀疑U0P6性能不良，换新后故障排除。

    故障现象6：上电后指示灯闪烁，不开机。

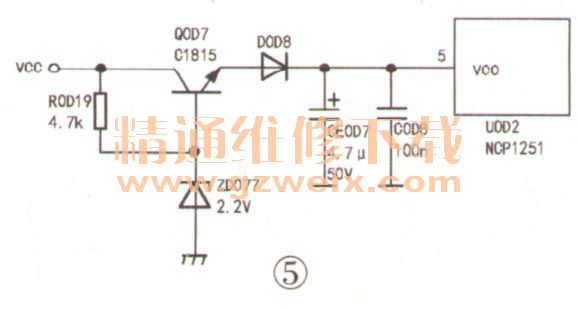

    分析检修：上电测得开关电源输出的12V电压在12V～10V之间波动。检查稳压电路，未发现异常。测量UOD2（NCP1251）的⑤脚电压仅为10V，明显异常。检查UOD2的⑤脚外围电路，如图5所示，发现CEOD7已无容量，将其换新后试机，故障排除。此时测得UOD2的⑤脚电压为16V。

    故障现象7：上电后绿灯亮，不开机。
    分析检修：绿灯亮，大致说明电源没有问题。测主板供电3.3V、1.5V、12V，均正常，但内核供电却为0V。测量内核供电电感的在路对地阻值，没有短路现象。内核供电受开机信号的控制，如图6所示。测Q630的基极为低电平，但集电极电压只有0.8V，明显不对。检查Q630及外围元件，发现电容C1P39漏电。更换C1P39后试机，Q630的集电极电压为3.8V，故障排除。
