海尔变频电冰箱有多种型号,其核心系统由智能控制电路、变频控制电路及变频压缩机等构成。它们的电路设计各有特点,但电路原理相同,都是以8位CPU芯片IC1(MC68HC08AB32/64)组成智能控制电路。本文以BCD-550WYJ型变频冰箱为例,对其冷藏室接口电路进行分析,并对其常见故障维修进行讲解。
一、冷藏室接口电路原理

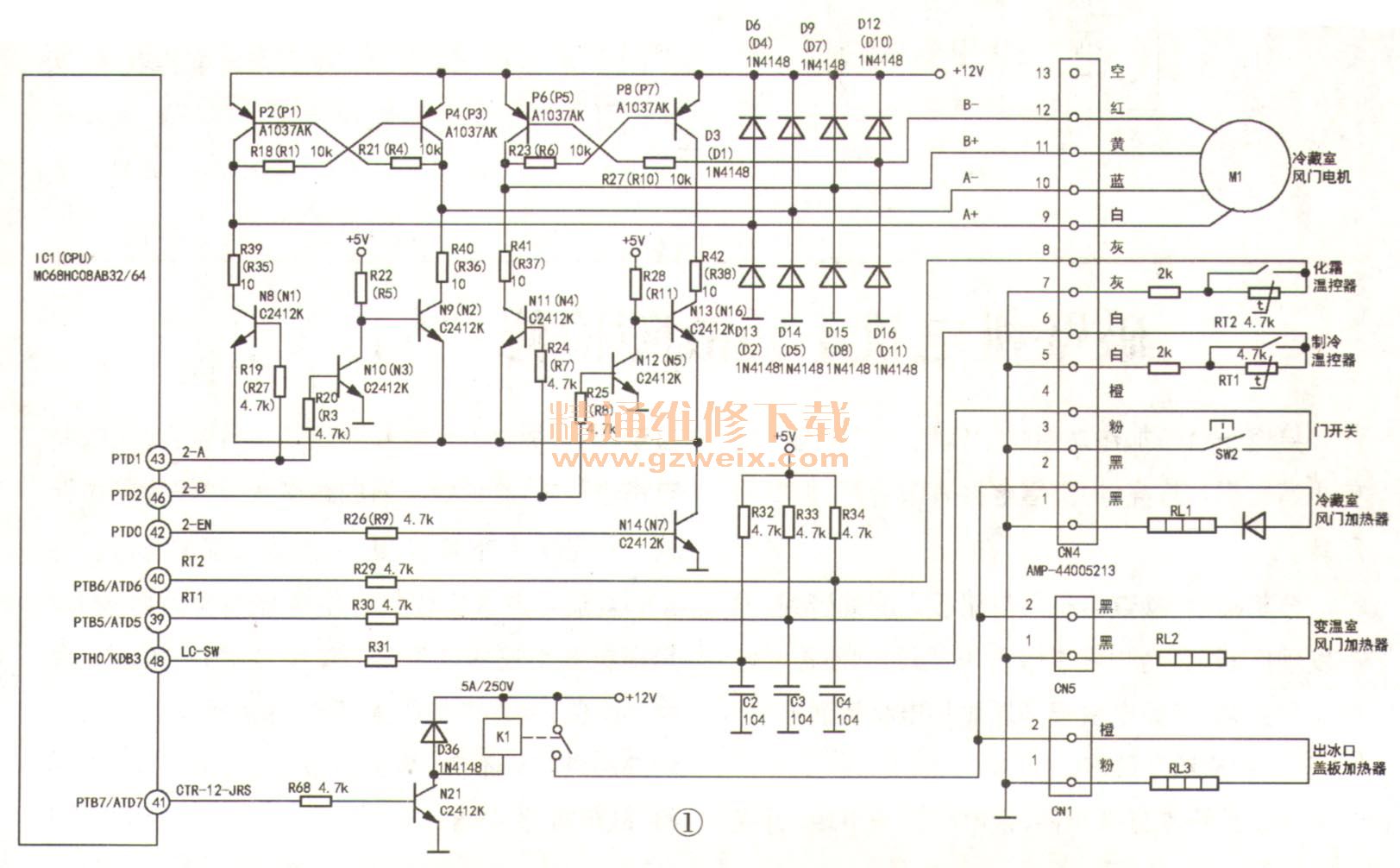

冷藏室接口电路如图1所示,由冷藏室门开关、制冷及化霜温度检测、风门控制、风门加热等电路组成,控制电路和执行元件通过接插件CN4(AMP-440052-13)相连。
1.门开关电路
由门开关SW2、祸合电阻R31、上接电阻R32、高频消噪电容C2及IC1的48脚内部电路组成。当冷藏室门打开时,SW2触点断开,CPU的48脚输入高电平信号,控制风门电机M1停止工作,并点亮冷藏室照明灯;当冷藏室门关闭时,SW2触点闭合,CPU的48脚经R31、CN4的③和④脚及SW2接地,输入信号为低电平,控制风门电机M1工作,熄灭照明灯。
2.温度检测电路
冷藏室设有两个温度传感器RT 1、RT2(20℃时标称阻值为4.7kΩ的NTC负温度系数热敏电阻,传感器标号是笔者为叙述方便所加,板上无标注),工作时温度高时阻值变小,反之阻值变大,经CN4的⑤~⑧脚进入主电路,分别与R33 、R34对5V电压分压后,由R30、R29祸合至CPU的39、40脚(即检测到较高温度时,CPU的39、40脚反馈回的电压较小,反之较大),CPU将信号电压进行处理后,与内存的数据进行比较,发出开或闭冷藏室风门角度大小或除霜控制指令。RT1(安装在风门总成处)用于冷藏室温度检测,RT2安装在冷藏室右侧壁)用于化藕温度检测,实际电路是各串接一只2kΩ的高精度金属膜电阻,且各并接一只防开路微型应急开关。它们在开路或短路时,RT1的故障代码均为“F1”、RT2的故障代码均为“F2”。
