（4）保护电路
    1）市电欠压保护电路。Q4、Q5及外围元器件组成交流电压检测电路。交流电压经R7-R9与C7构成的阻容分压电路分压，C7上分得的电压经D8、C8整流滤波后送至Q4基极。当交流电压正常时，整流滤波得到的直流电压较高，Q4导通，VCC1电压经R12、Q4到地，Q5截止，不对IC1的②脚电流进行分流，对稳压电路无影响。当交流电压降低到不足以使Q4导通时，VCC1电压经R12、R13使Q5饱和导通，IC1的②脚电流经R14、Q5到地，IC1进入保护状态，电源无电压输出。
    2）过流保护电路。300V直流电压经T1①-②绕组、Q1及电流取样电阻k20（0.24Ω/2W）到地，在R20上形成开关管电流取样电压，此电压经电阻R19、电容C17积分后送入IC1的④脚，经IC1内部处理后调节⑥脚输出脉冲的占空比。R19、C17组成积分电路，用于避免瞬间电流过大而误保护。
    3）过压保护电路。当输出电压过高或负载过重时，由于T1的④一③绕组的负载无变化，所以④一③绕组感应的脉冲信号升高，该信号经D6、R21加到IC1的④脚（电流检测信号输入端），IC1内部比较器判断电路处于过流状态，关闭IC1口脚脉冲信号输出，电源无电压输出。
    3LED背光驱动电路
    LED背光驱动电路主要由三大部分组成：一是以集成电路ICS3（BIT3260）为核心构成的背光驱动控制电路，见图2；二是由MOSFET开关管QS5、升压电感LS4、升压二极管DS12、升压输出滤波电容CS28组成的Boost升压电路；三是由QS7、QS8、QS6组成的恒流控制电路。

   （1）BIT3260简介

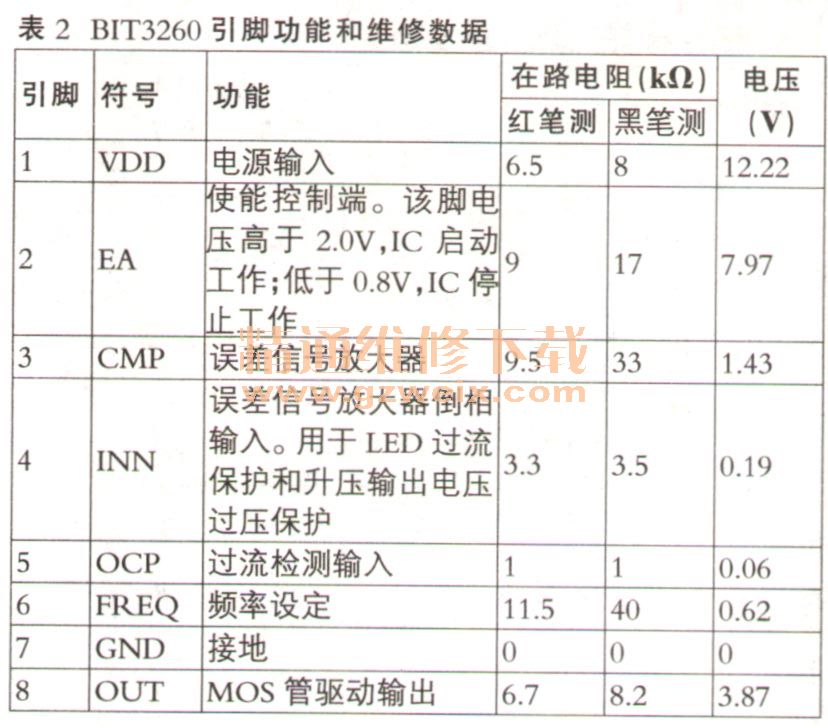

    BIT3260是BITEK公司最近推出的一款LED背光驱动IC，采用电压模式PWM控制，电流限制，频率可调，内部平稳启动，图腾柱输出，并具有过温、欠压保护功能。BIT3260工作电压为10V～18V，工作频率100kHz～400kHz，采用SOP-8脚封装，其引脚功能见表2。

   （2） LED背光开关控制电路
    该电路主要由QS11、QS2、QS1及外围元器件组成。二次开机后，PS＿ON、BL ON信号均变成高电平，QS11截止，QS2、QS1导通，12.3V电压经QS1加到ICS3的①脚。同时，该电压经RS25和RS26分压后，加到ICS3的②脚（使能控制端），ICS3进入工作状态。
   （3）升压电路
    ICS3的⑧脚输出PWM开关脉冲，控制QS5进入开关状态。当QS5饱和导通时，36V电压经LS4、QS5的D -S极、S极电阻RS33 //RS34 //RS46 //RS49到地，在储能电感LS4中产生左＋右一的感应电压，LS4储能。此时，升压二极管DS12因正极电压小于负极电压而截止，LED背光灯由升压滤波电容CS28两端电压供电；当QS5截止时，LS4中产生的感应电压为左－右＋，该感应电压与输入电压（＋36V）叠加，经DS12向CS28充电，形成电压LED＋，为LED灯串供电。
   （4）恒流控制电路
    开机后主板输出的调光控制信号（DIM）送到QS7使其导通，QS8截止，VDD（＋ 12V）电压经RS53、RS40打开QS6o LED-流经QS6，通过RS42～RS45和二极管DS9到地形成回路，灯串少。
    RS42～RS45两端的压降经RS27反馈到ICS3的④脚，ICS3根据LED电流反馈电压的高低，与内部的基准电压进行比较，来调整⑧脚输出脉冲的占空比，在一定范围内调整LED背光灯串供电电压的高低，达到恒流控制的目的。调整RS42～RS45的阻值可调整灯串电流的大小。
   （5）保护电路
    1）升压开关管过流保护电路。当负载短路时，流过QS5的电流增大，流过检测电阻RS33 //RS34//RS46//RS49的电流增大，检测电阻上的压降增大，即ICS3⑤脚电压升高，当该电压高于闭值时，驱动电路关闭，无输出脉冲。
    2）灯串开路、短路保护。BIT3260通过监测④脚（误差放大器倒相输入端）电压的高低来判断灯串是否开路或短路。如果灯串开路，LED＋将大幅增加，RS38上的压降升高，ZS4反向击穿，BIT3260④脚电压升高，当该脚电压高于。.5V时，IC停止工作。
    当灯串短路时，流过灯串的电流增大，恒流电阻（RS42～RS45）上产生的压降升高，通过RS27送到BIT3260④脚，当该脚电压高于0.5V时，IC停止工作。
