2.检修实例
例1：一台LED32B32000C型液晶彩电，有时不开机，有时无规律断电，故障时电源指示灯不亮。
分析检修：测12.3V输出端电压在8V～10V间变化，IC1⑤脚VCC供电端电压为11.75V、C6正极电压（即VCC1）为0.01V（正常应为18.5V）、说明故障在VCC1电压形成电路中。经查，整流二极管D7（FR107）引脚虚焊，补焊后故障排除。

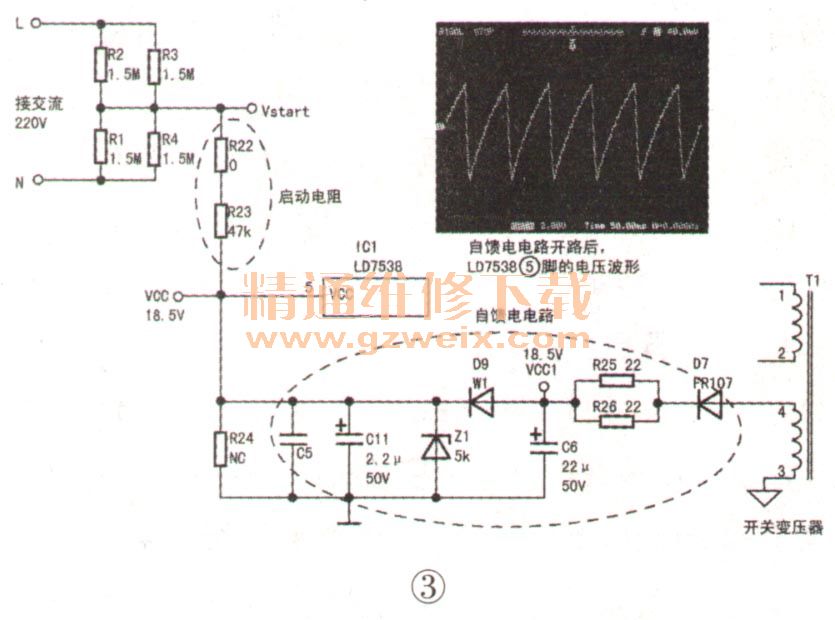

虽然故障排除了，但产生一个疑问：LD7538⑤脚通过电阻R22、R23以及分压电阻R1-R4接在交流220V上，没有接整流二极管，难道LD7538在启动时采用交流供电？为了弄清这个问题，断开D7后测LD7538⑤脚的电压波形，发现是锯齿波，其幅度为9Vp-p，周期为100ms，如图3所示。至此，就好解释LD7538启动工作时的供电问题：接通电源的瞬间，市电通过启动电阻R22、R23以及电容C11、C5形成一个逐渐升高的电压，在第一个锯齿波的上升沿，当电压高于LD7538的启动电压时，LD7538启动工作，开关电源工作，T1各个绕组产生相应的脉冲电压，其中，④-③绕组输出的脉冲电压经D7、C6整流滤波后，形成约18.5V的直流电压，取代启动电路为LD7538供电。
