晶辰JCS30D-IM5 430二合一电源板电路分析与维修
来源:家电维修  作者:佚名  2018-04-20 08:13:29



    晶辰JCS30D-1M5 430二合一电源板用在长虹LED32B2000C、3D32B200()IC等机型中。该板取消了PFC电路和专用副电源,开关电源采用LD7538(丝印号为“38”),输出12.3V/3A和36V电压,为主板和背光灯驱动电路供电;LED背光驱动电路采用BIT3260,将36V电压升至约76V(实测值,板上标为132V/ 600n1A),为背光灯串供电,并对灯串电流进行控制和调整。

    一、电路分析
    1.市电输入与整流滤波电路
    市电经保险管F1、热敏电阻TH1进入两级进线抗干扰电路。压敏电阻VR1起过压保护作用,当输入电压超过VR1的标准值时,保险管F1迅速熔断,避免损坏后级其他元器件。热敏电阻TH1构成防浪涌冲击电路。开机时,TH1的阻值较大,限制了滤波电容的充电电流。当电流流过TH1时,TH1发热,阻值变小,相当于短路,从而不再额外消耗能源。LF1、LF2、C1、CX2、CY3、CY4等构成EMC电路,滤除电源进线和电源自身产生的干扰脉冲。

    2.开关电源

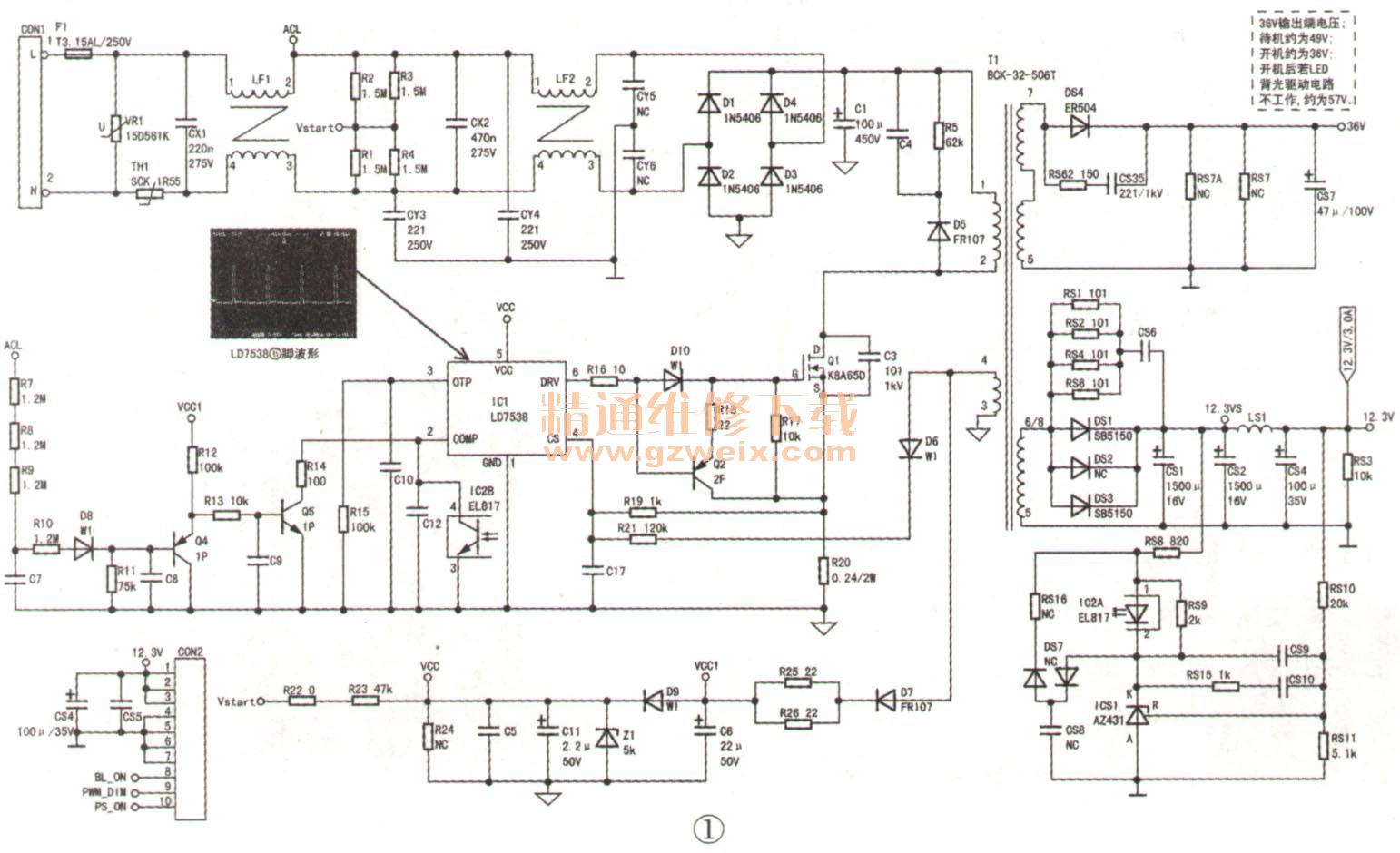

    该机的开关电源由电源控制芯片Ic1(LD7538)、开关管Q1、开关变压器T1为核心构成,见图1。

   (1)LD7538简介

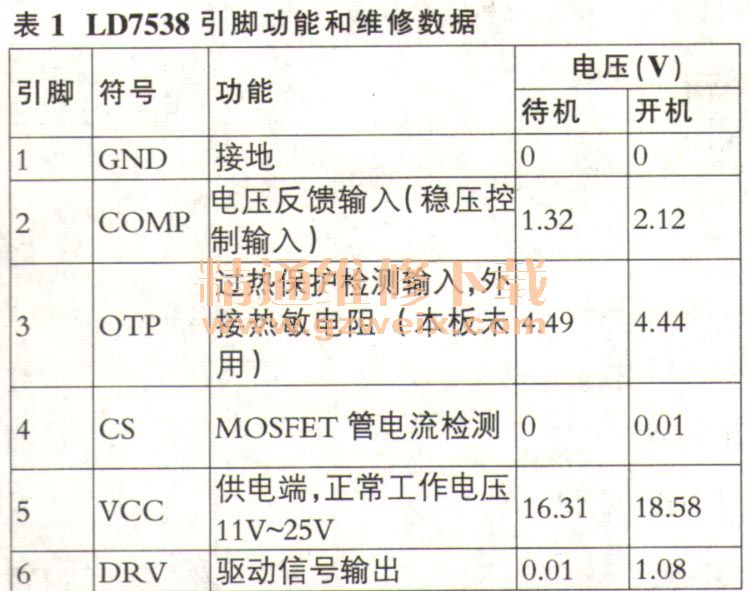

    LD7538是一款低启动电流的电流模式控制器,防静电能力强,具有极低的启动电流(小于20μA),采用绿色模式控制,内置斜坡补偿及过压、过载保护和欠压锁定电路,具有300mA的输装,其引脚功能和正常电压见表1。

   (2)启动电路
    接通电源后,+300V电压经T1的①一②绕组为开关管Q 1的D极供电。同时,AC220V交流电压经R 1~R4分压后,形成一个正比于交流电压的Vstart电压,经R22、R23降压,为IC1的⑤脚提供启动电压,开关电源启动工作,IC1从⑥脚输出激励脉冲,推动Q1工作于开关状态,其脉冲电流在T1中产生感应电压。T1④一③绕组产生的感应电压经D7整流、R25//k26限流、C6滤波,再经D9产生VCC电压,替换启动电路,为IC1的⑤脚提供工作电压。
    T1⑥脚输出的感应电压经DS1、DS3整流,CS1、CS2、LSi、CS4滤波,产生12.3V电压为主板供电,同时还为LED背光驱动控制集成电路ICS3供电。T1⑦脚输出的感应电压经DS4整流、CS7滤波,产生36V电压为背光驱动升压电路供电。
   (3)稳压电路
    T1⑥一⑤绕组产生的感应电压经DS1、DS3整流,CS1、CS2滤波,形成12.3VS电压,经RS8加到光电祸合器IC2的①脚;同时,12.3VS电压经LS1、CS4滤波,形成12.3V电压,经RS10、RS11分压后,加到三端误差稳压器ICS1的控制极(R)。当12.3V电压升高时,加到ICS1控制极的电压也随之升高,ICS 1阴极(K)的输入电流增大,流过IC2内部发光二极管的电流增大,IC2内部光敏三极管的等效电阻降低,IC1②脚流出的电流增大,经内部处理后,Q1导通时间减少,T1储能时间减少,12.3V电压降低。当12.3V电压降低时,稳压过程与上述相反。

[1] [2] [3] [4] [5]  下一页
