L3是储能电感。R5、R25对输出的1.05V电压进行跟踪取样，所得电压送入②脚，与内接0.83V基准电压进行比较，从而调整⑥脚送出PWM，实现输出电压的稳定。U9（MSH6110A）受主芯片送出的I℃总线控制（④、⑤脚为总线控制端），根据主芯片负载变化调整输出电压。U9的①脚（EN）控制端，电压为11.5V;③脚为内部LDO调整控制输出端，正常电压为5V。
维修说明：U9输出1.05V电压为主芯片内核供电，若此电压不正常，会导致不开机。实修时，先测①脚（11.5V）、③脚（5V）、⑧脚（12V）电压是否正常，若不正常，先检查外部电路，然后更换DC-DC块。
    若U9输出端对地短路，需检查主芯片多只供电脚外接滤波电容，见图4。若U9输出电压不稳定，先查②脚外部取样电阻及⑥脚外接LC滤波元件，再查④、⑤脚总线电压（3.3V）。此总线信号从主芯片P5、P6脚输出，外接藕合电阻R249、R250及接在3.3V上的上拉电阻R190、R201（均为4.7kΩ）。

      3. UR6515

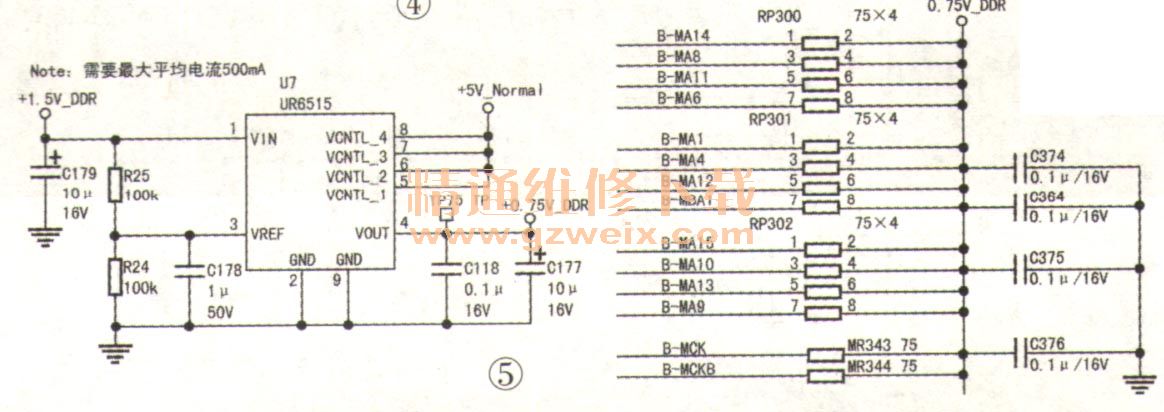

    此DC-DC块电路简单，输出端无电感滤波元件，仅安装有滤波电容即可实现输出电压的稳定。此DC-DC块在长虹ZLS69机芯彩电中的应用电路如图5所示。

    U7（UR6515）将＋1.5V_DDR电压转换成＋0.75V_DDR，给DDR数据信号传送电路提供偏压，确保DDR数据信号高速传输时驱动电流稳定。
    U7的①脚（VIN）为电压输入端，为IC内功率上管供电，供电范围1.5V～2.5V。⑤福）脚（VCNTL）也是电源输入端，输入5V电压给IC内部各电路供电。③脚（VREF）使能端，高于0.6V，IC启动工作；低于0.2V，IC停止工作。
    维修说明：若整机不工作或自动停机，则在开机瞬间测试U7输出的0.75V是否稳定，若不稳定，主要查③脚使能电压和④脚输出滤波电容。
