1. SY8368A

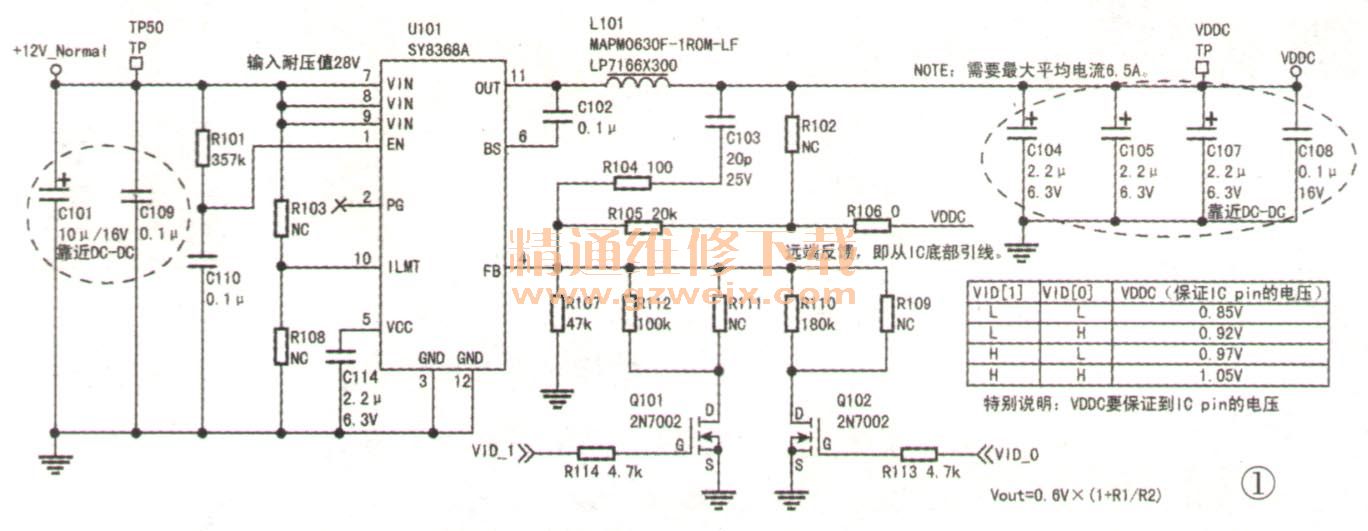

    此DC-DC块响应速度快，能连续提供16A大电流，输入电压范围为4V～28V（若电压低于3.9V、IC将因欠压保护）。此IC广泛应用在手机、电视中。在长虹ZLS69机芯彩电中的应用电路如图1所示。

    其①脚（EN）为使能端，由12V通过R101为U1（SY8368A）提供高于1.5V的电压以启动IC。②脚（PG）为IC正常输出指示，若为低电平，表明IC输出异常。⑩脚（ILMT）电流限制设置，此脚若设置为低电平、悬空或高电平，分别表示输出电流限制在8A、12A或16A。在此机芯中，R103、R108未用，表示最大电流限制为16A。④脚（FB）为输出电压值设置及稳压端，内接0.6V基准电压误差比较放大器，R105、R107的大小直接影响输出电压值。
    主芯片MSD9A938的运行频率、运算速度不同，外部电路供给MSD9A938的供电（VDDC）电压也不同。MSD9A938输出两路信号VID_1、VID_0分别经Q101、Q102控制电阻R112、R110是否接入电路，从而实现U101输出VDDC电压的校正。此机软件设计了四种状态，对应的VDD C电压为0.85V、0.97V、0.92V或1.05V。
    ⑤脚（VCC）为IC内部LDO调整块输出3.3V滤波端，此电压供U101内电路工作。⑥脚（BS）自举端，与OUT端间接自举电容C102，将⑥脚电压抬高4V左右，给IC内部高边驱动MOSFET管栅极提供较高驱动电压。⑦～⑨脚为供电端。③脚、12脚为地端，11脚为OUT端，外接LC滤波元件，输出1.05V电压。
    维修说明：VDDC电压不正常必然引起整机不工作，这时先查U101及外围电路，然后检查VID_1、VID＿0通道上拉电阻R、202、R205（均为4.7kΩ）及Q101、Q102组成的电路，最后检查LC滤波元件及主芯片多个VDDC供电脚上的滤波元件，如C26、C27等，如图2所示。

      2. MSH6110A

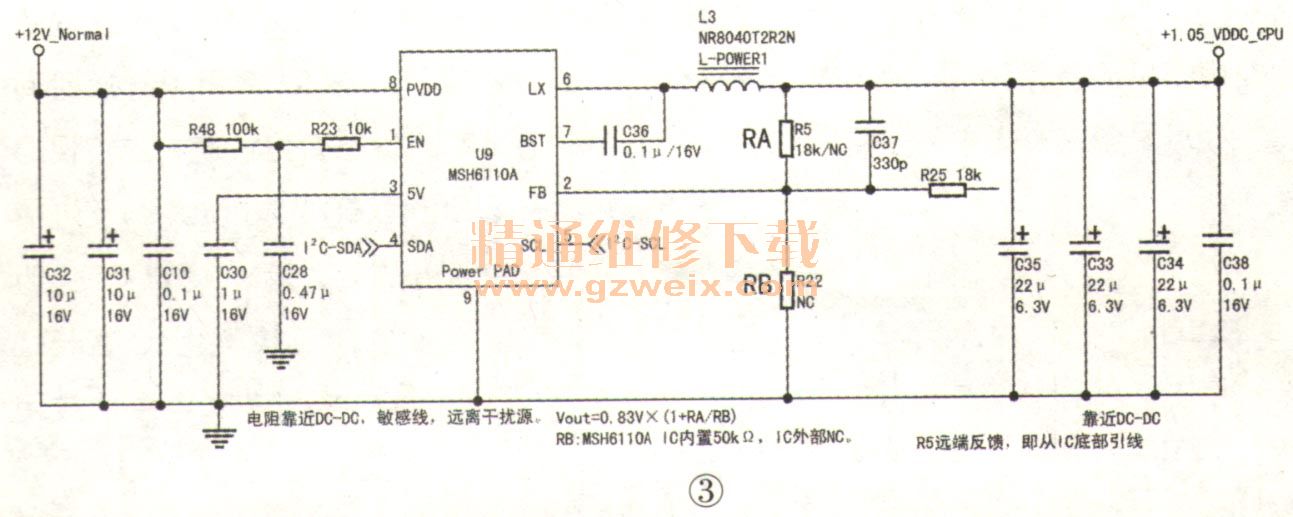

    MSH6110A是一块PWM控制开关电源芯片，在长虹ZLS69机芯彩电中的应用电路如图3所示。
