4. SY8120B 1
    此IC是矽力杰公司推出的一款高效同步压降DC-DC转换器，采用PWM技术，输入电压范围为4.5V～18V，主要用于机顶盒、路由器、液晶电视中。此IC在长虹ZLM75机芯彩电中的应用电路如图6所示。

    U1007（SY8120B 1）的①脚为自举端，将输出端高频开关电压通过0.1μF电容接入①脚，给内部高边驱动器供电。③脚（FB）为稳压端，内接0.6V基准电压误差比较器，输出误差电压控制⑥脚输出信号脉宽，实现输出1.5 V_DR稳定。④脚（EN）为使能端，此脚电压达1.5V时IC启动工作。⑤脚为供电端，⑥脚为开／关信号输出端，经外接LC网络形成1.5V直流电压供DDR电路。
    维修说明：若整机不开机或自动关机，先测U1007输出的1.5V电压是否正常，若不正常，故障原因一是整机软件异常（可软件升级排除）导致系统一直输出低电平，造成U1007无输出；二是U1007电路异常，此时先查④脚外接分压电阻R1050、R1051，再查③脚稳压反馈元件及①脚自举电容C1041，最后检查⑥脚外接滤波元件C 1042、C 1043等。
      5. MP8761GLE

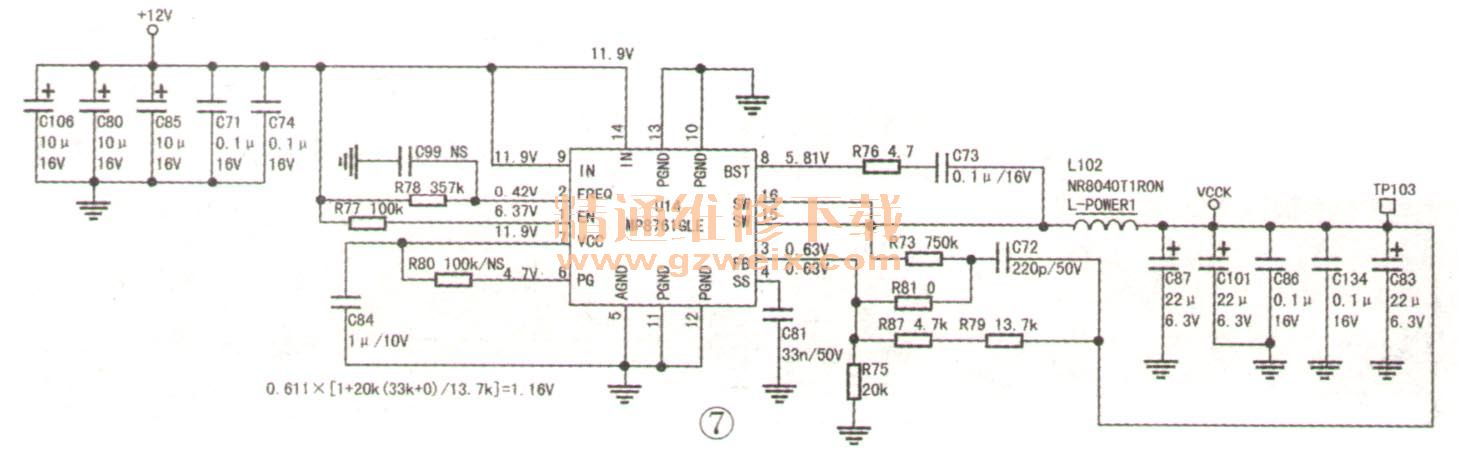

    MP8761 GLE是一块将同步跟踪、整流、降压及开／关转换集于一体的DC-DC转换块，能向负载提供8A的驱动电流。该IC采用恒导通时间（OTC）控制，通过环路瞬态变化快速响应实现稳压控制，并具有OCP（过流）、OVP（过压）及过热保护功能，输出电压为0.611V～13V。此IC在长虹ZLM75机芯彩电中的应用电路如图7所示。

    U14（MP8761 GLE）的①脚（EN）为使能端，当此脚电压达1.3V时，IC启动工作；②脚为频率设置端；③脚（FB）为稳压反馈端，内接0.6V阂值误差比较器，同时还接有过压及欠压检测器。当③脚电压低于0.3V时，电路因输出电压过低保护；当③脚电压超过0.75V时，电路因输出电压过高而保护。④脚为软启动端，外接软启动电容。⑥脚（PG）为IC工作正常指示端，通过上拉电阻接⑦脚（vcc），在IC工作正常时，此脚电压为高电平4.8V。⑦脚（VCC）为内部LDO电路4.8V输出端，供IC内部电路工作。⑧脚为自举电压端，通过电容接15、16脚。⑨、14脚为VIN电压输入端。15、16脚为输出端，外接LC网络，形成供内核工作所需的VCCK电压（1.15V）。
    维修说明：此VCCK电压不正常，则电视机压见图7中的标注。
