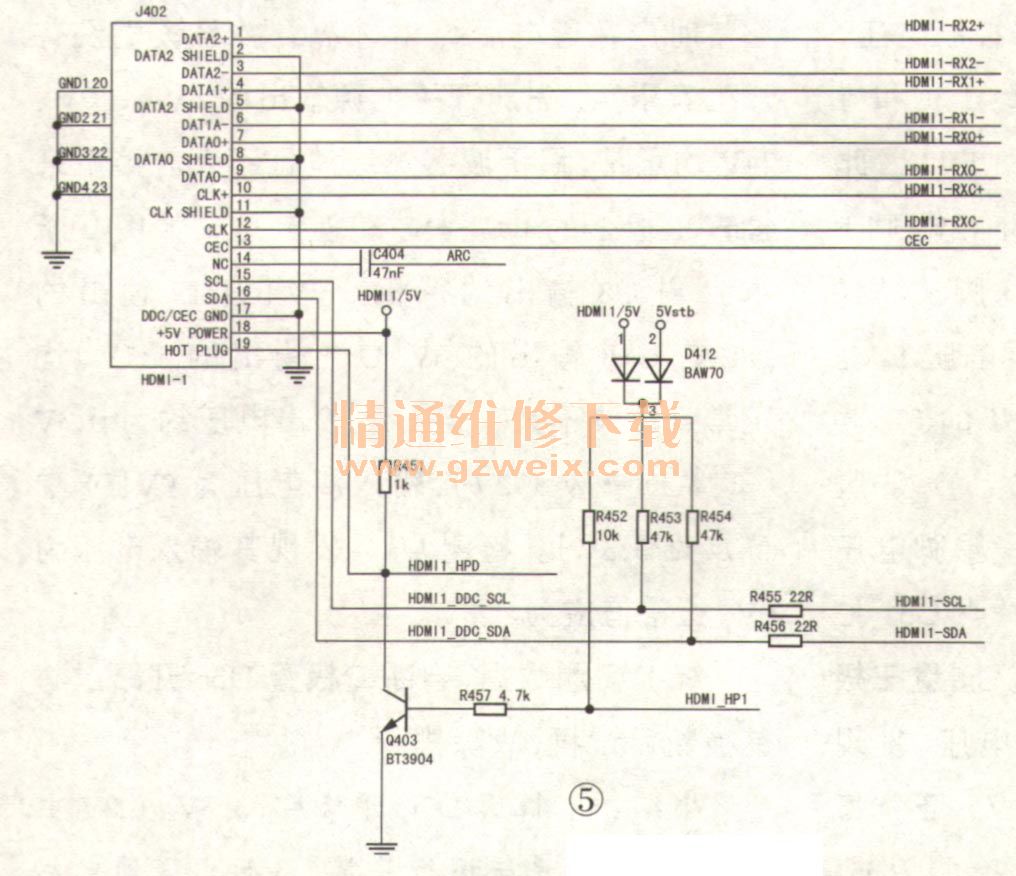

本机的HDMI1信号传输电路如图5所示。当热机外接HDMI插头（19针）时，18脚输入5V直流电压HDMI1 / 5V，送给电视机内部电路，15、16脚DDC通道读取主芯片EDID信息后，U13的128脚输出控制电平（HDMI-PD），三极管Q403截止，HDMI的19脚（触点比其他引脚短，最后接入电视机）为高电平。信号发送端（笔记本、网络机顶盒等）检测到这个HPD高电平信号后，TDMS发送电路启动，输出信号给电视机。

    当拔出HDMI信号线时，19脚信号变为低电平，发送端检测到此信号后，关闭TDMS信号发送电路，防止热机插拔损坏数据。
    也就是说，热机插入HDMI号线时，先接入HDMI电源，后检测HPD信号，正确后发送端的TDMS信号发送电路启动，输出信号；热机拔出HDMI信号线时，先切断HPD信号，发送端TDMS信号输出电路提前停止工作，防止数据丢失。

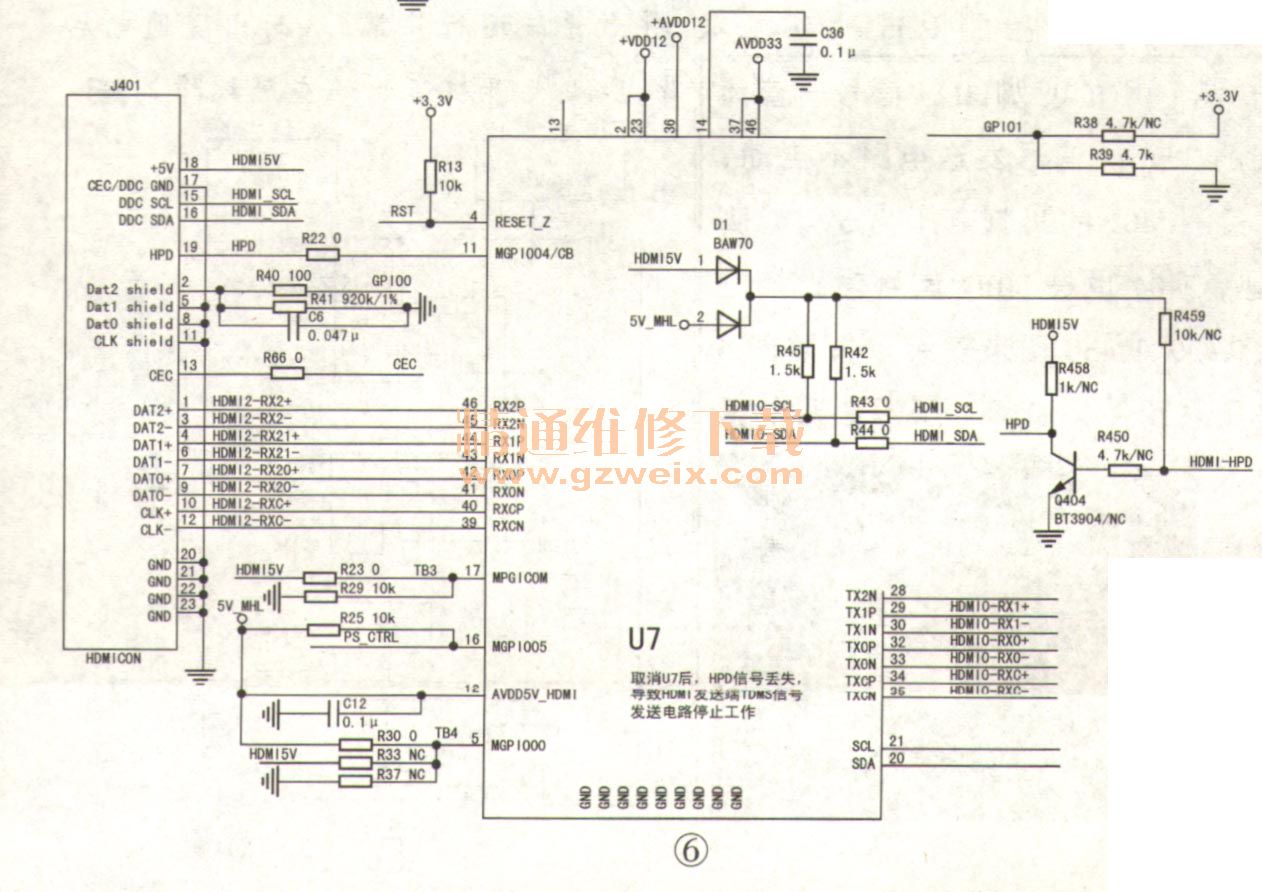

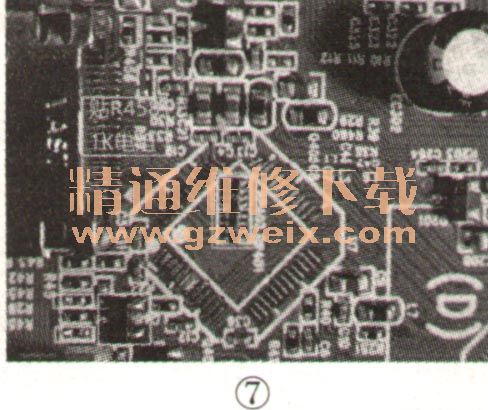

本机的MHL HDM12）输入电路如图6所示，插座J401的19脚HPD信号本来自U7的11脚。拆下U7后，测J401的19脚HPD信号一直为低电平，所以发送端的TDMS信号发送电路不启动，电视机显示无信号。实测J401的18脚电压为5V，19脚电压为0V。检查发现，Q404也是HPD信号输出控制管，但Q404及R458、R459、R450均未安装。按照图6中的参数，安装上这几只元件，如图7所示，通电试机，从MHL端口输入HDMI信号，图像、声音均正常。



    应急处理时，只需装上电阻R458（1kΩ）即可，这时HPD信号一直为高电平。
