详解液晶屏的代换与维修(上)
来源:本站整理  作者:佚名  2013-06-30 06:51:22

    液晶屏的型号可以从屏背面标签查看,现在用得比较多的有台湾产的:友达(AU或AUO,型号开头字母B,G,L,M,UB,UM)、奇美(CHIMEI,型号开头字母EM,M,N,V));韩国产的:三星(SAMSUNG,型.号开头字母LT,LTA, LTM, LTN)、LG(LG或PHILIPS,型号开头字母LC,LM,LP,LS);日本产的:夏普(SHARP,型号开头字母K,LQ,LTQ,LK )、日立(Hitachi,型号开头字母TX,TFTMD)、松下(Panasonic,型号开头字母EDTC,HLD),NEC(型号开头字母NL);中国产的:华星光电(CSOT,型号开头字母MT)、京东方(BOE,型号开头字母HT)、龙腾光电(IVO,型号开头字母M)、上广电(型号开头字母SVA)、中华屏(CHUNGHWA,型号开头字母CLAA)等。相关屏及屏组件、屏线的介绍见图书《液晶彩电维修问与答》。

一、液晶屏的代换规则

    1.不同型号的屏代换时的注意事项
    (1)要更换LVDS插头;(2)要按照LVDS的排列顺序重新排列;(3)要注意屏供电(有12V和5V两种);(4)要注意LVDS的格式脚(多数在LVDS插头的⑦、⑨或③脚。如出现负像,可把格式脚接地或者接3.3V高电平,也可以在工厂菜单内调选屏型号)。

    2.维修屏代换原则
    (1)尺寸相同;(2)物理分辨率相同;(3)帧频相同(60Hz或120Hz);(4)结构相符;(5)注意信号比特(8BIT或10BIT) ;(6)先简后繁,先同品牌后不同品牌;(7)先LVDS排列相同,后LVDS排列不同。

    代换后经常出现的故障现象有:图像不清晰、花屏、偏色、负像、干扰点。处理方法如下:

    (1)将LVDS Option格式选择脚接3.3V高电平或接地(缺省多是不连接);(2)如果还不能解决,可以在工厂菜单内调屏参或者重新抄写与屏相配的软件。

    3.友达32英寸TFT屏各接口引脚功能

    (1)基本信息,如表1所示。

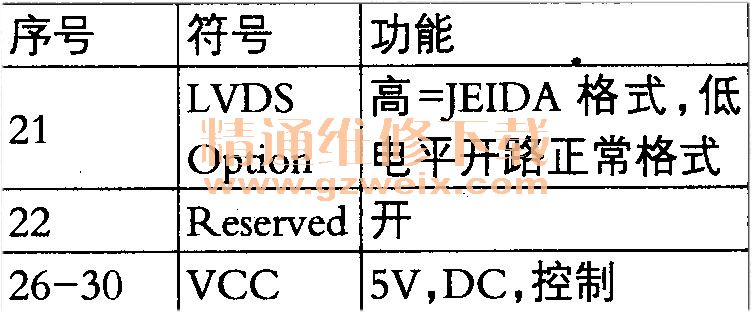

    (2)LCD显示屏与数字板接口对应表如表2所示。


    (3)背光板P/N端口引脚功能表如表3所示。

二、屏玻璃(OPENCELL)坏的维修

    1.无法维修类
    Gate On Array(简称GOA),是TFT-LCD中一种设计,是将屏的Gate driver集成在玻璃基板内部,形成对面板的扫描驱动。GateDriver如损坏,屏就无法修复。GateDriver损坏严重时,会发热将屏玻璃熔化。常见的无法维修的故障有以下五种。

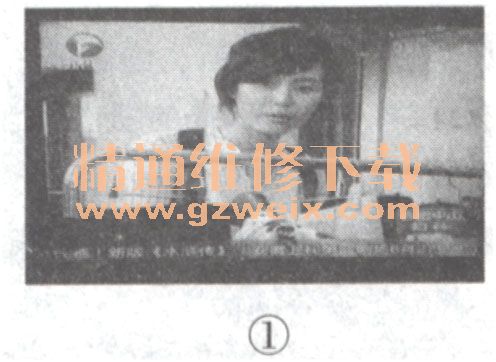

    (1)左下角有圆斑,如图1所示。

    (2)屏幕周围出现圆斑,如图2所示。

    (3)右下角有裂纹,如图3所示。

    (4)左边中部有撞击点,如图4所示。

    (5)漏液,如图5,6所示。
