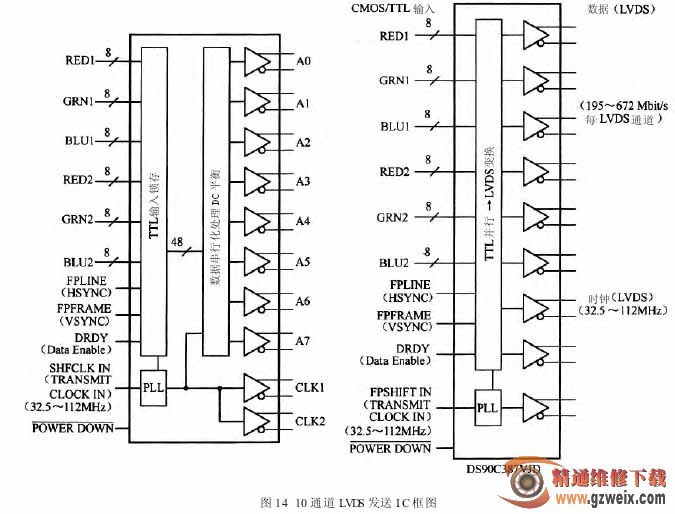

③图 14 为 10 通道 LVDS 发送 IC 框图，见图14 所示。

④液晶面板的输入信号中都必须要有 DE（数据选通）信号，但有的液晶面板只使用单一的 DE 信号而不使用行、场同步信号。因此应用于不同的液晶面板中时，有的 LVDS（低压差信号）发送 IC 可能只需输入 DE信号，而有的同时输入 DE 和行、场同步信号。

( 2) 输入时钟信号

输入时钟信号即像素时钟信号，也称为数据移位时钟(在 LVDS 发送 IC 中，将输入的并行 RGB 数据转换成串行数据时要使用移位寄存器)。像素时钟信号是传输数据和对数据信号进行读取的基准。

( 3) 控制信号

待机控制信号 (POWER DOWN)：当此信号有效时(一般为低电平时)，将关闭对 LVDS 发送 IC 中时钟PLL 电路的供电，停止 IC 的输出。

( 4)数据取样点选择信号

数据取样点选择信号用来选择使用时钟脉冲的上升沿或下降沿来读取所输入的 RGB 数据。

有的 LVDS 发送 IC 可能并不设置待机控制信号和数据取样点选择信号，但也有的 LVDS 发送 IC 除了上述控制信号还可能设置有其他一些控制信号。

9. LVDS 发送 I C的输出信号及信号格式

( 1) LVDS 发送 I C的输出信号

LVDS 发送 IC 将并行的 TTL 电平 RGB 数据信号转换成串行的 LVDS 信号后，直接送往液晶面板侧的LVDS 接收 IC。

LVDS 发送 IC 的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号。由于 LVDS 发送 IC 是以差分信号的形式进行输出，输出信号为两条线：一条线输出正信号；另一条线输出负信号。

①     钟信号输出。

LVDS 发送 IC 输出的时钟信号频率与输入时钟信号(像素时钟信号)频率相同。时钟信号的输出常表示为；TxCLK OUT- 和 TxCLK OUT+(Tx 表示发送)。

②LVDS 串行数据信号输出。不同的发送 1C，其包括的通道不同，以 4 通道LVDS 发送 IC 为例，它有 3 个数据输出通道和 1 个时钟通道，其数据输出信号常按以下方式表示：TxOUT0-、TxOUT0+，TxOUTl-、TxOUT1+，TxOUT2-、TxOUT2+。

如果只看电路图，我们是不能从 LVDS 发送 IC 的输出信号 TxOUT0-、TxOUT0+，TxOUTl-、TxOUT1+，TxOUT2-、TxOUT2+ 中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的(或者说，这些数据的格式是怎样的)。

事实上，不同厂家生产的 LVDS 发送 IC，其输出数据排列方式可能是不同的，因此，液晶彩电主板侧LVDS 发送 IC 的输出数据格式必须与液晶面板 LVDS接收 IC 要求的数据格式相同，否则，主板与液晶面板不匹配，这也是修理液晶彩电更换液晶面板时必须考虑的一个问题。

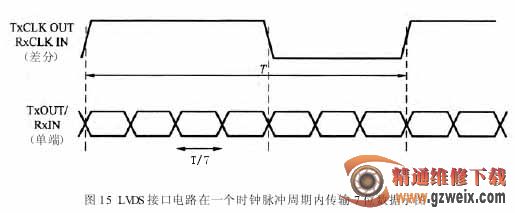

LVDS 发送 IC 在一个时钟脉冲周期内，每个数据通道都输出 7 位的串行数据信号，也就是说，LVDS 发送 IC以 3.5 倍的输入时钟频率输出数据，参见图 15 所示。

( 2) LVDS 发送 I C输出信号的格式

LVDS 发送 IC 输出信号的格式是指 LVDS 发送 IC输入的 RGB 数据 R0～R7(6 位液晶面板时为 R0～R5)、GO～G7(6 位液晶面板时为 GO～G5)、BO～B7(6 位液晶面板时为 BO～B5)，以及行 / 场同步信号 HSYNC、VSYNC，有效显示数据选通信号(DE)在各个输出通道中数据位的排列顺序。
