救护车警报器功放块TDA7294应急代换
来源:本站整理  作者:佚名  2015-05-27 10:17:44

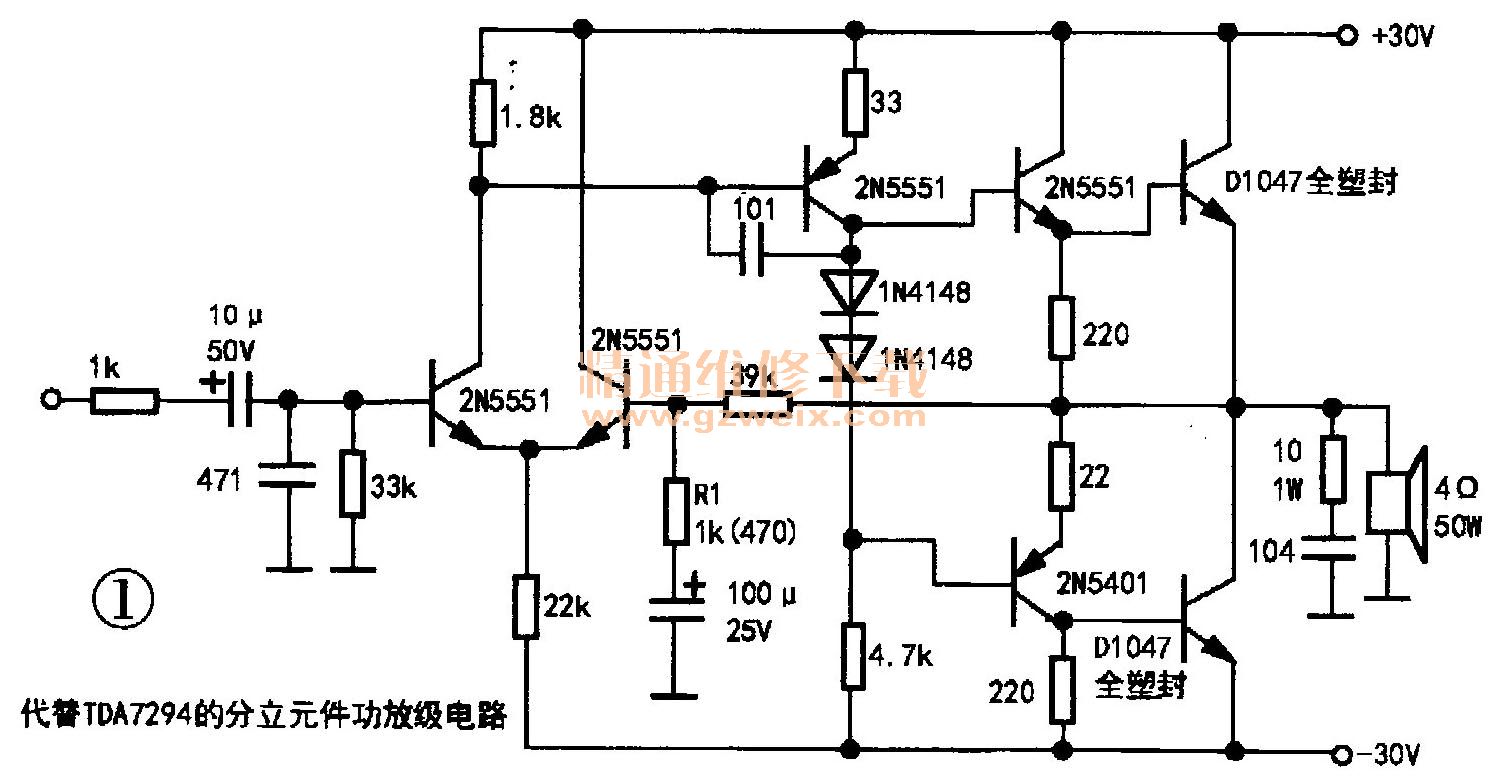

    此警报器采用对汽车电瓶12V进行升压处理,产生士28V电压给功放块TDA7294供电,驱动阻抗16SZ功率100W的高音扬声器。由于客户急等使用,手里没有TDA7294,和客户沟通后决定采用分立元件组成功放电路代换,所采用电路如图1所示。

    为了解决绝缘问题,功率管采用全塑封的D1047。先把两只D1047固定在原TDA7294散热器上,其余元件组装在长5cm、宽4cm硬纸板上,元件采用卧式安装,尽量减少调试。组装完毕,检查无误后用热熔胶棒把电路板固定在机内空隙处,并且在电路板上下两面贴装绝缘纸接入电路试验:把音量开到最大位置,结果客户说音量还是偏小,能否再调大一点,这才想起该分立元件电路配接的是4Ω喇叭,现在配接的是16Ω喇叭,音量自然要变小。把负反馈旁路电阻R1从1kΩ减小到470Ω后音量变大,客户十分满意。
