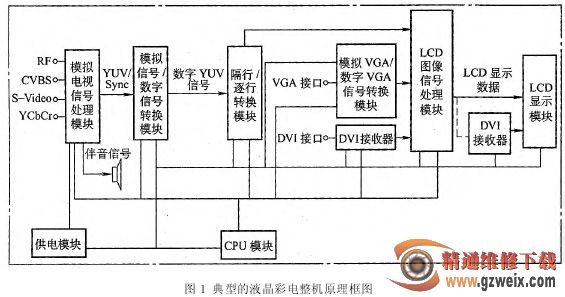

答：液晶彩电主要由：模拟电视信号处理模块、模拟信号／数字信号转换模块、隔行／逐行转换模块、模拟 VGA／数字 VGA 信号转换模块、数字视频信号转换模块、LCD 图像信号处理模块、数字视频信号输入模块、LCD 显示模块、CPU 模块和供电模块等部分组成。图 1 为典型的液晶彩电整机原理框图。其具体作用分别如下：

l . 模拟电视信号处理模块

该模块与普通电视机中的电视信号处理部分相同，可接收多种输入信号格式。如 RF 电视信号、CVBS 复合电视信号、S—Video 信号、色差分量信号等经模拟电视信号处理模块处理后，形成模拟 Y、U、V(或 R、G、B)信号及行、场同步信号。

2. 模拟信号／数字信号转换模块

该模块将模拟 Y、U、V (或 R、G、B)信号进行 A／D（模 / 数）转换，成为 24 位数字 Y、U、V(或 R、G、B)信号，供隔行／逐行转换处理模块使用。

3. 隔行／逐行转换处理模块

该模块将形成标准隔行格式的数字 Y、U、V (或 R、G、B)信号处理成标准逐行 Y、U、V 或(R、C、B)信号。

4. 模拟 VGA／数字 VGA信号转换模块

从 VGA 接口输入的 VGA 视频信号，经模拟 VGA／数字 VGA 信号转换模块转换成 24 位 VGA 视频信号供LCD 图像信号处理模块使用。

5. 数字视频信号转换模块

该模块的功能主要由 DVI（数字视频接口）接收器来实现，从 DVI 输入的 VGA 视频信号，经 DVI 串行／并行转换后，形成 24 位(或 48 位)并行数字视频信号，供LCD 图像信号处理模块使用。

6. LCD图像

信号处理模块该 模 块 的核心是一个高性能的平板图像处理器，可以同 时 对 经 隔行／逐 行 转 换后，形成的逐行格式的数字 Y、U、V(或 R、G、B)信号、经 DVI 串行/ 并行转换后形成的 24 位(或 48 位)并行数字视频信号、模拟 Y、U、V(或R、G、B)信号及行、场同步信号进行处理。这三种信号经 LCD 图像信号处理模块处理后，形成 LCD 显示模块可接收的平板图像显示数据格式。

7.数字视频信号输入模块

该模块的功能主要由 DVI 发生器来实现。模块信号经 DVI 送入 LCD 显示模块。

8. LCD显示模块

该模块是液晶彩电的显示终端，其接收平板图像处理器输出的24位(或48位)平板图像显示数据，经内部时序控制电路转换后，驱动 LCD 屏显示出正确的视频图像。

9. CPU模块

该模块对整机各电路的功能进行设置，并对各种功能进行控制。

10. 供电模块

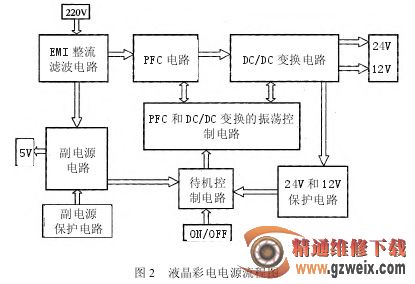

对电源接口输入的 5 V、12 V 和 24 V 直流电进行 DC／AC（直流 / 交流）变换后，提供系统需要的各种不同的电压。图 2 为液晶彩电电源流程。
