假若每帧图像由 n 行组成，每行有 m 个像素，则需要 n 个扫描电极(Y 电极)和 n 个 X 维持电极。Y 电极和X 电极均水平方向平行均匀排列，其中，n 个 Y 电极分别引出，而 n 个 X 电极则连接在一起，以一个端子引出；垂直排列 A 寻址电极(数据电极)，共有 m 组，每组含有 R、C、B 三基色，总共有 3m 个 A 寻址电极。这样，正交布置的 Y 扫描电极、X 维持电极和 A 寻址电极形成了 n×3m 个小放电管阵列，需要由 n+3m+1 个端口信号来控制。以 852×480 显示格式为例，其 n=480，m=852，则需要 480+3×852+1=3037 个端口控制。

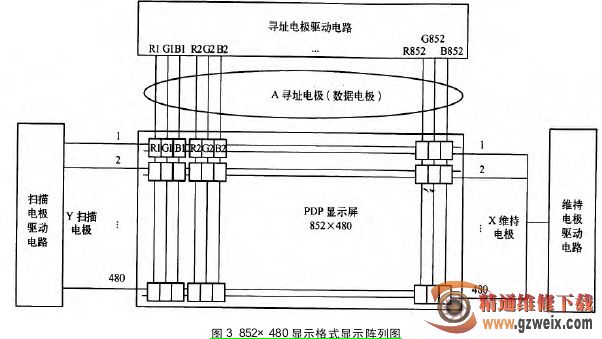

图 3 所示为 852×480 显示格式显示阵列图，它包括 480 个 Y 扫描电极(480 个引出端)和 480 个 X 维持电极(1 个引出端)，以及与之垂直的 852×3=2556 个 A寻址电极(2556 个引出端)。

图 3 中的 R1、C1、B1 为一个像素单元；其中，R1、C1或 B1 为 1 个子像素单元；同理，R2、C2、B2、…、R852、G852、B852 等构成第 2、…、852 个像素，水平方向共852 个像素，在垂直方向，共 480 行。这样，在整个 PDP显示屏上，共可显示 852×480=408960 个像素，也就是可显示 852×3×480=1226880 个子像素。

如果显示格式是 1024×768 的 PDP 显示屏，则 Y 扫描电极为 768 个(768 个引出端)，X 维持电极为 768 个(1个引出端)，A 寻址电极 1024×3 个(3072 个引出端)。如果显示格式是 1366×768 的 PDP 显示屏，则 Y扫描电极为768 个 (768个引出端)，X 维持电极为 768 个(1个引出端)，A 寻址电极1366×3 个(4098 个 引出端)。

如果显示 格 式 是1920 ×1080的 PDP 显示屏，则 Y 扫描电极为 1080个 (1080 个引出端)，X 维持电极为 1080 个(1 个引出端)，A 寻址电极 1920×3 个(5760 个引出端)。

3. PDP 显示屏的基本工作原理

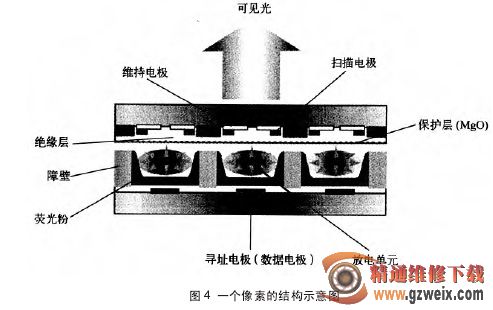

（1）PDP 显示器件的基本工作原理大体与荧光灯相似。显示屏上排列有上千个密封的小低压气体室(等离子管)。图 4 所示为一个像素(R、G、B 三个等离子管)的结构示意图。从图中可以看出，每个等离子管上层有两个电极，即扫描电极和维持电极，下层有寻址电极。
