一、液晶电视开机工作过程
    不开机表现在电源指示灯不亮或指示灯亮，用遥控或本机按键开机指示灯均无变化，或表现为面板指示灯闪烁又熄灭开不了机；有的表现为冷开机正常，工作一段时间（热机）又自停机；个别表现为反复开机几次才能开机，但关机后又开机再出现同样的问题等等。
    液晶电视不开机故障较普通，涉及缘由较多，有的涉及开关电源，有的涉及主板控制系统时钟振荡电路、复位电路、程序FLASH块、DDR，还有的涉及软件，因此维修液晶电视不开机故障与普通CRT有区别，难度有所增加，但仍有许多问题是容易发现并可快速排查，实现良好的经济收入。

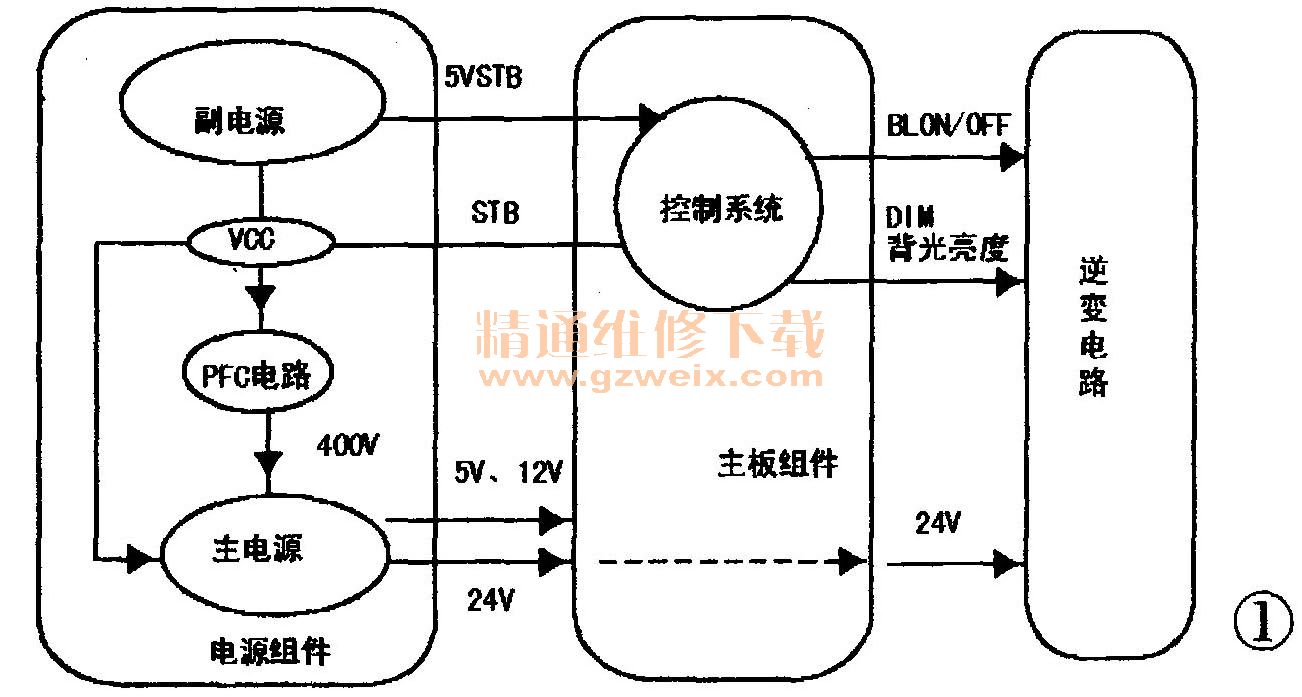

    首先判定不开机故障在主板还是在电源？观察面板指示灯不亮，故障通常在开关电源；如果面板指示灯亮，二次开机整机仍不工作，故障可在开关电源，也可在主板。图1为液晶电视主板与电源、背光板间的逻辑关系图。区别电源与主板间关系的方法：强制给电源接入开机电平。通常液晶电视主板给电源提供的开机电平都是高电平，此电平由电源产生的5VSB接入开机控制脚就能实现，这是上门维修人员进行板级维修时惯用的手段之一。

    图1中示意的是部分液晶电视开关电源，它通常分为副电源、PFC和主电源三部分。副电源是最先启动工作的电路，一旦220V交流电接入便工作，由它产生5VSTB（或5VSB）供主板控制系统中的主芯片（包括时钟振荡）、复位、本机按键、遥控电路和开／待机控制电路作偏压供电等。控制系统得电工作后，主芯片、复位电路、时钟电路工作，系统快速置STB脚为开机电平（通常为低电平），打开电源PFC和主电源．输出5V、12V等电压去主板，由主板转换成3.3V、1.2V、DDRV等各种电压。主芯片首先运行保存在IC内ROM区的最开始的一段ROM程序（芯片厂家注入），这段程序用于检测主芯片组成的硬件环境，即检测包括CPU、EEPROM、FLASH和DDR等主芯片与他们连接的I/O端口是否启动正常，给后续加载操作系统和应用程序做准备，并读取保存在EEPROM中的开机指令，如果有待机功能，系统会自动待机。这一过程完成时间非常短暂，此时观察面板指示灯会闪烁不停，后又返回到待机指示状态（电视机待机），其原因就是这一过程的具体体现。在用户发出开机命令后，系统会重新置STB脚为开机电平，启动PFC和主电源工作。再次重复上述过程，系统在Boot loader（Boot此段程序设置操作系统、用户信息及应用程序在DRAM中的分区等任务）引导下，将FLASH中的操作系统和应用程序加载到DRAM中去运行。操作系统有两个任务：一是用于组织和控制软硬件，使安装了操作系统的设备按预期的方式运行；二是提供兼容的应用程序接口，从而满足用户下载安装有各种应用在同一个产品上应用。液晶电视工作过程既然如前所述，现就液晶电视各种原因引起不开机涉及的原因进行分析，以期了解液晶电视不开机故障的检修思路和方法。

    二、利用主板电压分布网络进行故障快速排查
    液晶电视主板元器件小，电路板采用多层板，关键芯片几乎都采用BGA封装，故对液晶电视主板的故障判定，首先是观察电路板有无元件脱落、元件烧坏等，其次就是检测主板各DC-DC块输入输出电压，根据各种资料提供的主板电压分布网络能很快判定故障发生部位。图2是长虹LM41机芯液晶彩电电源供给主板12V的电压分布网络图。电压分布网络如同开车的师傅去一个陌生地方一样，随身携带的地图，有了它故障的判定变得简单很多。
    从图中可知，控制系统所需的5VSB由12V经主板U8输出产生，此电压相当于副电源输出的5VSTB。此5VSB分三路：一路经Q5降压成3.3VSB给主芯片及复位电路、时钟振荡、键控等电路供电；一路经插座CON5给遥控板和面板指示灯供电；第三路经U6在二次开机控制后输出5V-USB，此5V相当于主电源输出的5V。此5V又分三路：第一路经Q451延时控制后输出5V-SW给EEPROM和经U02降压输出两类3.3V给主芯片、FLASH块U1、EEPROM总线I2C提供偏压。其中，一路3.3V还经U10转换成DDRV （1.5V）给主芯片和DDR3组成的应用程序运行电路和变频电路供电。第二路经U7转换成VCCK（1.2V）供主芯片内核运行工作供电。第三路供USB接口工作。由此可见，该机芯产品如果出现指示灯不亮，在确认开关电源输出12V正常时，便可确认主板上U8、U6或Q5组成的电路有故障，导致无5VSB；如果指示灯亮，接通电源后遥控开机指示灯颜色不变（或不闪烁）又不开机，测量开／待机控制信号电平没变化，通常是以主芯片组成的基本控制电路没有工作，根据电压网络应该先查Q5输出3.3VSB电压，后查时钟振荡电路和复位电路；如果接通交流电指示灯闪烁却不能打开整机画面，则应检查供FLASH、DDR等电路所需的供电电路，如电压分布网络中U7输出的VCCK内核电压、U10的DDRV电压、U02输出的3.3V、Q451输出的5V、U6输出的5V等，以及EEPROM存储器的供电、总线电压等是否正常。以上环节之一或IC相应供电脚供电有故障，都将导致系统不开机，出现指示灯亮而不能开机故障。
