在液晶电视维修中，当判定故障在背光灯驱动电路后，如何对其进行器件级维修是大多数社会维修人员感到头痛的问题。液晶电视中背光灯驱动电路的器件级维修真的那么难？其原因又在何处呢？笔者以为，主要原因是这些同志对背光灯驱动电路不够了解造成的。我们有些从事彩电维修的同志在电视维修中不愿意去了解和掌握电视机的结构和工作原理，而是想着走捷径，认为杂志刊物或网上的维修资料最好指明什么样的故障现象就是那个元件坏了，以便做到手到病除。世上的事那有那么简单，如果都那样简单的话，用户自己就修好了，还要我们这些专业维修人员干什么？所以这种想法是不对的。在电视维修中，只有很少的故障能对某个元件对号入座，绝大部分故障是不能做到的，因为同样的故障现象有可能涉及到电路中的多个元件。

    从事电视维修的同行都知道，维修中除了有足够配件以外，最好还应当有一份电路原理图供参考。可现实的情况是，绝大部分液晶电视的背光灯驱动电路都没有电路原理图，在没有电路原理图的情况下，我们能够对所维修的液晶电视的电路结构进行了解和判定故障在那一部分电路吗？回答是肯定的，能。

    背光灯驱动电路的结构虽然变化多样，表面看来有的复杂，有的简单，但从组成背光灯驱动电路各部分电路的作用来看，其结构和工作原理却是基本相同的。图1是背光灯驱动电路的组成框图。从图中可以看出，背光灯驱动电路主要由激励脉冲形成电路、脉冲放大和输出电路、过流、过压保护电路、电源控制和稳压电路等几部分电路组成。

    到目前为止，液晶电视的背光灯驱动电路到底有多少种结构呢？如果从工艺结构上进行分类，则有两种类型：一是独立电路型，二是组合电路型。独立电路型指构成背光灯驱动电路的所有元件全部安装在一块或两块独立的电路板上。组合电路型是指北光灯驱动电路的全部元件与开关电源安装在一起。

    图2-图5都是独立电路型背光灯驱动电路中的典型代表。图2、图3和图4为32寸LCD液晶电视中的背光灯驱动电路组件板。图5为40寸LED液晶电视中的背光灯驱动板。从图中不难看出，图2的电路结构比图3简单，图3比图4简单。造成同样屏幕尺寸液晶电视中的背光灯驱动电路组件板差异的原因有二：一是屏内的背光灯管不同，二是技术方案不同。下面让我们以这几个实物图为例，谈谈如何在没有电路原理图的情况下，找出图1中所说的背光灯驱动电路中的相关电路。

背光灯驱动电路中的脉冲放大和输出电路的找寻

    我们知道。目前市场上的液晶电视有两类，一类是LCD液晶电视，另一类是LED液晶电视。从图2-图5也可看出这两类液晶电视的背光灯驱动电路存在明显的差异。图2一图4中的背光灯驱动电路组件板在其与背光灯连接的接口上能看到一些变压器，而图5的LED液晶电视背光灯驱动电路的实物图上则没有变压器。这实际上是LCD液晶电视与LED液晶电视背光灯驱动电路的区别所在。

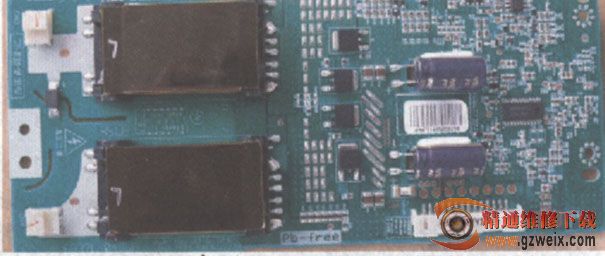

    对LCD液晶电视背光灯驱动电路来讲，找寻电路中的脉冲放大和输出电路时，首先应当找输出变压器和功放电路。有些组件板上除了体积较大的变压器外，还有一些体积较小的变压器。如图2中部大变压器旁边就有一个体积较小的变压器。而电路中。只有体积较大的变压器才是输出变压器。小的变压器为输出电压取样变压器。如图2中左边的两个变压器、图3中左边的3个体积较大的变压器、图4中左边的8个变压器就是输出变压器。

    输出变压器找到之后，第二步是找出功放电路。液晶电视背光灯驱动电路中，其功放输出电路有采用分离元件的，也有采用集成电路的。总之，电路中与输出变压器初次级相接的功率MOs管或集成块就是电路中的功放输出电路。如图2中中间体积较大的四只MOs管、图3中的变压器右边的8只集成块、图4中靠右的8只MOs管。

    功放电路找到之后，第三步是找出电路中的脉冲放大电路。在液晶电视的背光灯驱动电路中，通常来讲，激励脉冲形成电路形成的激励脉冲信号要先经脉冲放大电路放大后。再送往功放电路。这里讲的脉冲放大电路相当于CRT彩电中的激励极。

    液晶电视中的脉冲放大电路有些由分离元件组成，有的则采用集成电路。但需要指出的是，在液晶电视的背光灯驱动电路中，并不是所有的电路中都设计有独立的脉冲放大电路。

    找脉冲放大电路时，应观察主要集成块和功放输出电路之间的电路结构情况。如果主要集成块和功放输出电路之间既没有由分离元件组成的放大电路，也没有由集成块组成的放大电路，而只有一些电阻、电容和二极管之类的元件，则说明该背光灯驱动电路中没有独立的脉冲放大电路，其脉冲放大电路设计在承担激励脉冲形成任务的专用集成块内部。如图2中的背光灯驱动电路就是如此。从图2可以看出，该背光灯驱动电路中有两块集成块，IC1(BD9897FS)有32个引脚。IC2(S393）有8个脚，它是一个运算放大器。仔细观察下电路，不难发现ICl的②、③、30、⑧脚通过电阻、二极管与功放输出管相接，这说明IC1这四个脚为激励脉冲信号输出脚，输出信号经电阻直接加到了功放输出管上。由于我们已经确定液晶电视的故障在背光灯驱动电路组件板上，因此，毫无疑问机内的开关电源和信号处理板（又称“数字板”，指承担射频信号、视频信号、遥控和本机控制信号、VGA信号、USB信号、HDMI等信号处理的电路组件板）工作是正常的。由于背光灯驱动电路的工作电压是由开关电源直接提供的，故我们可以通过图2中右下部的接口（图中为14脚）所标注的功能查出该背光灯驱动电路所需要的正常工作电压。另外，我们也可通过网上查找集成块BD9897FS的工作电压。实测图2中的14脚接口电源端电压为24V，再观察驱动板其他接口无电压供电端口，电路板上也没有看到二次稳压电路，测量24V与集成块的一个脚（实际为26脚）是相通的，这说明该集成块所需要的工作电压是24V,表明在集成块BD9897FS内部除集成了激励脉冲形成电路外，还有二次稳压电路、脉冲放大电路和过流、过压保护等电路。

    再看图3的实物图。确切地说。在液晶电视的背光灯驱动电路中，没有出现由8个脚的集成块构成激励脉冲形成电路的情况。因此，可以断定图3中的实物图中，只有图中中部体积较大有10个引出脚的集成块（BD9882）才是驱动电路中的激励脉冲形成电路专用集成块。仔细观察实物还会发现图3中的功放集成块与激励脉冲形成电路专用集成块之间并没有通过电阻和二极管直接相连。而是中间接三极管组成的放大电路。而实际上这些电路就是我们所说的脉冲放大电路。电路中设计放大电路的目的是对激励脉冲进行放大，以满足后续功放输出电路的要求。
