欣锐HSL60D-4MB源二合一板电路原理与维修(上)
来源:家电维修  作者:佚名  2018-08-09 06:53:35

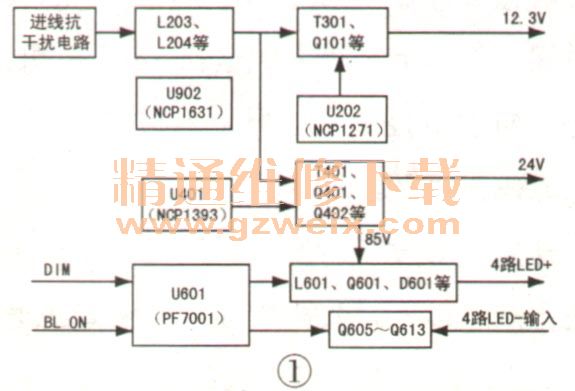

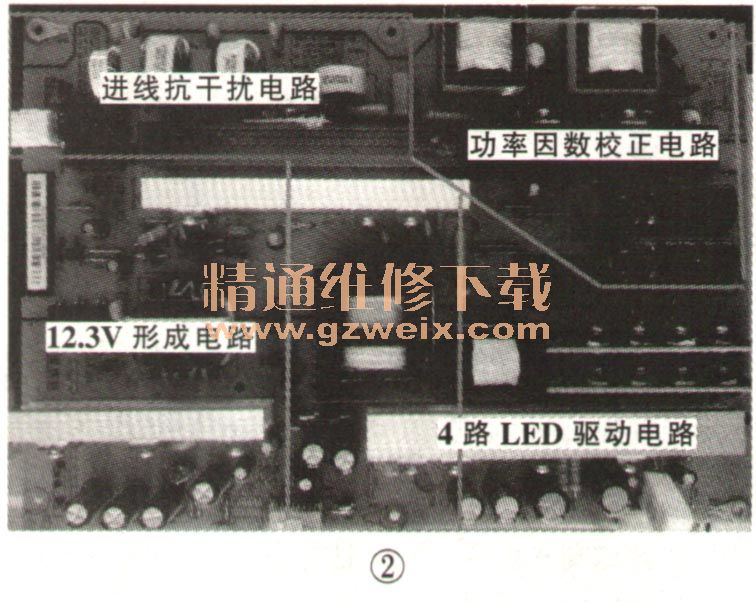

    欣锐HSL60D - 4MB电源二合一板的12.3V电压形成电路控制芯片采用安森美公司生产的NCP1271、PFC电路采用安森美公司生产的相位交互式控制器NCP1631、LED驱动控制电路采用PF70001S,其电路组成如图1所示,实物如图2所示。


    一、待机电源
   1.启动过程

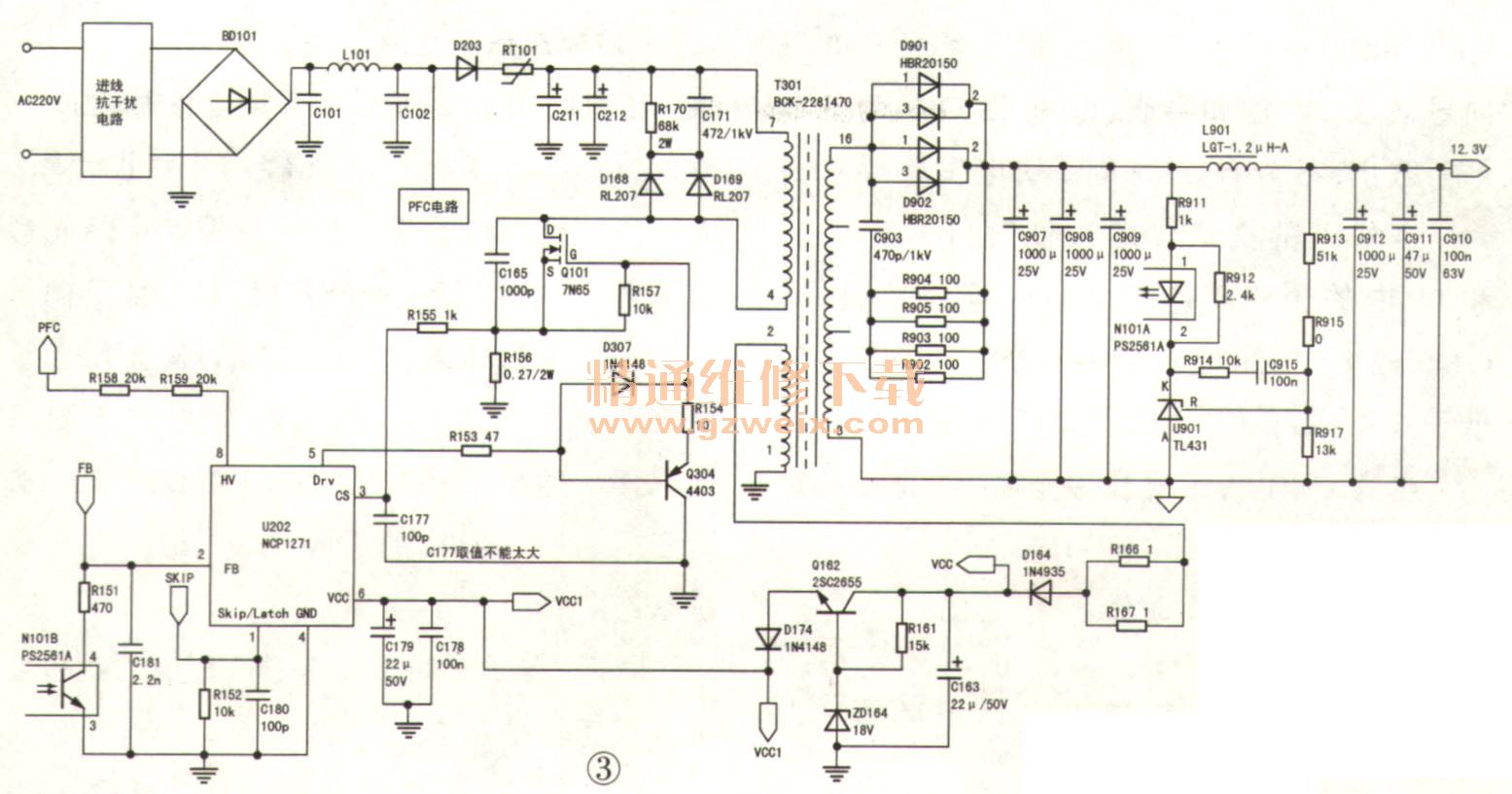

    AC220V电压经进线抗干扰电路进行滤波后,由BD101整流,C101、C102和L101滤波,形成100Hz脉动直流电压,经D203隔离,RT101限流,C211、C212滤波后,形成300V不稳定直流电压。如图3所示。

    300V电压分成两路:一路经开关变压器T301的⑦~④绕组加到Q101的漏极,另一路经R158、R159加到U202(NCP1271)的⑧脚(HV),经内部高压恒流源电路向U202的⑥脚外接电容C179充电。当C179上的电压达到15.8V时,IC内部振荡器工作,从U202的⑤脚输出PWM驱动脉冲,当PWM脉冲为高电平时,场效应功率管Q101饱和导通。300V电压经T301的⑦一④绕组→Q101的D、S极→R156→地,T301的⑦一④绕组储能。当U202的⑤脚输出低电平时,Q101的栅极电荷经R154、Q304的e、c极到地,Q101迅速截止。T301的⑦一④绕组储存的磁能经次级绕组感应放电,次级各绕组感应的脉冲经整流管输出不同的直流电压。其中,①一②绕组感应的脉冲经D164整流、C163滤波后形成VCC电压。同时,VCC电压经Q162、R161、ZD164稳压成15.3V(VCC1),经D174隔离后加到U202的⑥脚,为U202工作供电。此时,U202内部的高压恒流源关闭,U202进入正常工作状态。

[1] [2] [3]  下一页
