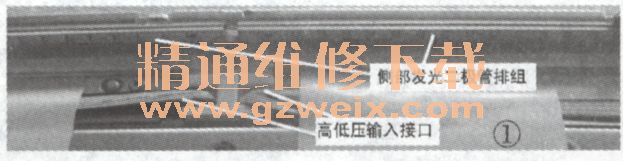

目前市场出售的LED液晶电视，其实是指用LED光源代替了传统的CCFL光源作为背光源，并非真正的LED电视。采用LED光源，具有体积小、耗电量低、使用寿命长、高亮度等优点。LED背光源按安装方式分为直下式和侧光式，市场上的产品多数是侧光式。侧光式背光源由多个LED采用串联方式，组成LED灯条，灯条的数量随液晶屏的大小不同而不同，LC470WUL-STB1（ELED）型液晶屏内部侧部发光二极管排组如图1所示。

    LED液晶电视背光源常用的是LED白光二极管一种电流器件，流过它的电流决定其发光亮度，为了保证LED亮度一致和色谱准确，LED背光源都采用恒流源驱动方式，单只工作时正向压降电压在3V～3.5V左右，不同的材料制成的LED其工作电流也不同，常见灯条的工作电流有60n A, 90mA,120n A。

    在普通液晶电视中，背光驱动板驱动CCFL灯管，产生的是1000V以上的正弦波交流高压，所以也叫高压逆变器。而LED液晶电视背光驱动板驱动的是LED，产生的是直流电压，为LED提供恒流源。LED背光驱动板的任务就是把电源电压转换为驱动灯串所需的电压，这个电压取决于LED串联的数量，在工作过程中保证电流的恒定不变。在电路上，LED的驱动方式有两种：降压型（BUCK）驱动和升压型（BOOST）驱动，其中升压型驱动较常见。

    LED背光亮度调节采用PWM方式，利用人眼的视觉惰性（视觉暂留），通过一定的频率向LED器件断续供电点亮LED，如果该频率超则选用100Hz甚至更高的，这样才能远超人眼的临界闪烁频率47Hz，人眼就会看到平均亮度，而不是LED的闪烁。通过控制PWM不同的占空比可以很方便得到不同的亮度，这相当于用改变LED导通的时间来改变亮度，而每次导通所达到的正向电流是不变的，所以其色谱也就不会改变。

    一、背光驱动板工作原理
    下面对康佳37MS92C的LED背光驱动板（KLD+L08OEl2-01，板号35014746）工作原理进行简单分析。

    该机LED背光驱动板采用两块美国凹凸公司的LED背光控制专用芯片OZ9986构成，其各引脚功能见表1，每只芯片可同时驱动3路独立的升压电路和驱动6路独立的LED灯条回路，每路都是单独控制，当出故障时单独关闭这一路，其他路不受影响。两只芯片可驱动12只LED灯条为每只灯条提供120mA的恒定电流。芯片内部有LED灯条过流保护、过压保护、LED灯条断路保护、升压电路过流保护等功能。

    1．供电5V电压的产生

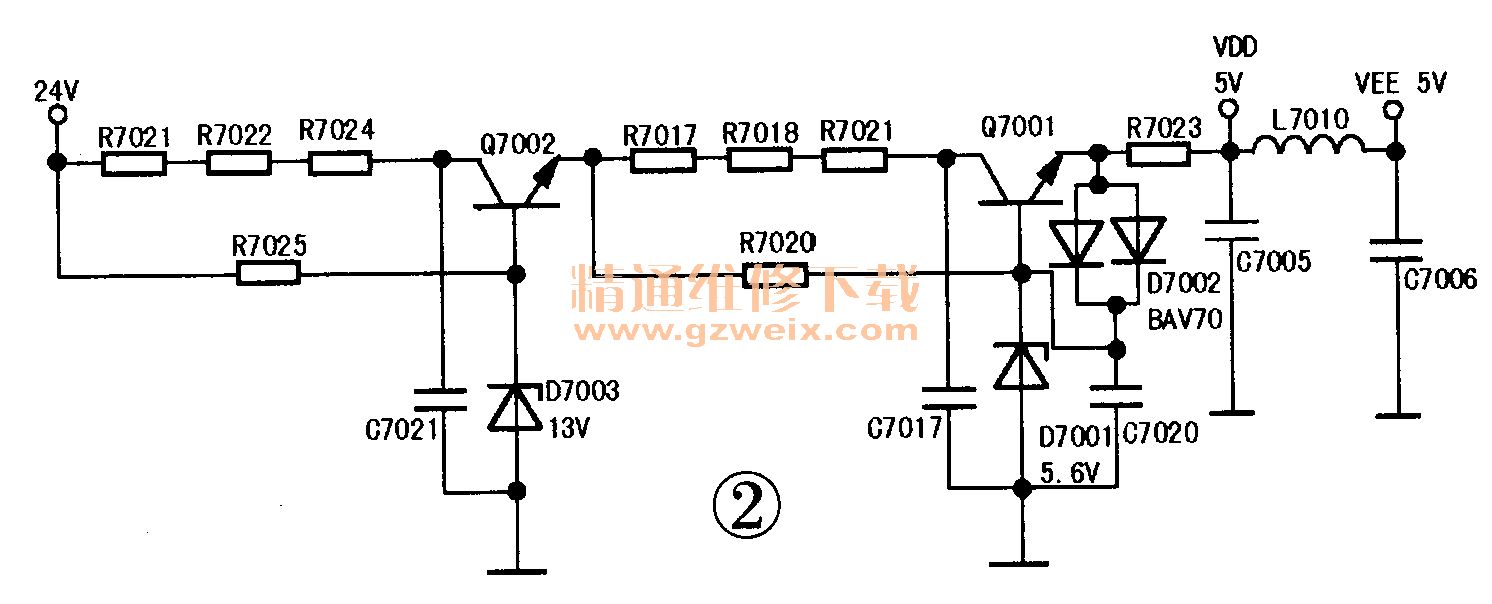

OZ9986供电部分原理图如图2所示，为了提高电路可靠性，采用了两级稳压电路串联直接把电源提供的24V稳定在5V; 24V电压经过分压限流电阻R7021. R7022,R7024和三极管Q7002、电阻R7025，稳压管D7003构成第一级稳压电路，把电压稳定在12.5V; 12.5V电压又经过R7017、R7018 , R7019）分压限流加由Q7001,D7001组成的第二级稳压电路上，把电压稳定在3v，为芯片OZ9986提供工作电压）。

    2.LED背光电压的产生

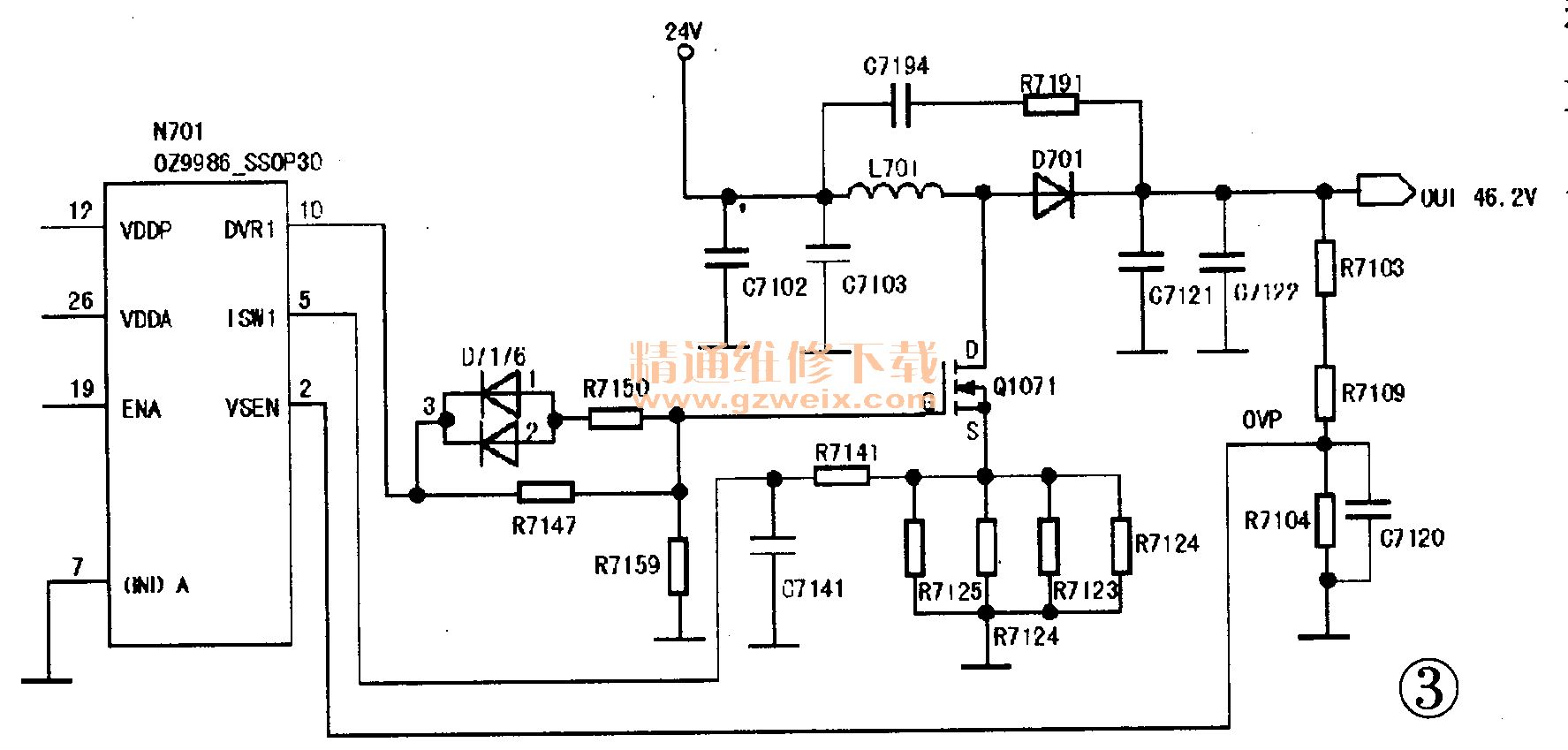

    LED背光供电电压产生原理图见图3，该背光驱动板采用两块OZ9986芯片，每个芯片控制3路相同结构的升压型开关电路，并联产生背光工作电压，把电源送来的24V电压升为稳定的46.2V，为LED提供工作电压。3路并联的优点是可以提供更大的工作电路，每路的储能升压电感可以做的相对小一些，占用的空间更小，适应电视超薄的需求。因两块芯片6路升压电路结构完全相同，本文以第一路为例，分析其工作过程。

    当芯片OZ998612、26脚供电电压5V正常，主板发出开启信号后，使能控制脚19脚电平为高电平（高于2.2v）时，芯片进入工作状态；⑩脚输出的驱动脉冲通过由D7176, R7150,R7147,R7159组成的灌流电路，加到开关管Q71 01的栅极，当⑩脚输出的脉冲为高电平时，Q71 01导通：24V电压通过储能电感L7101、开关管Q7101、过流检测电阻R7122, R7123,R7124,R71225形成回路，因电感中的电流不能突变，L7101中的电流缓慢上升，此时电感L7101处于储能状态，其两端感应电势为左正右负，当⑩脚脉冲变为为低电平时，Q7101截止，此时在电感两端产生的感应电压极性为左负右正，该感应电压和电源提供的24V电串联相加，经过D701整流，C7121 ,C7121滤波，得到稳定的46.2V电压。
