一、保护电路工作原理

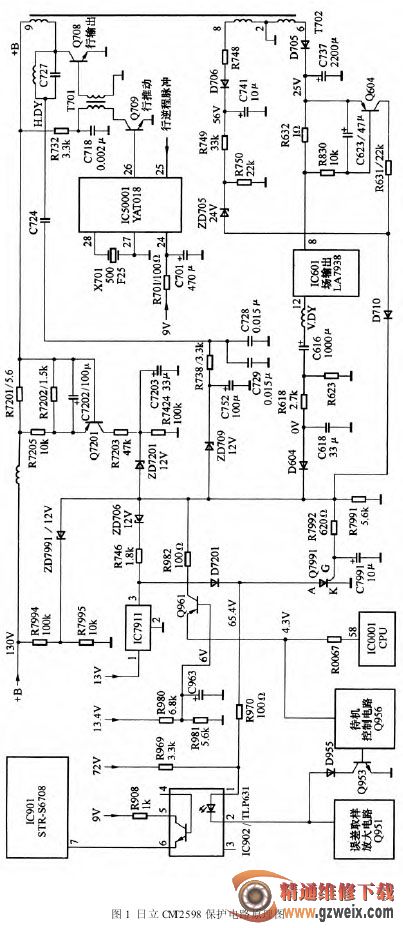

日立 CMT2598 彩电保护电路如图 1 所示（图见下页），分布在电源板和主板上，通过插接件 PC、PB 相互连接，其保护原理分析如下：

该机的开关电源主要由开关变压器 T901 初级的厚膜电路 STR-S6708(1C901)和次级的取样放大、待机控制等单元电路构成。二者通过“光耦”IC902(TLP631)实现控制电压的耦合和传递。STR-S6708 的⑦脚是稳压控制输入端，流入⑦脚的电流越大，振荡电路输出的脉冲宽度越窄，开关管导通的时间越短，开关电源输出电压下降；反之，注入⑦脚的电流越小，脉冲宽度越宽，开关管导通的时间越长，开关电源输出电压上升。该机利用⑦脚的稳压功能，设计了稳压和待机控制电路。开机时，由稳压电路控制，注入⑦脚的电流较小，开关电源输出正常高电压 130 V；待机时，注入⑦脚的电流较大，开关电源输出电压降到收看时的 1/4 左右。

STR-S6708 内部具有过流、过压保护功能。STR-S6708 的⑨脚是内部振荡、稳压电路的电源供给端，其内部还设有过压保护电路。当⑨脚电压升至 5 V 以上时，启动电路经稳压电路控制振荡电路 OSD 进入振荡工作状态：当⑨脚电压升到 11 V 或更高时，内部保护电路启动，通过或门电路、闭锁电路控制驱动电路停止工作。

晶闸管 Q7991 是保护电路的电压翻转和保护执行电路。Q7991 阳极（A）通过 R970 与“光耦”IC902 的①脚相连接，其控制极（G）外接 8 路故障检测电路，当检测电路检测到故障时，向晶闸管 Q7991 的控制极 G 送入触发电压，Q7991 导通，将“光耦”IC902 的①脚电压拉低，使“光耦”IC902 的①、②脚内部发光二极管亮度锐减，⑤、⑥脚内部的光敏三极管内阻剧增，注入到STR-S6708 的⑦脚的电流锐减，开关电源输出电压上升，STR-S6708 内部过压保护电路动作，使 STR-ST708停止工作，进入保护状态，开关电源输出电压降到 0 V。Q7991 的控制极外接的保护电路分别是：

1. +B过压保护

由分压电阻 R7994、R7995 和 12 V 稳压二极管ZD7991 构成。+B 电压正常时，分压电阻 R7995 上端的电压为 11.5 V，略低于稳压二极管 ZD7991 的稳压值12 V，ZD7991 截止，对保护电路不产生影响；当 +B 电压异常升高时，分压电阻 R7995 上端的电压超过稳压二极管 ZD7991 的稳压值 12 V，使 ZD7991 击穿，向晶闸管 Q7991 的控制极送入触发电压，进入保护状态。

2. +B过流保护

由过流检测管 Q7201、取样电阻 R7201 和 12 V 稳压二极管 ZD7201 等元件组成。+B 负载行输出电路正常时，Q7201 接近截止，R7204 上端的电压为 10 V 左右，低于稳压二极管 ZD7201 的稳压值 12 V，稳压二极管 ZD7201 截止，对保护电路不产生影响；当 +B 负载行输出电路发生短路漏电故障引起输出电流增加时，在取样电阻 R7201 上的电压降增加，使 Q7201 导通，集电极变为高电位；当 R7204 上端的电压超过 12 V 时，将稳压二极管 ZD7201 击穿，向晶闸管 Q7991 的控制极送入触发电压，进入保护状态。

3. 9 V过压保护

由 12 V 稳压二极管 ZD706 和 R746 组成。对IC7911 三端稳压器输出的 9 V 电压进行检测，当IC7911 击穿且使③脚输出的电压超过 ZD706 的稳压值 12 V 时，将稳压二极管 ZD706 击穿，通过 R746 向Q7991 的控制极送入触发电压，进入保护状态。

4. 场输出过流保护

由过流取样电阻 R632、检测管 Q604 等元件组成。行输出变压器 T702 的⑥脚感应电压经 D705 整流、C737 滤波后的 +25 V 电 压 是 场 输 出 电 路 IC601(LA7938)的电源。场输出电路 IC601 正常时，Q604 截止，集电极为低电平，对保护电路不产生影响；当场输出电路 IC601 发生短路、漏电故障，使场输出电流增加时，在取样电阻 R632 上的电压降增加，Q604 导通，集电极变为高电位，通过 R631、D710 向 Q7991 的控制极送入触发电压，进入保护状态。

5. 场输出过压保护

由 R623、R618、C618、D604 等元件组成。对场偏转线圈 V．DY 回路 C616 左端 R623 上的脉冲电压进行检测。扫描输出电路 IC601 正常时，R623 上的脉冲电压较低，经 R618、C618 滤波后，不能使 D604 导通；当场输出电路输出的脉冲电压过高、C616 短路漏电或 R623阻值增大时，R623 上的脉冲电压升高，经 R618、C618滤波后，使 D604 导通，向 Q7991 的控制极送入触发电压，进入保护状态。

6. 行输出过压保护

由分压电阻 R749、R750 和 24 V 稳压二极管ZD705 等元件组成。对行输出变压器 T702 的⑧脚输出的 +56 V电压进行检测。行输出电压正常时，+56 V 电压经 R749、R750 分压后的电压为 22.5 V，低于ZD705 的稳压值，ZD705 截止；当行输出电路因电源电压升高、行逆程电容开路等原因，行输出脉冲幅度过高时，+56 V 电压也升高，当升高到 60 V 左右时，R749、R750 分压后的电压超过ZD705 的稳压值 24 V，将稳压二极管 ZD705 击穿，通过 D710 向Q7991 的控制极送入触发电压，进入保护状态。

7“.X射线”过高保护

由 12 V 稳压二极管 ZD709和 R738、C752 组成。显像管“X 射线”的大小由阳极高压决定，而行逆程脉冲的高低反映了阳极高压的高低。该保护电路对行偏转线圈 H．DY 回 路 C728、C729上的脉冲电压进行检测。当显像管阳极高压正常、“X 射线”在允许范围内时，C728、C729 上端的脉冲电压经 R738、C752 滤波后的电压低于 ZD709 的稳压值，ZD709 截止；当显像管阳极电压过高造成“X 射线”过大时，C728、C729 上端的脉冲电压也随之升高，经 R738 将稳压二极管 ZD709击穿，向晶闸管 Q7991 的控制极送入触发电压，进入保护状态。

8. 开机 +B欠压保护

由分压电阻 R980、R981 和Q961 等元件组成。13.4 V 电压的高低，直接反映了开关电源输出电压 +B 的高低，Q961 的发射极电压取自微处理器（CPU）58脚的开机控制电压，为 4.3 V，Q961的基极电压正常时为 6 V 左右，Q961（PNP 管）反偏而截止；当遥控开机后，开关电源输出电压因稳压和负载故障，输出电压下降到正常时的 3/5 时，13.4 V 电压也下降到 8 V 以下，Q961 的基极分得的电压低于 3.6 V，Q961 导通，其集电极的高电平经 R982 向Q7991 的控制极送入触发电压，进入保护状态。

二、保护电路维修技巧

该机设置了三个指示灯，其中电源指示灯为双色指示灯，内含红、绿两个发光二极管；另外，位于电源指示灯右侧的红色和绿色功能指示灯受微处理器控制。正常开机时，电源指示灯变为橙色，同时绿色功能指示灯点亮；待机时，电源指示灯为红色；晶闸管 Q7991 保护时指示灯亮后熄灭。

检修时，可通过观察指示灯亮度和颜色的变化，同时测量开关电源和保护电路关键点电压，进行分析与检修，也可通过逐路解除保护、观察故障现象的方法判断故障范围。

1. 观察指示灯，配合电压测量确定故障部位

(1)指示灯始终不亮，开关电源输出电压始终为0 V，是开关电源未进入工作状态，故障在以 STR-S6708为核心开关电源电路。常见为保险丝熔断，市电整流、滤波电路故障，⑨脚外围的启动电路故障，STR-S6708内部损坏等，可通过测量 +300 V 电压和 STR-S6708 的各脚电压和对地电阻，来判断故障范围。

(2)红色指示灯亮后熄灭，开关电源输出电压上升后降到 0 V，开机红色指示灯亮且有电压输出，说明开关电源已进入工作状态，然后指示灯熄灭输出电压降到 0 V，一是以 STR-S6708 为核心的初级保护电路执行保护；二是以晶闸管 Q7991 为核心的保护电路执行保护。
