2．背光驱动电路

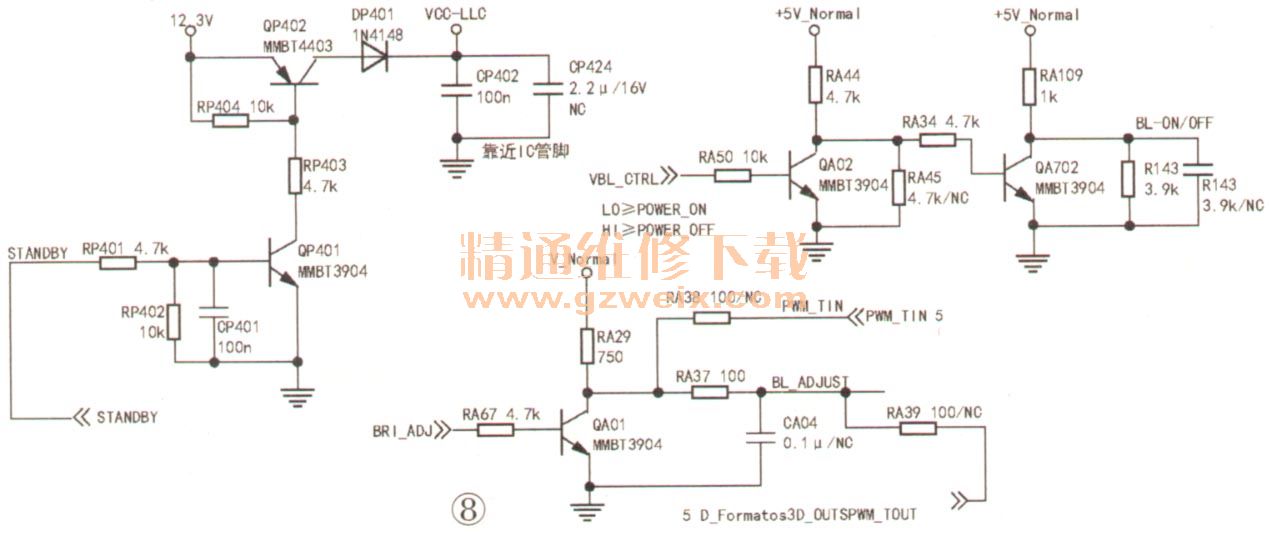

    二次开机后，STANDBY开／待机控制信号高电平，加至三极管QP401的基极，QP401饱和导通，QP402的基极因得到低电平也随之导通，从集电极输出形成VCC-LLC电压，加至LLC一半桥脉宽调制控制芯片UP401（UCC25710）的①脚；同时，从主芯片U1输出高电平背灯控制信号VBL-CTRL，使三极管QA02饱和导通，QA702因其基极为低电平而处于截止状态，从而使集电极输出高电平背灯开／关控制信号BL-ON/OFF、加至UP401的⑩脚；再者，从主芯片U1输出低电平亮度调节信号BRI＿ADJ，使三极管QA01截止，从而使集电极输出高电平背光调节信号BL –ADJUST，加至UP401的⑨脚。相关电路如图8所示。

    当背光驱动芯片UP401的18脚外围软启动电容CP415充电达到9V以上时，内部开始启动工作，从其③、②脚输出PWM驱动脉冲信号，分别加至 QP101和QP102、QP105和QP 106组成的前级推挽放大电路放大后，通过开关变压器TP401感应出正负激励脉冲信号，使半桥功率放大MOs管QP204、QP206处于交替导通截止状态，再通过开关变压器TP402释放能量时，在次级的感应电动势通过DP404～DP407全桥整流、CP421、CP422滤波，得到LED 1＋电压，再通过插座CON402输出，给LED灯串提供高压，点亮LED背灯。相关电路如图9所示。

    LED过流检测保护：在背光驱动芯片UP401正常工作时，UP401的⑥脚LEDSW输出低电平开关信号，使QP412截止，QP109，饱和通电，此时UP401没有检测到过流。若发生LED灯珠击穿或打火，LED背灯插座LED1-会直接反馈电流加至QP411的漏极，此时LEDSW输出高电平开关信号，使QP412饱和导通，QP411也随之导通，并在过流电阻RP435～RP438上检测到电流超过400mA（与UP401 15脚设定的参考电流到③脚参考电压进行比较），致使内部驱动器停止工作，达到过流保护的目的。
